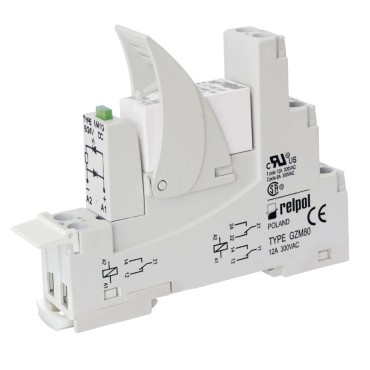

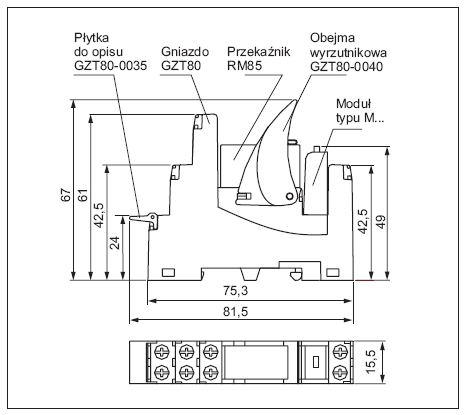

Przekaźnik PI85 to to gotowy do natychmiastowego podłączenia zestaw interfejsowy w skład którego wchodzą:
• przekaźnik elektromagnetyczny RM85,
• gniazdo wtykowe GZT80 lub GZM80,
• moduł sygnalizacyjny / przeciwprzepięciowy typu M... z LED zielonym:
- wersja LD (polaryzacja N: +A1/-A2) - M41G lub M43G,
- wersja LV - M91G lub M93G
• obejma wyrzutnikowa GZT80-0040,
• płytka do opisu biała GZT80-0035.
Cechy przekaźników PI85:
• PI-85 z gniazdem GZT80 lub GZM80 przeznaczone są do montażu na szynie 35 mm lub na płycie przy pomocy 1 wkręta M3
• Cewki AC i DC
• Styki 1P
| Dane styków | |
| Ilość i rodzaj zestyków | 1P |
| Materiał styków (w wykonaniu podstawowym) | AgNi |
| Maksymalne napięcie zestyków AC/DC | 400 V / 300V |
| Minimalne napięcie zestyków | 5V |
| Znamionowy prąd obciążenia w kategorii AC1 DC1 |
16A / 250 V AC 16A / 24V DC |
| Minimalny prąd zestyków | 5mA |
| Maksymalny prąd załączania | 30 A |
| Obciążalność prądowa trwała zestyku | 16 A |
| Maksymalna moc łączeniowa w kategorii AC1 | 4000 VA |
| Dane cewki | |
| Napięcie znamionowe |
12-24-120-230 V AC 50/60 Hz 12-24-110 V DC |
| Znamionowy pobór mocy | AC - 0,75 VA; DC - 0,4-0,48 W |
| Pozostałe dane | |
| Znamionowe napięcie izolacji | 400 V AC |
| Stopień ochrony obudowy | IP20 |
Przekaźnik PI84 to to gotowy do natychmiastowego podłączenia zestaw interfejsowy w skład którego wchodzą:
• przekaźnik elektromagnetyczny RM84,
• gniazdo wtykowe GZT80 lub GZM80,

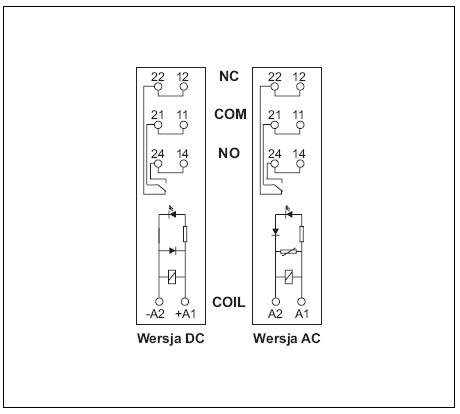

• moduł sygnalizacyjny / przeciwprzepięciowy typu M... z LED zielonym:
- wersja LD (polaryzacja N: +A1/-A2) - M41G lub M43G,
- wersja LV - M91G lub M93G
• obejma wyrzutnikowa GZT80-0040,
• płytka do opisu biała GZT80-0035.
Cechy przekaźników PI84:
• PI-84 z gniazdem GZT80 lub GZM80 przeznaczone są do montażu na szynie 35 mm lub na płycie przy pomocy 1 wkręta M3
• Cewki AC i DC
• Styki 2P
| Dane styków | |
| Ilość i rodzaj zestyków | 2P |
| Materiał styków (w wykonaniu podstawowym) | AgNi |
| Maksymalne napięcie zestyków AC/DC | 400 V / 300V |
| Minimalne napięcie zestyków | 5V |
| Znamionowy prąd obciążenia w kategorii AC1 DC1 |
8A / 250 V AC 8A / 24V DC |
| Minimalny prąd zestyków | 5mA |
| Maksymalny prąd załączania | 15 A |
| Obciążalność prądowa trwała zestyku | 8 A |
| Maksymalna moc łączeniowa w kategorii AC1 | 2000 VA |
| Dane cewki | |
| Napięcie znamionowe |
12-24-120-230 V AC 50/60 Hz 12-24-110 V DC |
| Znamionowy pobór mocy | AC - 0,75 VA; DC - 0,4-0,48 W |
| Pozostałe dane | |
| Znamionowe napięcie izolacji | 400 V AC |
| Stopień ochrony obudowy | IP20 |
Zestawy interfejsowe charakteryzują się:- uproszczonym zamawianiem - zamiast pięciu produktów zamawiasz jeden,
- ograniczoną ilością wykonań
- szybkim montażem
- natychmiastową skutecznością po podaniu zasilania.
| Producent | Schneider Electric |
| Seria | ABL8TEQ |
| Typ produktu | Zasilacz prostownikowy stabilizowany |
| Napięcei wyjściowe | 24V DC |
| Napięcie zasilania | 3x400V AC |
| Montaż | śrubowy |
Zasilacze ABL8TEQ... z linii Phaseo to prostownikowe stabilizowane trójfazowe zasilacze przemysłowe służące do stabilnego zasilania układów automatyki. Stabilizowane zasilacze prostownikowe są stosowane do zasilania urządzeń niewymagających dokładnej regulacji napięcia, takich jak: cewki zaworów, styczniki, itp. Prosta, niezawodna i powszechnie znana technologia daje prąd wyprostowany i po filtracji.
Zasilacze prostownikowe ABL8FEQ... zasilane sa z sieci trójfazowej 400V.
Zasilacze posiadają wyjście zabezpieczone przez zintegrowany bezpiecznik (w zależności od modelu) oraz wskaźnik LED obecności napięcia wejściowego i wyjściowego.
| Typ zasilacza | Napięcie wejściowe |
Napięcie wyjściowe |
Moc / prąd znamionowy |
Wymiary S x G x W |
| ABL8TEQ24100 | 3x 380/400/420 VAC | 24 V DC | 240 W / 10 A | 185x190x78 |
| ABL8TEQ24200 | 3x 380/400/420 VAC | 24 V DC | 480 W / 20 A | 220x215x104 |
| ABL8TEQ24300 | 3x 380/400/420 VAC | 24 V DC | 720 W / 30 A | 240x252x108 |
| ABL8TEQ24400 | 3x 380/400/420 VAC | 24 V DC | 960 W / 40 A | 310x310x140 |
| ABL8TEQ24600 | 3x 380/400/420 VAC | 24 V DC | 1440 W / 60 A | 310x310x154 |
Zasilacze ABL8TEQ... zastępują starsze zasilacze ABL6RT...
| Numer katalogowy | Moc wyjściowa | Napięcie wyjściowe | Prąd wyjściowy | Napięcie zasilania |
|---|---|---|---|---|
| ABL8TEQ24100 | 240W | 24V DC | 10A | 400V AC |
| ABL8TEQ24200 | 480W | 24V DC | 20A | 400V AC |
| ABL8TEQ24300 | 720W | 24V DC | 30A | 400V AC |
| ABL8TEQ24400 | 960W | 24V DC | 40A | 400V AC |
