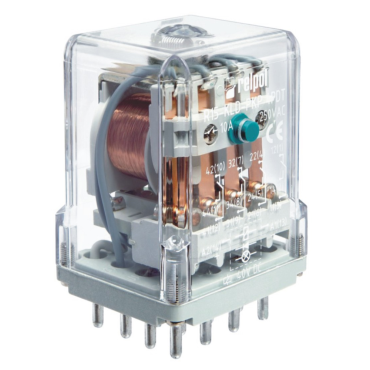

Przekaźnik R15 to powszechnie znany i stosowany na rynku przemysłowy przekaźnik elektromagnetyczny ogólnego zastosowania.
W wykonaniu standardowym przekaźniki R15 4P przeznaczone są do:
• gniazd wtykowych z zaciskami śrubowymi
- GZ14U z obejmą GZ14 0737, montaż na szynie 35 mm lub na płycie,
- GZ14 z obejmą GZ14 0737, montaż na płycie
• gniazd wtykowych do lutowania GOP14 z obejmą R15 0736 i uchwytami R15 5922,
Cechy przekaźników R15 4P:
• Styki bez kadmu
• Wykonanie standardowe: w obudowie, do gniazd wtykowych, wykonania napięciowe
• Cewki AC i DC

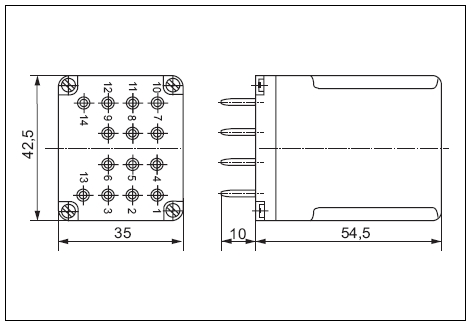

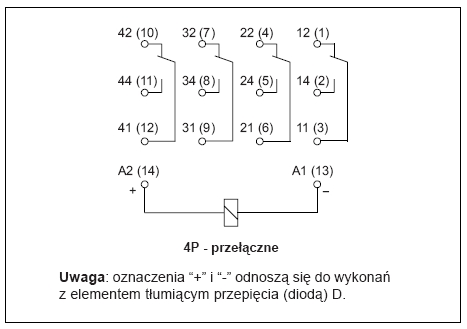

• Styki 4P; 10A
| Dane styków | |
| Ilość i rodzaj zestyków | 4P |
| Materiał styków (w wykonaniu podstawowym) | AgCdO |
| Maksymalne napięcie zestyków AC/DC | 250V/250V |
| Minimalne napięcie zestyków | 10V (AgCdO) |
| Znamionowy prąd obciążenia w kategorii AC1 DC1 |
10A / 250 V AC 10A / 24 V DC |
| Minimalny prąd zestyków | 10mA (AgCdO) |
| Maksymalny prąd załączania | 20 A |
| Obciążalność prądowa trwała zestyku | 10 A |
| Maksymalna moc łączeniowa w kategorii AC1 | 2500 VA |
| Dane cewki | |
| Napięcie znamionowe AC DC |
6...240 V 50Hz, 60 Hz 5...220V |
| Znamionowy pobór mocy | AC - 2,8 VA; DC - 1,5 W |
| Pozostałe dane | |
| Znamionowe napięcie izolacji | 250 V AC |
| Stopień ochrony obudowy | IP40 |
| Indeks | Kod do zamówienia | Opis | ||||
| Przekaźniki R15..., 4 zestyki przełączne, 10A, do gniazd wtykowych, w obudowie, IP40 | ||||||
|
611073 |
R15-1014-23-1006 |
cewka 6V DC |
||||
|
611074 |
R15-1014-23-1012 |
cewka 12V DC |
||||
|
611077 |
R15-1014-23-1024 |
cewka 24V DC wykonanie standardowe |
||||
|
611083 |
R15-1014-23-1048 |
cewka 48V DC |
||||
|
611092 |
R15-1014-23-1110 |
cewka 110V DC wykonanie standardowe |
||||
|
611098 |
R15-1014-23-1220 |
cewka 220V DC wykonanie standardowe |
||||
|
Przekaźniki R15...L, 4 zestyki przełączne, 10A, do gniazd wtykowych, w obudowie, IP40, |
||||||
|
*** |
R15-1014-23-1006-L |
cewka 6V DC |
||||
| 802959 |
R15-1014-23-1012-L |
cewka 12V DC |
||||
|
802174 |
R15-1014-23-1024-L |
cewka 24V DC |
||||
|
803053 |
R15-1014-23-1048-L |
cewka 48V DC |
||||
|
802188 |
R15-1014-23-1110-L |
cewka 110V DC |
||||
|
802200 |
R15-1014-23-1220-L |
cewka 220V DC |
||||
|
Przekaźniki R15...KLD, 4 zestyki przełączne, 10A, do gniazd wtykowych, w obudowie, IP40, |
||||||
|
*** |
R15-1014-23-1006-KLD |
cewka 6V DC |
||||
|
802775 |
R15-1014-23-1012-KLD |
cewka 12V DC |
||||
|
802173 |
R15-1014-23-1024-KLD |
cewka 24V DC |
||||
|
*** |
R15-1014-23-1048-KLD |
cewka 48V DC |
||||
|
802928 |
R15-1014-23-1110-KLD |
cewka 110V DC |
||||
|
802197 |
R15-1014-23-1220-KLD |
cewka 220V DC |
||||
| Przekaźniki R15..., 4 zestyki przełączne, 10A, do gniazd wtykowych, w obudowie, IP40, | ||||||
|
611277 |
R15-1014-23-3006 |
cewka 6V AC |
||||
|
611278 |
R15-1014-23-3012 |
cewka 12V AC |
||||
|
611279 |
R15-1014-23-3024 |
cewka 24V AC wykonanie standardowe |
||||
|
611283 |
R15-1014-23-3048 |
cewka 48V AC |
||||
|
*** |
R15-1014-23-3115 |
cewka 115V AC |
||||
|
802212 |
R15-1014-23-3230 |
cewka 230V AC wykonanie standardowe |
||||
|
610448 |
R15-1014-23-3240 |
cewka 240V AC |
||||
|
Przekaźniki R15..., 4 zestyki przełączne, 10A, do gniazd wtykowych, w obudowie, IP40, |
||||||
|
*** |
R15-1014-23-3006-KL |
cewka 6V AC |
||||
|
*** |
R15-1014-23-3012-KL |
cewka 12V AC |
||||
|
802204 |
R15-1014-23-3024-KL |
cewka 24V AC |
||||
|
*** |
R15-1014-23-3048-KL |
cewka 48V AC |
||||
|
*** |
R15-1014-23-3115-KL |
cewka 115V AC |
||||
|
803315 |
R15-1014-23-3230-KL |
cewka 230V AC |
||||
|
*** |
R15-1014-23-3240-KL |
cewka 240V AC |
||||
