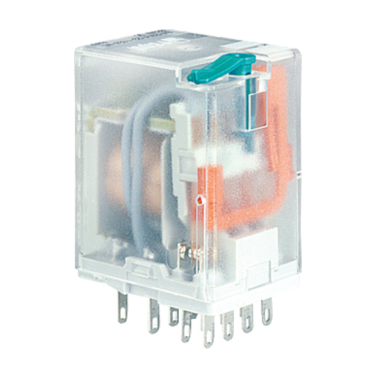

Przekaźnik miniaturowy-przemysłowy R4N

Przekaźnik R4N to przemysłowy - miniaturowy przekaźnik elektromagnetyczny ogólnego stosowania.
Przekaźniki R4N w wersji standardowej WT (wskaźnik zadziałania, mechaniczny + przycisk testujący, czołowy z funkcją blokowania), przeznaczone są do do gniazd wtykowych z zaciskami śrubowymi GZT4 oraz GZM4 z obejmą GZT4-0040 lub G4 1052; gniazd wtykowych GZR4 z obejmą G4 1052, montaż na szynie 35 mm. Do gniazd oferowane są moduły sygnalizacyjne / przeciwprzepięciowe typu M...

Cechy przekaźników R4N:
• Miniaturowe wymiary, styki bez kadmu,
• Do gniazd wtykowych, montaż na szynie 35mm lub na płycie. Do obwodów drukowanych i połaczeń lutowanych - opcja,
• Cewki AC i DC
• Styki 4P; 6 A

**Podstawowe dane techniczne**
Dane styków
Ilość i rodzaj zestyków	4P
Materiał styków (w wykonaniu podstawowym)	AgNi
Maksymalne napięcie zestyków AC/DC	250V/250V
Minimalne napięcie zestyków	5V
Znamionowy prąd obciążenia w kategorii AC1 DC1	6A / 250 V AC 6A / 24V V DC
Minimalny prąd zestyków	5mA AgNi
Maksymalny prąd załączania	12 A
Obciążalność prądowa trwała zestyku	6 A
Maksymalna moc łączeniowa w kategorii AC1	1500 VA
Dane cewki
Napięcie znamionowe AC DC	6...240 V 50/60 Hz 6...220V
Znamionowy pobór mocy	AC -1,6 VA; DC -0,9 W
Pozostałe dane
Znamionowe napięcie izolacji	250 V AC
Stopień ochrony obudowy	IP40

**Przekaźniki R4N. Tabela doboru - kody wykonań podstawowych**
Indeks	Kod do zamówienia	Opis
Przekaźniki R4N...WT, 4 zestyki przełączne, 6A, do gniazd wtykowych, w obudowie, IP40, WT- wskaźnik zadziałania mechaniczny + przycisk blokujący
857226	R4N-2014-23-1005-WT	cewka 5V DC
854129	R4N-2014-23-1006-WT	cewka 6V DC
623484	R4N-2014-23-1012-WT	cewka 12V DC wykonanie standardowe
623485	R4N-2014-23-1024-WT	cewka 24V DC wykonanie standardowe
802482	R4N-2014-23-1048-WT	cewka 48V DC
623489	R4N-2014-23-1110-WT	cewka 110V DC wykonanie standardowe
802543	R4N-2014-23-1220-WT	cewka 220V DC wykonanie standardowe
Przekaźniki R4N...WTL, 4 zestyki przełączne, 6A, do gniazd wtykowych, w obudowie, IP40, WTL- wskaźnik zadziałania mechaniczny + przycisk blokujący + dioda świetlna
***	R4N-2014-23-1005-WTL	cewka 5V DC
802058	R4N-2014-23-1006-WTL	cewka 6V DC
802093	R4N-2014-23-1012-WTL	cewka 12V DC
802000	R4N-2014-23-1024-WTL	cewka 24V DC wykonanie standardowe
800738	R4N-2014-23-1048-WTL	cewka 48V DC
800741	R4N-2014-23-1110-WTL	cewka 110V DC
800744	R4N-2014-23-1220-WTL	cewka 220V DC
Przekaźniki R4N...WTLD, 4 zestyki przełączne, 6A, do gniazd wtykowych, w obud., IP40, WTLD-wskaźnik zadziałania mechan.+przycisk blokujący+dioda świetlna+dioda gasząca
803986	R4N-2014-23-1005-WTLD	cewka 5V DC
854644	R4N-2014-23-1006-WTLD	cewka 6V DC
802424	R4N-2014-23-1012-WTLD	cewka 12V DC
802003	R4N-2014-23-1024-WTLD	cewka 24V DC wykonanie standardowe
800766	R4N-2014-23-1048-WTLD	cewka 48V DC
800769	R4N-2014-23-1110-WTLD	cewka 110V DC
802014	R4N-2014-23-1220-WTLD	cewka 220V DC wykonanie standardowe
Przekaźniki R4N...WT, 4 zestyki przełączne, 6A, do gniazd wtykowych, w obudowie, IP40, WT- wskaźnik zadziałania mechaniczny + przycisk blokujący
854196	R4N-2014-23-5006-WT	cewka 6 AC
623428	R4N-2014-23-5012-WT	cewka 12 AC
623429	R4N-2014-23-5024-WT	cewka 24 AC wykonanie standardowe
623431	R4N-2014-23-5048-WT	cewka 48V AC
623434	R4N-2014-23-5110-WT	cewka 110V AC wykonanie standardowe
854197	R4N-2014-23-5115-WT	cewka 115V AC
623475	R4N-2014-23-5230-WT	cewka 230V AC wykonanie standardowe
803892	R4N-2014-23-5240-WT	cewka 240V AC
Przekaźniki R4N...WTL, 4 zestyki przełączne, 6A, do gniazd wtykowych, w obudowie, IP40, WTL - wskaźnik zadziałania mechaniczny + przycisk blokujący + dioda świetlna
854645	R4N-2014-23-5006-WTL	cewka 6V AC
803028	R4N-2014-23-5012-WTL	cewka 12V AC
802433	R4N-2014-23-5024-WTL	cewka 24V AC wykonanie standardowe
802630	R4N-2014-23-5048-WTL	cewka 48V AC
857135	R4N-2014-23-5115-WTL	cewka 115 AC
800825	R4N-2014-23-5120-WTL	cewka 120V AC
800828	R4N-2014-23-5230-WTL	cewka 230V AC wykonanie standardowe
800829	R4N-2014-23-5240-WTL	cewka 240V AC

Przekaźniki elektro-magnetyczne, gniazda

Przekaźnik miniaturowy-przemysłowy R4N

Producent: Relpol
