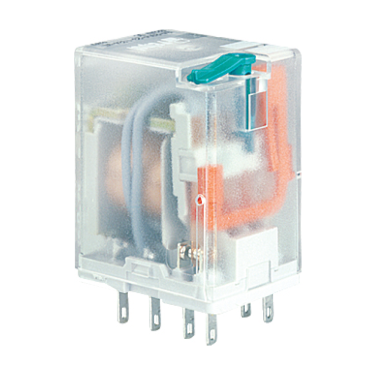

Przekaźnik R2N to przemysłowy - miniaturowy przekaźnik elektromagnetyczny ogólnego stosowania.
Przekaźniki R2N w wersji standardowej WT (wskaźnik zadziałania, mechaniczny + przycisk testujący, czołowy z funkcją blokowania), przeznaczone są do do gniazd wtykowych z zaciskami śrubowymi GZT2 oraz GZM2 z obejmą GZT4-0040 lub G4 1052, montaż na szynie 35 mm lub na płycie. Do gniazd oferowane są moduły sygnalizacyjne / przeciwprzepięciowe typu M...
Cechy przekaźników R2N:
• Miniaturowe wymiary, styki bez kadmu,
• Do gniazd wtykowych, montaż na szynie 35mm lub na płycie. Do obwodów drukowanych i połączeń lutowanych - opcja,
• Cewki AC i DC
• Styki 2P; 12 A
| Dane styków | |
| Ilość i rodzaj zestyków | 2P |
| Materiał styków (w wykonaniu podstawowym) | AgNi |
| Maksymalne napięcie zestyków AC/DC | 250V/250V |
| Minimalne napięcie zestyków | 5V |
| Znamionowy prąd obciążenia w kategorii AC1 DC1 |
12A / 250 V AC (10A-do druku) 12A / 24 V DC (10A-do druku) |
| Minimalny prąd zestyków | 5mA (AgNi) |
| Maksymalny prąd załączania | 24 A |
| Obciążalność prądowa trwała zestyku | 12 A (10A do druku) |
| Maksymalna moc łączeniowa w kategorii AC1 | 3000 VA (2500 VA - do druku) |
| Dane cewki | |
| Napięcie znamionowe AC DC |
6...240 V 50/60 Hz 5...220V |
| Znamionowy pobór mocy | AC - 1,6 VA; DC - 0,9 W |
| Pozostałe dane | |
| Znamionowe napięcie izolacji | 250 V AC |
| Stopień ochrony obudowy | IP40 |
| Indeks | Kod do zamówienia | Opis | ||||
| Przekaźniki R2N...WT, 2 zestyki przełączne, 12A, do gniazd wtykowych, w obudowie, IP40, WT- wskaźnik zadziałania mechaniczny + przycisk blokujący |
||||||
|
851452 |
R2N-2012-23-1012-WT |
cewka 12V DC |
||||
|
851453 |
R2N-2012-23-1024-WT |
cewka 24V DC wykonanie standardowe |
||||
|
853860 |
R2N-2012-23-1048-WT |
cewka 48V DC |
||||
|
851455 |
R2N-2012-23-1110-WT |
cewka 110V DC |
||||
| 852841 |
R2N-2012-23-1220-WT |
cewka 220V DC |
||||
|
Przekaźniki R2N...WTL, 2 zestyki przełączne, 12A, do gniazd wtykowych, w obudowie, IP40, |
||||||
|
851467 |
R2N-2012-23-1012-WTL |
cewka 12V DC |
||||
|
851468 |
R2N-2012-23-1024-WTL |
cewka 24V DC |
||||
|
851469 |
R2N-2012-23-1048-WTL |
cewka 48V DC |
||||
|
851470 |
R2N-2012-23-1110-WTL |
cewka 110V DC |
||||
|
853861 |
R2N-2012-23-1220-WTL |
cewka 220V DC |
||||
|
Przekaźniki R2N...WTLD, 2 zestyki przełączne, 12A, do gniazd wtykowych, w obud., IP40, |
||||||
|
853978 |
R2N-2012-23-1012-WTLD |
cewka 12V DC |
||||
|
851475 |
R2N-2012-23-1024-WTLD |
cewka 24V DC wykonanie standardowe |
||||
|
854632 |
R2N-2012-23-1048-WTLD |
cewka 48V DC |
||||
|
854633 |
R2N-2012-23-1110-WTLD |
cewka 110V DC |
||||
|
851476 |
R2N-2012-23-1220-WTLD |
cewka 220V DC |
||||
| Przekaźniki R2N...WT, 2 zestyki przełączne, 12A, do gniazd wtykowych, w obudowie, IP40, WT- wskaźnik zadziałania mechaniczny + przycisk blokujący |
||||||
|
853824 |
R2N-2012-23-5012-WT |
cewka 12 AC |
||||
|
851419 |
R2N-2012-23-5024-WT |
cewka 24V AC wykonanie standardowe |
||||
|
851420 |
R2N-2012-23-5048-WT |
cewka 48V AC |
||||
|
857217 |
R2N-2012-23-5115-WT |
cewka 115V AC |
||||
|
851487 |
R2N-2012-23-5230-WT |
cewka 230V AC wykonanie standardowe |
||||
|
Przekaźniki R2N...WTL, 2 zestyki przełączne, 12A, do gniazd wtykowych, w obudowie, IP40, |
||||||
|
851464 |
R2N-2012-23-5012-WTL |
cewka 12V AC |
||||
|
852143 |
R2N-2012-23-5024-WTL |
cewka 24V AC |
||||
|
856569 |
R2N-2012-23-5048-WTL |
cewka 48V AC |
||||
|
*** |
R2N-2012-23-5115-WTL |
cewka 115V AC |
||||
|
852142 |
R2N-2012-23-5230-WTL |
cewka 230V AC |
||||
Zestyki: 2P (przełączne); obciążalność AC1 - 12 A/250 V AC; cewki AC lub DC; do gniazd i obwodów drukowanych; wskaźniki zadziałania: mechaniczny, LED (opcja); przycisk testującyZestyki: 2P (przełączne); obciążalność AC1 - 12 A/250 V AC; cewki AC lub DC; do gniazd i obwodów drukowanych; wskaźniki zadziałania: mechaniczny, LED (opcja); przycisk testujący
