Przekaźniki do obwodów bezpieczeństwa seria 7S

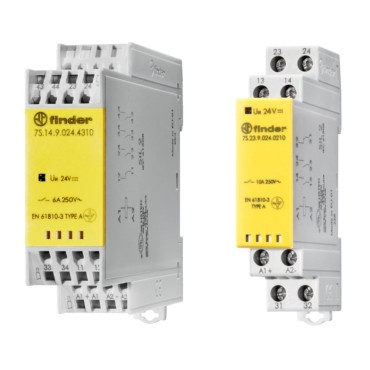

Moduł przekaźnikowy serii 7S - przekaźniki z wymuszonym prowadzeniem styków 6 A (z mechanicznie sprzężonymi zestykami).

Modułowy przekaźnik z mechanicznie sprzężonymi zestykami (wymuszonym prowadzeniem zestyków / wymuszonym przełączaniem):

Typ 7S.12/32 - 2 zestyki (1 Z + 1 R)
Typ 7S.14/34 - 4 zestyki (2 Z + 2 R i 3 Z + 1 R)
Typ 7S.16/36 - 6 zestyki (4 Z + 2 R)

• Do obwodów bezpieczeństwa, zestyki przekaźników sprzężone mechanicznie zgodne z klasą A normy EN 61810-3 (wcześniej EN 50205)
• Zwiększone bezpieczeństwo w maszynach i zakładach mechanicznych zgodnie z EN 13849-1
• Do aplikacji kolejowych, wykonanie zgodne z wymaganiami normy EN 45545 dotyczącej niepalności i toksyczności dymu; spełnia wymagania mechaniczne i klimatyczne zgodnie z normami EN 61373 i EN 50155)
• Wersje zasilania DC i AC
• Wersje 24 i 110 V DC z poszerzonym zakresem zadziałania (0.7…1.25)UN
• Wskaźnik zadziałania LED
• Do montażu na szynę DIN 35 mm (EN 60715)

2 zestyki (1 Z + 1 R)	4 zestyki : (2 Z + 2 R) typ 7S.xxxxx.4220 (3 Z + 1 R) typ 7S.xxxxx.4310	6 zestyków (4 Z + 2 R)

Moduł przekaźnikowy z mechanicznie 7S.23 sprzężonymi zestykami (wymuszonym prowadzeniem zestyków / wymuszonym przełączaniem):

Typ 7S.23 - 3 zestyki (2 Z + 1 R)

• Do obwodów bezpieczeństwa, zestyki przekaźników sprzężone mechanicznie zgodne z klasą A normy EN 61810-3 (wcześniej EN 50205)
• Zwiększone bezpieczeństwo w maszynach i zakładach mechanicznych zgodnie z EN 13849-1
• Cewki DC
• Materiał styków bez kadmu
• Szerokość 17.5 mm
• Wskaźnik zadziałania LED
• Do montażu na szynę DIN 35 mm (EN 60715)

3 zestyki (2 Z + 1 R)

Modułowy przekaźnik z mechanicznie sprzężonymi zestykami (wymuszonym prowadzeniem zestyków / wymuszonym przełączaniem) do aplikacji bezpieczeństwa do poziomu SIL3 :

Typ 7S.43/63
- 2 Z zestyki bezpieczeństwa
- 1 R zestyk sygnału zwrotnego
- 1 zestyk pomocniczy sygnalizacyjny

• Do aplikacji bezpieczeństwa, klasa A mechanicznie połączone zestyki (z wymuszonym prowadzeniem zestyków)
według EN 61810-3 (wcześniej EN 50205) do aplikacji bezpieczeństwa do poziomu SIL3
• Architektura dwukanałowa (1oo2) z dwoma zestykami Z, 1 zestykiem sygnału zwrotnego i 1 zestykiem pomocniczym
• SIL 3 uznana zgodnie z normą EN 61508, do aplikacji bezpieczeństwa funkcjonalnego zgodnie z normą EN 62061 do poziomu SIL 3 i zgodnie z IEC 13849-1 do poziomu PL e
• Od 12 do 110 V DC z zakresem roboczym (0.85…1.1)UN
• Wskaźnik zadziałania LED
• Do montażu na szynę DIN 35 mm (EN 60715)

3 zestyki (2 Z + 1 R) 1 zestyk pomocniczy

Więcej danych technicznych można znaleźć w załączonym katalogu
