| Producent | Finder |
| Seria | seria 50 |
| Typ produktu | Przekaźnik bezpieczeństwa |
| Napięcie znamionowe na torach zasilania | 230/400V AC |
| Typ izolacji | Wzmocniona (8mm) |
| Montaż | do druku, 50.12 dodatkowo do gniazda |
| Wytrzymałość izolacji | 6 kV (1.2/50 µs) |
Przekaźniki bezpieczeństwa (EN 50205) serii 50 - przekaźniki z wymuszonym prowadzeniem styków 8 A (z mechanicznie sprzężonymi zestykami)

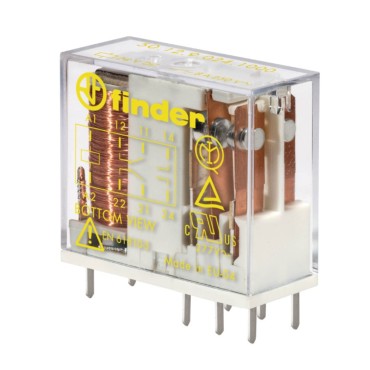

Miniaturowy przekaźnik serii 50.12 do obwodów drukowanych i gniazd z mechanicznie sprzężonymi zestykami (wymuszonym prowadzeniem zestyków / o wymuszonym przełączaniu), zgodnie z normą EN 61810-3 (wcześniej EN 50205) Typu B zestyków 2 CO*
• Zwiększona separacja między sąsiadującymi zestykami
• Materiał styków bez kadmu
• Izolacja pomiędzy cewką a zestykami 8 mm, 6 kV (1.2/50 μs)
• Wykonanie standardowe: RT II
|
Typ 50.12…1000 • Do średnio ciężkich obciążeń, sugerowane do obciążeń DC |
Typ 50.12…5000 • Do układów bezpieczeństwa |
 |
 |
Miniaturowy przekaźnik serii 50.14 i 50.16 do obwodów drukowanych z mechanicznie sprzężonymi zestykami (wymuszonym prowadzeniem zestyków / o wymuszonym przełączaniu), zgodnie z normą EN 61810 (wcześniej EN 50205) Typu A
• Zwiększona separacja między sąsiadującymi zestykami
• Materiał styków bez kadmu
• DC cewki 800 mW
• Izolacja pomiędzy cewką a zestykami 8 mm, 6 kV (1.2/50 μs)
• Do płytek drukowanych
• Stopień ochrony : RT III
| Typ 50.14…4220/4310 - 4 zestyki przełączne 8 A (2 Z + 2 R) lub (3 Z +1 R) - Styki AgSnO2 • Do układów bezpieczeństwa • 4 zestyki przełączne 8 A • Do płytek drukowanych |
Typ 50.16…5420/5510/5330 - 6 zestyków przełącznych 8 A (4 Z + 2 R) lub (5 Z +1 R) - Styki AgSnO2 + Au • Do układów bezpieczeństwa • 6 zestyki przełączne 8 A • Do płytek drukowanych |
 |
 |
Więcej danych technicznych w załączonym katalogu
| Numer katalogowy | Napięcie zasilania | Wyjścia bezpieczeństwa | Zastosowanie | Uwagi |
|---|---|---|---|---|
| 50.12.9.024.1000 | 24V DC | 2P | do układów bezpieczeństwa | do gniazd 95.05.7 |
| 50.12.9.024.4000 | 24V DC | 2P | do układów bezpieczeństwa | do gniazd 95.05.8 |
| 50.12.9.024.5000 | 24V DC | 2P | do układów bezpieczeństwa | do gniazd 95.05.9 |
| 50.14.9.024.4220 | 24V DC | 2NO+2NC | do układów bezpieczeństwa | - |
| 50.16.9.024.5420 | 24V DC | 4NO+2NC | do układów bezpieczeństwa | - |
