Transformator to urządzenie elektryczne, które drogą indukcji elektromagnetycznej przenosi energię elektryczną prądu przemiennego pomiędzy obwodami, zachowując przy tym pierwotną częstotliwość.

Uzwojenie pierwotne podłączone jest do źródła prądu przemiennego (np. gniazdo elektryczne 230V). Prąd przemienny płynący w cewce wywołuje powstanie pola magnetycznego. Skutkuje to zmiennym strumieniem magnetycznym, który przewodzony przez rdzeń transformatora płynie przez pozostałe cewki (uzwojenie, lub uzwojenia wtórne). Zmienny strumień magnetyczny w cewce wtórnej powoduje powstanie zjawiska indukcji elektromagnetycznej, czyli napięcie. W ten sposób podłączając odbiornik do zacisków uzwojenia wtórnego możemy go zasilić napięciem i wartości zmienionej względem napięcia pierwotnego.

Zasadę działania transformatora jednofazowego ilustruje rysunek:

Gdzie:

ɸ - strumień magnetyczny w rdzeniu;

N1 – liczba zwojów uzwojenia pierwotnego

N2 – liczba zwojów uzwojenia wtórnego

Dla transformatora idealnego, czyli takiego, w którym nie występują żadne straty możemy przyjąć, że:

Poniższy stosunek:

Nazywamy przekładnią transformatora.

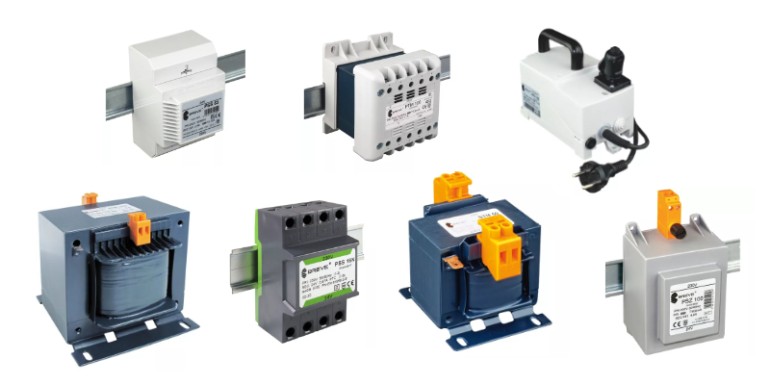

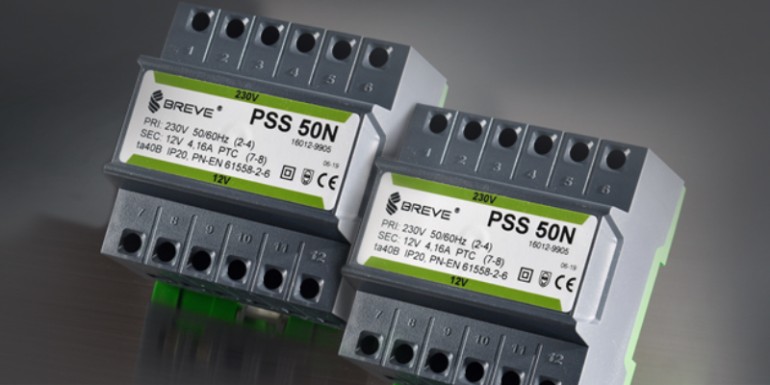

Dobierając transformator małej mocy do odpowiedniej aplikacji, należy zwrócić uwagę na:

• Wartości napięć: pierwotnego (PRI) oraz wtórnego (SEC).
• Moc transformatora – najczęściej podaje się moc pozorną S=U*I wyrażana w VA (voltoamperach). Na przykład, jeśli potrzebujemy na wyjściu (uzwojeniu wtórnym) transformatora napięcia 24V i prądu 2A, to moc, jako iloczyn tych wartości wyniesie ≈ 50VA. Uwzględniając straty samego transformatora, należy zwiększyć jego moc o 20%, co ostatecznie daje nam ≈ 60VA.

W przypadku transformatorów z odczepami, należy podawać moc całkowitą (sumę mocy odczepów).

Jeśli odczepy pracują na zmianę, należy podać obciążalność zacisku „0”.

• Sposób montażu – mocowanie do płyty lub szyny TS.
• Stopień ochrony IP – należy pamiętać, że im wyższe IP transformatora tym większe występujące straty.
• Klasa cieplna – określa jaką mocą powinien dysponować transformator w danej temperaturze.
