Przemysłowe złącza wielostykowe to elementy przed którym stawiane są wyjątkowo rygorystyczne standardy jakościowe. Od ich niezawodności, trwałości oraz możliwości znoszenia obciążeń zależy bezawaryjne działanie kosztownej i skomplikowanej infrastruktury, maszyn i automatyki. Umożliwiają szybkie i bezproblemowe łączenie obwodów aplikacji stosowanych w różnych gałęziach przemysłu, logistyce, energetyce, transporcie, informatyce, telekomunikacji i wielu innych.
Do profesjonalnych zastosowań firma Polimet rekomenduje szczególnie przemysłowe złącza wielostykowe Harting – doświadczonego producenta o światowym zasięgu. To najwyższej klasy komponenty, sprawdzające się trudnych warunkach środowiskowych, spełniające rygorystyczne standardy i normy branżowe. Zapewniają niezawodność i funkcjonalność systemów oraz precyzyjne działanie obsługiwanej infrastruktury. Wartą podkreślenia cechą jest zaawansowana modułowość konstrukcji, dzięki której możliwe jest tworzenie zróżnicowanych kombinacji do indywidualnych zastosowań. Pełna oferta złącz wielostykowych Harting, wraz z fachowym doradztwem i pomocą w doborze, dostępna jest w naszych oddziałach hurtownia elektryczna Bielsko oraz hurtownia elektryczna Katowice.

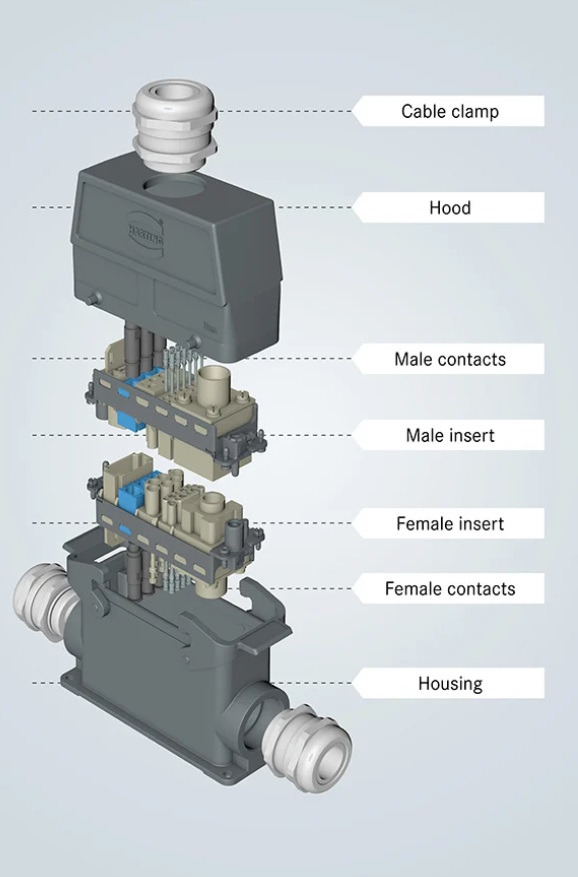

Budowa i schemat złącza przemysłowego
W budowie każdego złącza przemysłowego z katalogu Harting wyróżnić można kilka podstawowych elementów. Są to kolejno:
- osłona wyprowadzenia kabla – wyposażona w uniwersalne dławnice kablowe z uszczelnieniami normalnymi lub wielokrotnymi, specjalne zaciski kablowe z odciążką, rozszerzonym na końcu mocowaniem przewodu i zabezpieczeniem przed skręcaniem,
- obudowy wtyczki – o konstrukcji niskiej lub wysokiej, z wyprowadzeniem kablowym górnym lub bocznym oraz jednym lub dwoma ryglami blokującymi,
- wkład męski - z przyłączeniem śrubowym, zaciskanym lub zatrzaskiem sprężynowym typu cage-clamp,
- wkład żeński - z przyłączeniem śrubowym, zaciskanym albo typu cage-clamp,
- obudowa gniazda – przelotowe, cokołowe oraz typu kabel-kabel, o konstrukcji niskiej lub wysokiej, z obudową termoplastyczną lub metalową,
- dodatkowe akcesoria - pokrywy ochronne, piny kodujące, śruby mocujące wkłady specjalne do stosowania bez obudów, etykiety zgodności z certyfikatami CSA.
Źródło: harting.com
Przemysłowe złącza wielostykowe – normy i klasyfikacja
Szeroki zakres zastosowań i zróżnicowana specyfika złączy przemysłowych oznacza jednocześnie, że mogą być one klasyfikowane według różnych cech użytkowych. Wszystkie one są ściśle zdefiniowane i znormalizowane, co szczegółowo opisują normy międzynarodowe (m.in. IEC 60309, IEC 60320, IEC 60906, IEC 62196) oraz krajowe (m.in. PN-EN 60309, PN-IEC 884, PN-IEC 60884, PN-E-93251).
Najczęściej wykorzystywane kryteria klasyfikacji dzielą złącza przemysłowe uwzględniając:
- maksymalną wartość przesyłanych prądów i napięć,
- gabaryty i kształt (okrągłe, prostokątne, wielokątne, modułowe z możliwością rozbudowy, symetryczne/asymetryczne),
- strukturę połączenia złącza (płytka-płytka, płytka-przewody, przewód-przewód, przewód-obudowa),
- realizowaną funkcję (transmisja mocy, sygnałów, danych).

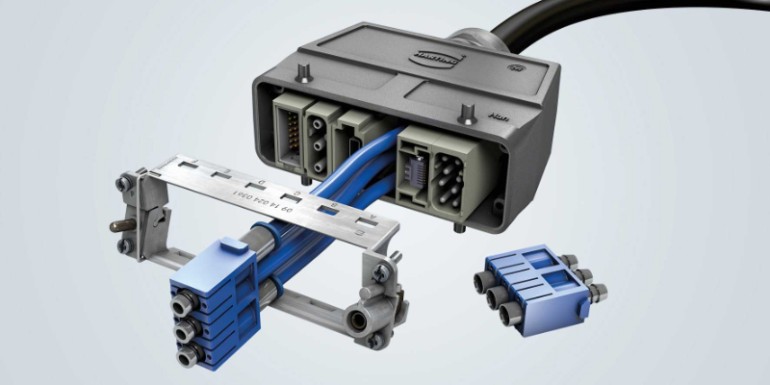

Wielostykowe złącza przemysłowe Harting
Firma Harting to jeden z wiodących na świecie dostawców systemowych rozwiązań umożliwiających bezpieczne łączenie elementów elektrycznych, optycznych, okablowania teletechnicznego do budowy infrastruktury technicznej oraz zapewnienia modułowości maszyn przemysłowych. Proces produkcji podlega surowym standardom jakościowym, co w połączeniu z zastosowaniem najnowocześniejszych technologii pozwala zaoferować bardzo funkcjonalne i dopracowane konstrukcyjnie wyroby, przystosowane do pracy w trudnych warunkach środowiskowych.
Przemysłowe złącza wielostykowe Harting zaprojektowano tak, aby zapewnić użytkownikowi szerokie możliwości ich konfiguracji i dostosowania do indywidualnych potrzeb – służy do tego dostępny na stronie producenta internetowy konfigurator.
W zależności od przeznaczenia i warunków użytkowania złącza wielostykowe Harting mogą wykorzystywać wszystkie popularne techniki przyłączeniowe - do każdej z nich oferowane są dedykowane wkłady i kontakty. Wybór konkretnego rozwiązania determinuje głównie typ i przekrój przewodu oraz typ i liczba kontaktów. o każdej z nich oferowane są dedykowane wkłady i kontakty. Wszystkie typy złącz zabezpieczone są przez przypadkowym otwarciem za pomocą mechanizmów blokujących obudów wtyczek i gniazd. Dostępne są one w różnych wersjach, przeznaczonych do konkretnych zastosowań. Ich dodatkową zaleta jest zwiększenie szczelności łącza i jego wyższa odporność na uszkodzenia mechaniczne, wilgoć, pył i substancje chemiczne. Stopień ochrony obudowy gniazda spełnia wymagania określone normami IEC 60 529 oraz DIN EN 60 529.
Z pełną ofertą złącz wielostykowych Harting oraz obudów do nich można się zapoznać w oddziałach firmy Polimet, którymi są hurtownia elektryczna Bielsko, hurtownia elektryczna Katowice i Hurtownia elektryczna w Dąbrowie-Górniczej. Asortyment produktów (m.in. serie Han, Han Modular, Han Yellock) obejmuje zarówno małe złącza do przenoszenia prądu rzędu kilku amperów, jak i duże złącza wielostykowe, dedykowane dla dużych mocy.
