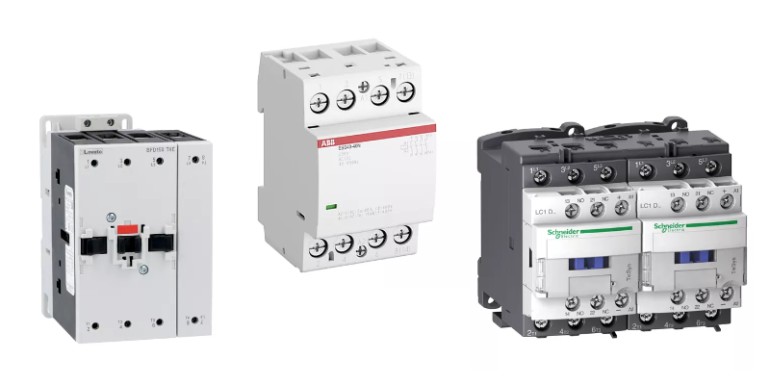

Działanie stycznika
Żeby móc zweryfikować prawidłowość funkcjonowania stycznika, najpierw trzeba poznać zasadę jego działania. Do jego najważniejszych elementów należą: cewka elektromagnesu, styki robocze (główne), które uruchamiają odbiorniki oraz styki pomocnicze przekazujące informacje, które zmieniają swoje położenie równocześnie ze stykami roboczymi. Gdy na cewkę działa się prądem o odpowiednim natężeniu, styki robocze pozostają zamknięte, dzięki czemu prąd przepływa ze źródła do odbiornika i następuje jego załączenie. Natomiast, jeśli dojdzie do przerwania obwodu, zwora elektromagnesu opada, a styki robocze otwierają się, co powoduje wyłączenie urządzenia. Oczywiście napięcie zasilania dobiera się do rodzaju cewki.
Jak sprawdzić działanie stycznika?
To, czy stycznik spełnia swoją funkcję, można sprawdzić, wykorzystując jeden z poniższych sposobów:
- na styki wejściowe należy zadziałać odpowiednim napięciem i nasłuchiwać, czy nastąpiło ich przełączenie (zwykle towarzyszy temu słyszalne pstryknięcie). Metoda sprawdza się w szczególności przy kontroli sekcji lamp;
- stycznik trzeba podłączyć pod pole prób i skontrolować, czy prąd przepływający przez cewkę jest zgodny z wartością prądu umieszczoną w specyfikacji. Ponadto powinno się zmierzyć oporność styków roboczych i pomocniczych w położeniu złączonym;
- należy stopniowo zwiększać napięcie na cewce aż do momentu zamknięcia zwory, by zaraz potem powoli je obniżać, aż zwora opadnie. Trzeba dokładnie obserwować moment zaistnienia obu zjawisk, zwracając uwagę na wartość istniejącego w tym czasie napięcia oraz prądu trzymania. Wyniki powinno się zanotować i dla pewności dwukrotnie wykonać pomiary w celu wyeliminowania błędów.
