Modułowe ograniczniki przepięć serii PRD1 Master i PRD1 25r

Modułowe ograniczniki przepięć serii PRD1 to iskiernikowe ograniczniki przepięć typu 1 (PRD1 Master) oraz typu 1 i 2 (PRD1 25r). Przeznaczone są do ochrony instalacji elektrycznych narażonych na bezpośrednie uderzenie pioruna w napowietrzną sieć zasilającą obiekt, w chroniony obiekt lub jego instalację odgromową. Ograniczniki przepięć typu 1 badane są udarami o prądzie i energii jakie występują przy bezpośrednim uderzeniu pioruna w chroniony obiekt (udary o kształcie 10/350 µs). Instaluje się je w głównej rozdzielnicy lub w złączu, za głównymi zabezpieczeniami nadprądowymi, a przed wyłącznikiem różnicowoprądowym. Ograniczniki przepięć serii PRD1 zalecane są do stosowania w ochronie obiektów przemysłowych, w infrastrukturze oraz do ochrony budynków biurowych i użyteczności publicznej.

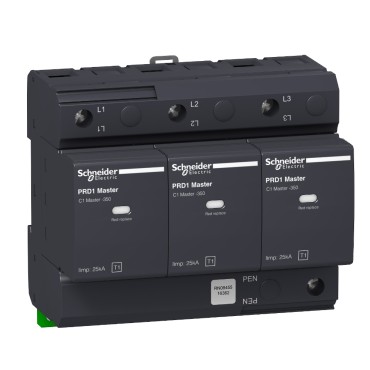

PRD1 Master

Wejściowy SPD typu 1 z wkładkami wtykowymi, do budynków o podwyższonym ryzyku narażenia na przepięcia w wyniku bezpośredniego uderzenia pioruna (obecność piorunochronu), stosowany w głównych tablicach rozdzielczych na szynie DIN, kompatybilny ze wszystkimi systemami neutralnymi (TT, TN-S) i TN-C), a w szczególności systemami IT 230V.

• Znamionowy prąd rozładowania (In) = 25 kA
• Prąd zwarciowy (Isccr) ≤ 70 kA
• Impulsowy prąd rozładowania (Iimp) = 25 kA
• Maksymalne ciągłe napięcie robocze (Uc) = 350 Vac
• Poziom ochrony napięciowej (Up) ≤ 1.5 kV
