| Producent | Schneider Electric |
| Seria | iPRD |
| Typ produktu | Ogranicznik przepięć AC |
| Budowa | podstawa + wymienne wkładki |
| Typ (klasa ochronnika) | T1+T2 |
| Napięcie poziomu ochrony Up | ? 1,5kV |
| Wskaźnik zadziałania | Optyczny wskaźnik uszkodzenia |
| Maksymalny prąd wyładowczy (8/20) Imax | 20kA, 40kA i 65kA |
| Styk sgnalizacyjny (dla wybranych modeli) | 1P 1,5A/250V AC |
| Stopień ochrony | IP20 |
| Montaż | Szyna DIN |

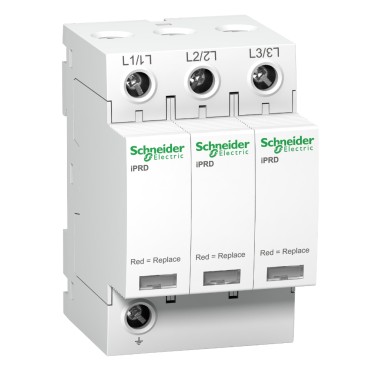

Modułowe ograniczniki przepięć serii iPRD to iskiernikowo-warystorowe ograniczniki przepięć typu T2. Przeznaczone są do ochrony instalacji przed przepięciami indukowanymi w sieci przez uderzenie pioruna w pobliskie obiekty oraz chronią przed innymi przepięciami powstałymi w sieci niskiego napięcia (np. przepięcia przy ciężkim rozruchu urządzeń, zadziałaniu zabezpieczeń, nagłych załączeniach i wyłączeniach sieci. budynków mieszkalnych oraz innych niewielkich obiektów. W zależności od modelu, maksymalny prąd wyładowczy Imax (8/20) µs wynosi od 20 do 65kA. Zbudowane są z podstawy oraz wymiennych wkładek. Wszystkie modele posiadają optyczny wskaźnik uszkodzenia (biały/czerwony) na czole aparatu a wybrane aparaty wyposażone są w przełączny styk sygnalizacyjny 1P.
|
|
Łatwy wybór i instalacja • Produkty uniwersalne typu 1+2 nadają się do szerokiego zakresu zastosowań w rozdzielnicach głównych i podrzędnych. • Wersje kompaktowe zajmują połowę miejsca zajmowanego przez urządzenie na płycie rozdzielczej. • Wersje samo-zabezpieczone z wbudowanym bezpiecznikiem rezerwowym, które nie wymagają specjalnych odłączników zewnętrznych. • Ograniczenie liczby i złożoności kabli. • Łatwiejsze wdrożenie "maks. 50 cm". Reguła długości kabli połączeniowych. |
|
|
Wysokowydajna ochrona • Poziom ochrony napięciowej (Up) ≤ 1.5kV, zapewnia skuteczną ochronę dla wrażliwych obciążeń z kategorią nadnapięciową I (OVC I). • Impulsowy prąd rozładowania (Iimp) do 35 kA zapewnia wysoką wydajność w przypadku bezpośrednich uderzeń pioruna. • Prąd zwarciowy (Isccr), do 75 kA, umożliwia wytrzymanie wysokich prądów zwarciowych. |
|
|
Ciągłość działania • Zdalna sygnalizacja po zakończeniu okresu eksploatacji zapewnia spokój ducha i bardziej wydajną konserwację. • Certyfikowana już koordynacja zintegrowanego zabezpieczenia rezerwowego z deklarowanymi wyłącznikami i odłącznikami bezpieczników na wejściu. • Znamionowa pojemnność rozładowania (In) do 35 kA zapewnia lepszą żywotność zabezpieczenia. |
Funkcje:
Unikalne cechy ograniczników przepięć typu 2 Acti 9 iPR do montażu na szynie DIN zapewniają całkowite bezpieczeństwo i podwyższoną ciągłość zasilania:
