| Producent | PRO-TEC |
| Seria | BY1 typ 2 |
| Typ produktu | Ogranicznik przepięć AC |
| Budowa | podstawa + wymienne wkładki |
| Typ (klasa ochronnika) | T2 |
| Napięcie poziomu ochrony Up | 1,3kV |
| Wskaźnik zadziałania | Optyczny wskaźnik uszkodzenia |
| Maksymalny prąd wyładowczy (8/20) Imax | 40kA |
| Montaż | Szyna DIN |

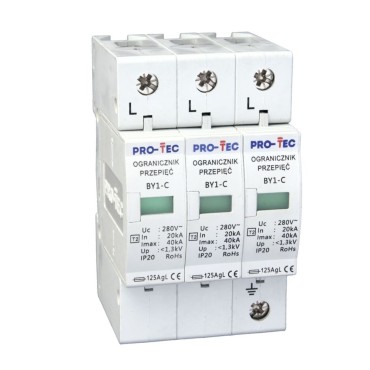

Ograniczniki przepięć serii BY1-C typu 2 (dawniej C) to modułowe, warystorowe ograniczniki przepięć przeznaczone do ochrony instalacji przed przepięciami indukowanymi powstałymi np. na skutek uderzenia pioruna w pobliskie obiekty, a także chronią przed przepięciami powstałymi na skutek operacji łączeniowych. Przepięcia tego typu powstają podczas procesów rozruchowych różnych urządzeń, spawania, uruchamiania silników o ciężkim rozruchu, podczas załączania lub wyłączania linii, a także podczas zadziałania zabezpieczeń itp. Ograniczniki przepięć Pro-Tec typu 2 BY1-C badane są udarami o kształcie (8/20) µs odpowiadającymi niskoenergetycznym udarom indukowanym lub łączeniowym. Montuje się je w rozdzielnicy głównej jako pierwszy stopień ochrony, lub w rozdzielnicy piętrowej, oddziałowej, jako drugi stopień ochrony montowane za stopniem pierwszym zrealizowanym za pomocą ograniczników typu 1 BYB-50 lub typu 1+2 BY1-B+C lub BY2-B+C. Zatem zadaniem ograniczników typu 2 jest ograniczanie przepięć indukowanych, łączeniowych jak i przepięć zredukowanych przez wcześniejszy stopień ochrony do wartości wymaganej dla kategorii II przepięć.
| Opis | Symb. | Jedn. | BY1-C/1 | BY1-C/2 | BY1-C/3 | BY1-C/4 | BY1- C/1+NPE |
BY1- C/3+NPE |
BY1-C | BY1-C BLOK |
| Rodzaj ogranicznika | jedno-polowy | dwu-polowy | trój-polowy | czteropo- lowy | w układzie 1+1 * | w układzie 3+1 * | wkładka warysto- rowa | cztero- polowy wykonanie kompakt. | ||
| Maksymalne znamionowe napięcie pracy AC | UAC /DC | V | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 275 |
| Znamionowy Prąd wyładowczy (8/20) | In | kA | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 10 |
| Maksymalny prąd wyładowczy (8/20) | Imax | kA | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 20 |
| Poziom ochrony | Up | kV | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 |
| Czas zadziałania | tA | ns | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Maksymalne dobezpieczenie | A gL | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 63 | |
| Temperaturowy zakres pracy | δ | °C | -40~80 | -40~80 | -40~80 | -40~80 | -40~80 | -40~80 | -40~80 | -40~80 |
| Przekrój przyłączy | d | mm2 | 4-35 | 4-35 | 4-35 | 4-35 | 4-35 | 4-35 | 4-35 | do 4 |
| Klasa szczelności | IP | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Ilość biegunów | 1 | 2 | 3 | 4 | 2 | 4 | 4 | |||
| Ilość modułów | 1 | 2 | 2 | 4 | 2 | 4 | 2 | |||
| Wymienne wkładki | tak | tak | tak | tak | tak | tak | wkładka | nie | ||
| Rodzaj sygnalizacji uszkodzenia | optyczna | optyczna | optyczna | optyczna | optyczna | optyczna | optyczna | led | ||
| Szerokość ogranicznika | mm | 18 | 36 | 54 | 72 | 36 | 72 | 36 | ||
| Wysokość podstawy | mm | 90 | 90 | 90 | 90 | 90 | 90 | 90 | ||
| Wysokość wkładki | mm | 45 | 45 | 45 | 45 | 45 | 45 | 45 | ||
| Wytrzymałość zwarciowa | kA | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Numer katalogowy | 3221010 | 3221020 | 3221030 | 3221040 | 3221011 | 3221031 | 3221000 | 3221400 |
| Symbol | Numer katalogowy | Liczba biegunów | Typ | Maks. napięcie pracy Uc | Znamionowy prąd wyładowczy (8/20) In | Maks. prąd wyładowczy (8/20) Imax |
|---|---|---|---|---|---|---|
| BY1-C/1 | 3221010 | 1P | T2 | 280V AC | 20kA | 40kA |
| BY1-C/2 | 3221020 | 2P | T2 | 280V AC | 20kA | 40kA |
| BY1-C/3 | 3221030 | 3P | T2 | 280V AC | 20kA | 40kA |
| BY1-C/4 | 3221040 | 4P | T2 | 280V AC | 20kA | 40kA |
| BY1-C/1+NPE | 3221011 | 1P+N | T2 | 280V AC | 20kA | 40kA |
| BY1-C/3+NPE | 3221031 | 3P+N | T2 | 280V AC | 20kA | 40kA |
