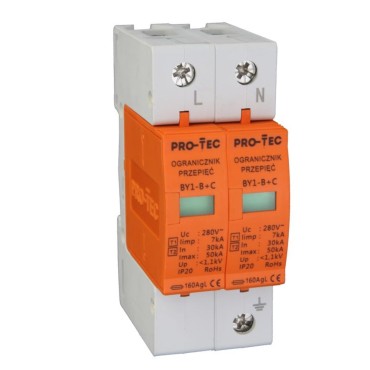

Modułowe ograniczniki przepięć serii BY1, BY2

Ograniczniki przepięć serii BY1 i BY2 typu 1+2 (dawniej B+C) to modułowe, watystorowe ograniczniki przepięć przeznaczone do stosowania w rozdzielnicach domów jednorodzinnych, mieszkań lub innych niewielkich obiektów. Montuje się je możliwie jak najbliżej miejsca wprowadzenia przewodów zasilających do obiektu. Ograniczniki przepięć Pro-Tec typu 1+2, badane są udarami o kształcie (10/350) µs czyli udarami o prądzie i energii jakie występują przy bezpośrednim uderzeniu pioruna w obiekt, oraz udarami o kształcie (8/20) µs odpowiadającymi niskoenergetycznym udarom indukowanym, łączeniowym. Przeznaczone sa są do ochrony obiektów posiadających zewnętrzną instalację odgromową klasy III lub IV, są zasilane linią napowietrzną lub krótką linią kablową (odległość od słupa zasilającego do rozdzielnicy mniejsza niż 150m) lub też w sąsiedztwie znajdują się wysokie budynki z instalacją odgromową i uziomem połączonym z uziomem chronionego obiektu. Ograniczniki przepięć BY1 typu 1+2 to ograniczniki posiadające zdolność odprowadzenia prądu udarowego(10/350) µs do 7 kA Ograniczniki przepięć BY2 typu 1+2 to ograniczniki o podwyższonych parametrach. Posiadają podwyższoną zdolność odprowadzenia prądu udarowego(10/350) µs do 12,5 kA. Znamionowy prąd wyładowczy (8/20) µs to 30 kA, oraz maksymalny prąd wyładowczy to 50 kA.

Ogranicznik warystorowy Typu 1+2:

• Prąd udarowy (10/350) Iimp: 7 kA
• Poziom ochrony: < 1,4 kV
• Max. napięcie pracy Uc: 280 V AC
• Klasa szczelności: IP20
• Znamionowy prąd wyładowczy (8/20) In: 30 kA
• Maksymalne dobezpieczenie: 160A gL
• Maksymalny prąd wyładowczy. (8/20) Imax: 50 kA
• Przekroje przyłączy max.: 35mm2
• Kolor: podstawa – szary; wkładka- pomarańczowa
