| Producent | Pokój |
| Seria | Odbieraki DM, DS, DZ |
| Typ produktu | Odbierak prądu sprężynujący |
| Znamionowe napięcie izolacji Ui | 1kV |
| Prędkość max. | 2m/s |

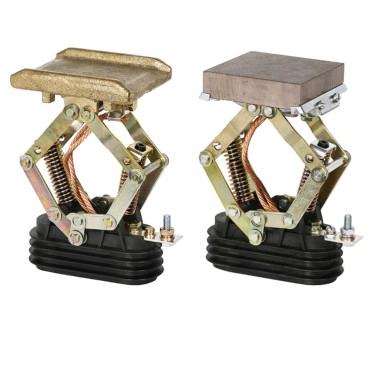

Odbieraki sprężynujące małe MM, MS, MZ
Odbieraki prądu do suwnic służą do utrzymywania ciągłego połączenia elektrycznego pomiędzy przewodem zasilającym (jezdnym) a aparaturą elektryczną urządzenia dźwigowego przeznaczonego do ruchu.
Odbieraki te są wyposażone w ślizgi metalografitowe, mosiężne lub cynkowe dzięki czemu mogą być stosowane do każdego rodzaju powszechnie stosowanych przewodów lub szyn jezdnych.
| Dane techniczne | |||
| WIELKOŚCI | 63 | 100 | 160 |
| Norma | ZN-99/S.I.A.E.-001 | ZN-99/S.I.A.E.-001 | ZN-99/S.I.A.E.-001 |
| Napięcie znamionowe izolacji | 1kV | 1kV | 1kV |
| Napięcie probiercze dla sprawdzenia wytrzymałości elektr. izolacji |
3,5kV | 3,5kV | 3,5kV |
| Prędkość max. | 2 m/s | 2m/s | 2 m/s |
| Prąd znamionowy przy pracy przerywanej | 63A | 100A | 160A |
| Prąd znamionowy przy pracy ciągłej | 40A | 63A | 100A |
| Prąd cieplny 0,1s | 5kA | 6kA | 7kA |
| Prąd znamionowy szczytowy | 8kA | 9kA | 10kA |
| Siła docisku do przewodu jezdnego dla wychylenia znamionowego |
25N±50% | 25N±50% | 45N±50% |
| Wychylenie znamionowe ślizgu | 160mm | 160mm | 160mm |
| Trwałość mechaniczna | 0,5x10" cykli | 0,5x10" cykli | 0,5x10" cykli |

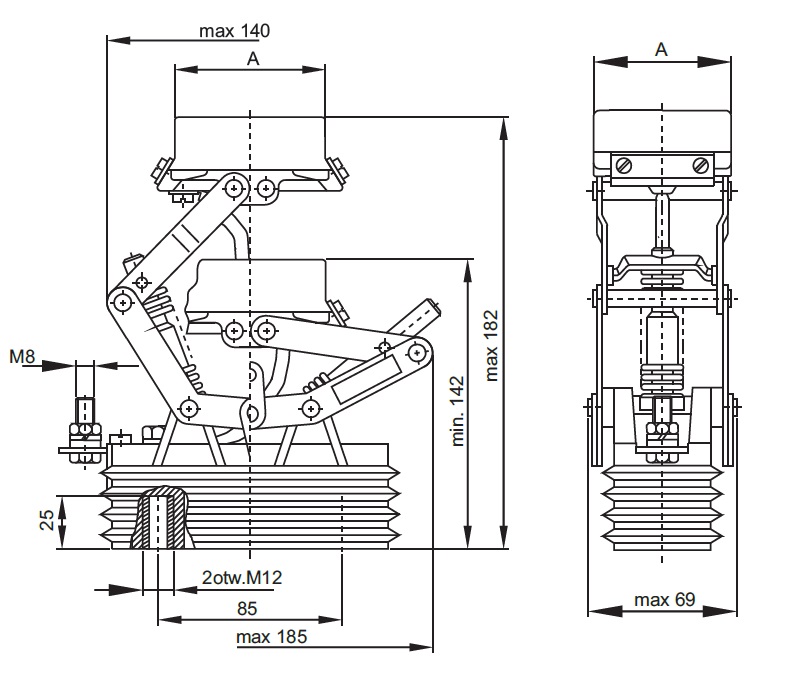

| Wymiar ślizgu (A) | 68mm | 80mm | 100mm |
| Masa MM | 1,25kg±10% | 1,50kg±10% | 1,80kg±10% |
| Masa MS | 1,65kg±10% | 2,10kg±10% | 2,45kg±10% |
| Masa MZ | 1,50kg±10% | 1,90kg±10% | 2,40kg±10% |
| Warunki pracy | |
| Temperatura otoczenia | -30...+55"C |
| Wilgotność względna powietrza przy temp. +20'C | 90% |
| Wilgotność względna powietrza przy temp. +55'C | 5% |
| Wysokość miejsca zainstalowania | < 2000 m n.p.m |
| Typy odbieraków rodzaju M | ||||||
| NAZWA | Nr katal. | Ozn. | Nr katal. | Ozn. | Nr katal. | Ozn. |
| Odbierak rodź. (M) ze ślizgiem metalografitowym typu (M) |
31-3000 | MM63 | 31-3100 | MM100 | 31-3200 | MM160 |
| Odbierak rodź. (M) ze ślizgiem mosiężnym typu (S) |
31-4000 | MS63 | 31-4100 | MS100 | 31-4200 | MS160 |
| Odbierak rodź. (m) ze ślizgiem cynkowym typu (Z) |
31-5000 | MZ63 | 31-5100 | MZ100 | 31-5200 | MZ160 |
| Części do odbieraków rodzaju M | ||||||
| NAZWA | Nr katal. | Ozn. | Nr katal. | Ozn. | Nr katal. | Ozn. |
| Ślizg metalografitowy typu (M) do przewodów jezdnych miedzianych |
33-3000 | do MM63 (D-431601) |
33-3100 | do MM100 (D-431602) |
33-3200 | do MM160 (D-431603) |
| Ślizg mosiężny typu (S) do przewodów jezdnych miedzianych, dopuszczalna krótkotrwała współpraca z przewodem jezdnym stalowym |
33-4000 | do MS63 (D-327401) |
33-4100 | do MS100 (D-327402) |
33-1200 | do MS160 (D-327403) |
| Ślizg cynkowy typu (Z) do przewodów jezdnych stalowych |
33-5000 | do MZ63 (D-431201) |
33-5100 | do MZ100 (D-431202) |
33-5200 | do MZ160 (D-431203) |
| Korpus odbieraka do ślizgu typu (M) | 31-3010 | 31-3110 | 31-3210 | |||
| Korpus odbieraka do ślizgu typu (S) | 31-4010 | 31-4110 | 31-4210 | |||
| Korpus odbieraka do ślizgu typu (Z) | 31-5010 | 31-5110 | 31-5210 | |||
Dobór odbieraków do przewodów jezdnych:
| Rodzaj przewodów jezdnych | Ozn. odbieraka | Opis odbieraka | Prąd znam. przy pracy przeryw. | Prąd znam. przy pracy ciągłej | |
| Odbieraki sprężynujące ze ślizgiem mosiężnym i cynkowym o wychyleniu: | |||||
| znamionowym | granicznym | ||||
| Szyny profilowe stalowe | MS63; MZ63 | 160mm | 142-182mm | 63A | 40A |
| MS100; MZ100 | 160mm | 142-182mm | 100A | 63A | |
| MS160; MZ160 | 160mm | 142-182mm | 160A | 100A | |
| DS100; DZ100 | 190mm | 160-230mm | 100A | 63A | |
| DS160; DZ160 | 190mm | 160-230mm | 160A | 100A | |
| DS250; DZ250 | 190mm | 160-230mm | 250A | 160A | |
| Odbieraki sprężynujące ze ślizgiem mosiężnym i metalografitowym o wychyleniu: | |||||
| znamionowym | granicznym | ||||
| Profilowe przewody jezdne miedziane | MS63; MM63 | 160mm | 142-182mm | 63A | 40A |
| MS100; MM100 | 160mm | 142-182mm | 100A | 63A | |
| MS160; MM160 | 160mm | 142-182mm | 160A | 100A | |
| DS100; DM100 | 190mm | 160-230mm | 100A | 63A | |
| DS160; DM160 | 190mm | 160-230mm | 160A | 100A | |
| DS250; DM250 | 190mm | 160-230mm | 250A | 160A | |
| Odbieraki niesprężynujące boczne | |||||
| Okrągłe przewody jezdne miedziane | BP63; | 63A | 40A | ||
| BP100; | 100A | 63A | |||
| BS100; | 100A | 63A | |||
| BP160; | 160A | 100A | |||
| BS160; | 160A | 100A | |||
| Odbieraki niesprężynujące górne | |||||
| Okrągłe przewody jezdne miedziane | GP63; | 63A | 40A | ||
| GP100; | 100A | 63A | |||
| GS100; | 100A | 63A | |||
| GP160; | 160A | 100A | |||
| GS160; | 160A | 100A | |||
| Symbol | Numer katalogowy | Rodzaj ślizgu | Prąd znamionowy przy pracy przerywanej | Prąd znamionowy przy pracy ciągłej | Zastosowanie |
|---|---|---|---|---|---|
| MZ-63 | A31-5000 | cynkowy | 63A | 40A | do przewodów jezdnych stalowych |
| MZ-100 | A31-5100 | cynkowy | 100A | 63A | do przewodów jezdnych stalowych |
| MZ-160 | A31-5200 | cynkowy | 160A | 100A | do przewodów jezdnych stalowych |
| MM-63 | A31-3000 | metalografitowy | 63A | 40A | do przewodów jezdnych miedzianych |
| MM-100 | A31-3100 | metalografitowy | 100A | 63A | do przewodów jezdnych miedzianych |
| MM-160 | A31-3200 | metalografitowy | 160A | 100A | do przewodów jezdnych miedzianych |
| MS-100 | A31-4100 | mosiężny | 100A | 63A | do przewodów jezdnych miedzianych, krótkotrwało stalowych |
| MS-160 | A31-4200 | mosiężny | 160A | 100A | do przewodów jezdnych miedzianych, krótkotrwało stalowych |
