| Producent | Pokój |
| Seria | Odbieraki DM, DS, DZ |
| Typ produktu | Odbierak prądu sprężynujący |
| Znamionowe napięcie izolacji Ui | 1kV |
| Prędkość max. | 2m/s |

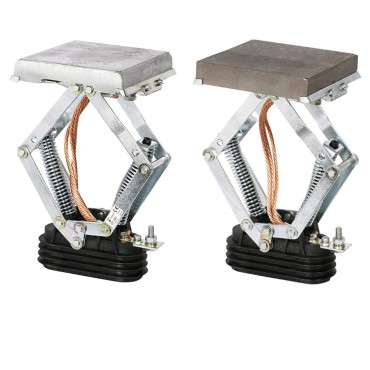

Odbieraki sprężynujące duże:
DM-100, DM-160, DM-250
DS-100, DS-160, DS-250
DZ-100, DZ-160, DZ-250
Odbieraki prądu do suwnic służą do utrzymywania ciągłego połączenia elektrycznego pomiędzy przewodem zasilającym (jezdnym) a aparaturą elektryczną urządzenia dźwigowego przeznaczonego do ruchu.
Odbieraki te są wyposażone w ślizgi metalografitowe, mosiężne lub cynkowe dzięki czemu mogą być stosowane do każdego rodzaju powszechnie stosowanych przewodów lub szyn jezdnych.
| Dane techniczne | |||
| WIELKOŚCI | 100 | 160 | 250 |
| Norma | ZN-99/S.I.A.E.-001 | ZN-99/S.I.A.E.-001 | ZN-99/S.I.A.E.-001 |
| Napięcie znamionowe izolacji | 1kV | 1kV | 1kV |
| Napięcie probiercze dla sprawdzenia wytrzymałości elektr. izolacji |
3,5kV | 3,5kV | 3,5kV |
| Prędkość max. | 2 m/s | 2m/s | 2 m/s |
| Prąd znamionowy przy pracy przerywanej | 100A | 160A | 250A |
| Prąd znamionowy przy pracy ciągłej | 63A | 100A | 160A |
| Prąd cieplny 0,1s | 6kA | 7kA | 10kA |
| Prąd znamionowy szczytowy | 9kA | 10kA | 15kA |
| Siła docisku do przewodu jezdnego dla wychylenia znamionowego |
25N±50% | 45N±50% | 85N±50% |
| Wychylenie znamionowe ślizgu | 190mm | 190mm | 190mm |
| Trwałość mechaniczna | 0,5x10" cykli | 0,5x10" cykli | 0,5x10" cykli |

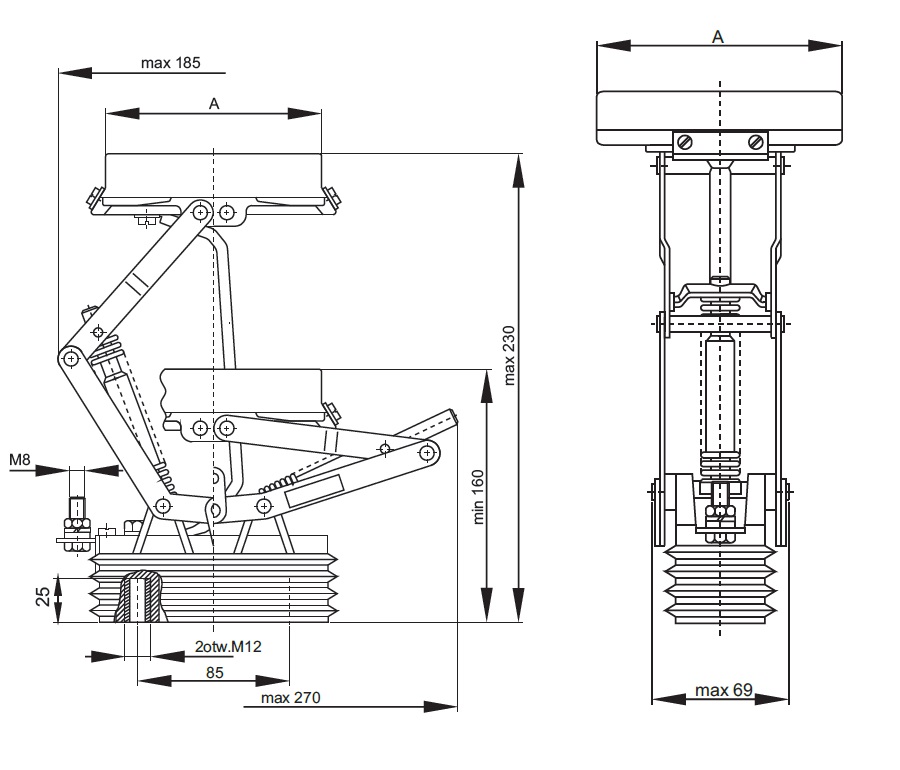

| Wymiar ślizgu (A) | 80mm | 100mm | 140mm |
| Masa DM | 1,75kg±10% | 2,00kg±10% | 3,00kg±10% |
| Masa DS | 2,20kg±10% | 2,60kg±10% | 4,15kg±10% |
| Masa DZ | 2,00kg±10% | 2,60kg±10% | 4,00kg±10% |
| Typy odbieraków rodzaju D | ||||||
| NAZWA | Nr katal. | Ozn. | Nr katal. | Ozn. | Nr katal. | Ozn. |
| Odbierak rodzaj (D) ze ślizgiem metalografitowym typu (M) |
31-0100 | DM100 | 31-0200 | DM160 | 31-0300 | DM250 |
| Odbierak rodzaj (D) ze ślizgiem mosiężnym typu (S) |
31-1100 | DS100 | 31-1200 | DS160 | 31-1300 | DS250 |
| Odbierak rodzaj (D) ze ślizgiem cynkowym typu (Z) |
31-2100 | DZ100 | 31-2200 | DZ160 | 31-2300 | DZ250 |
| Części do odbieraków rodzaju D | ||||||
| NAZWA | Nr katal. | Ozn. | Nr katal. | Ozn. | Nr katal. | Ozn. |
| Ślizg metalografitowy typu (M) do przewodów jezdnych miedzianych |
33-3100 | do DM100 (D-431602) |
33-3200 | do DM160 (D-431603) |
33-0300 | do DM250 (D-452500) |
| Ślizg mosiężny typu (S) do przewodów jezdnych miedzianych, dopuszczalna krótkotrwała współpraca z przewodem jezdnym stalowym |
33-4100 | do DS100 (D-327402) |
33-1200 | do DS160 (D-327403) |
33-1300 | do DS250 (D-327404) |
| Ślizg cynkowy typu (Z) do przewodów jezdnych stalowych |
33-5100 | do DZ100 (D-431202) |
33-5200 | do DZ160 (D-431203) |
33-5300 | do DZ250 (D-431204) |
| Korpus odbieraka do ślizgu typu (M) | 31-0110 | 31-0210 | 31-0310 | |||
| Korpus odbieraka do ślizgu typu (S) | 31-1110 | 31-1210 | 31-1310 | |||
| Korpus odbieraka do ślizgu typu (Z) | 31-2110 | 31-2210 | 31-2310 | |||
Uwaga: Ślizg metalografitowy D^52500 do odbieraków DM250 składa się z dwóch części o wymiarach 70x140 (wymiar 140 między trzymaczami ślizgu)
Dobór odbieraków do przewodów jezdnych:
| Rodzaj przewodów jezdnych | Ozn. odbieraka | Opis odbieraka | Prąd znam. przy pracy przeryw. | Prąd znam. przy pracy ciągłej | |
| Odbieraki sprężynujące ze ślizgiem mosiężnym i cynkowym o wychyleniu: | |||||
| znamionowym | granicznym | ||||
| Szyny profilowe stalowe | MS63; MZ63 | 160mm | 142-182mm | 63A | 40A |
| MS100; MZ100 | 160mm | 142-182mm | 100A | 63A | |
| MS160; MZ160 | 160mm | 142-182mm | 160A | 100A | |
| DS100; DZ100 | 190mm | 160-230mm | 100A | 63A | |
| DS160; DZ160 | 190mm | 160-230mm | 160A | 100A | |
| DS250; DZ250 | 190mm | 160-230mm | 250A | 160A | |
| Odbieraki sprężynujące ze ślizgiem mosiężnym i metalografitowym o wychyleniu: | |||||
| znamionowym | granicznym | ||||
| Profilowe przewody jezdne miedziane | MS63; MM63 | 160mm | 142-182mm | 63A | 40A |
| MS100; MM100 | 160mm | 142-182mm | 100A | 63A | |
| MS160; MM160 | 160mm | 142-182mm | 160A | 100A | |
| DS100; DM100 | 190mm | 160-230mm | 100A | 63A | |
| DS160; DM160 | 190mm | 160-230mm | 160A | 100A | |
| DS250; DM250 | 190mm | 160-230mm | 250A | 160A | |
| Odbieraki niesprężynujące boczne | |||||
| Okrągłe przewody jezdne miedziane | BP63; | 63A | 40A | ||
| BP100; | 100A | 63A | |||
| BS100; | 100A | 63A | |||
| BP160; | 160A | 100A | |||
| BS160; | 160A | 100A | |||
| Odbieraki niesprężynujące górne | |||||
| Okrągłe przewody jezdne miedziane | GP63; | 63A | 40A | ||
| GP100; | 100A | 63A | |||
| GS100; | 100A | 63A | |||
| GP160; | 160A | 100A | |||
| GS160; | 160A | 100A | |||
| Symbol | Numer katalogowy | Rodzaj ślizgu | Prąd znamionowy przy pracy przerywanej | Prąd znamionowy przy pracy ciągłej | Zastosowanie |
|---|---|---|---|---|---|
| DM-100 | A31-0100 | metalografitowy | 100A | 63A | do przewodów jezdnych miedzianych |
| DM-160 | A31-0200 | metalografitowy | 160A | 100A | do przewodów jezdnych miedzianych |
| DM-250 | A31-0300 | metalografitowy | 250A | 160A | do przewodów jezdnych miedzianych |
| DS-100 | A31-1100 | mosiężny | 100A | 63A | do przewodów jezdnych miedzianych, krótkotrwało stalowych |
| DS-160 | A31-1200 | mosiężny | 160A | 100A | do przewodów jezdnych miedzianych, krótkotrwało stalowych |
| DS-250 | A31-1300 | mosiężny | 250A | 160A | do przewodów jezdnych miedzianych, krótkotrwało stalowych |
| DZ-100 | A31-2100 | cynkowy | 100A | 63A | do przewodów jezdnych stalowych |
| DZ-160 | A31-2200 | cynkowy | 160A | 100A | do przewodów jezdnych stalowych |
| DZ-250 | A31-2300 | cynkowy | 250A | 160A | do przewodów jezdnych stalowych |
