| Producent | Lovato Electric |
| Seria | KS |
| Typ produktu | Mikrowyłącznik |
| Materiał korpusu | Termoplastyczny polimer |
| Klasa szczelności | IP00 lub IP20 z osłoną styków |
| Kolor | czarny |
| Maksymalna częstość załączeń | 240 cykli/min |
| Prędkość przełączania | 0.01…1m/s |
| Szybkość uruchamiania | 0.05…1m/s |
| Trwałość elektryczna | 500 000 cykli |
| Trwałość mechaniczna | 20 milionów cykli |
| Znamionowy prąd termiczny umowny | 15A |
| Przewodność styków | 10mA/5V |
| Temperatura pracy | -25…+75°C |

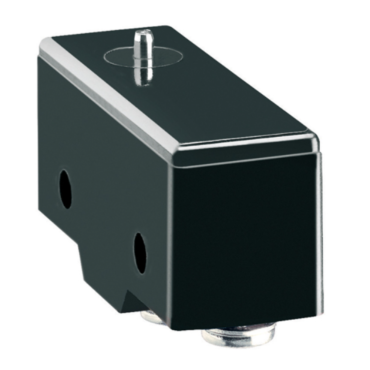

Mikrołączniki krańcowe serii KS firmy Lovato Electric to łączniki krańcowe miniaturowe w obudowie z tworzywa sztucznego. Charakteryzuja się kompaktwą budową oraz wysoką trwałością elektryczną i mechaniczną. Obudowa wykonana jest z termoplastycznego polimeru. Stopień ochrony IP00 lub IP20 z osłoną zacisków KSSC. Łączniki oferowane są z różnymi aktywatorami, z popychaczem punktowym płaskim, z rolką, z różnej długości dźwigniami z rolką lub bez, z prętem itp. Mogą pracować w temperaturze -25...+70°C.
|
Typ łącznika. |
Kod katalogowy |
Opis łącznika |
| Trzpień wciskany. Metalowy. Szpilka | ||
 |
KSA1F | Zestyki 1NO/NC. Zaciski Faston |
|
KSA1S
|
Zestyki 1NO/NC. Zaciski do lutowania
|
|
|
KSA1V
|
Zestyki 1NO/NC. Zaciski śrubowe
|
|
| Trzpień wciskany. Metalowy. Trzpień wysoki | ||
 |
KSA2F
|
Zestyki 1NO/NC. Zaciski Faston
|
| KSA2S | Zestyki 1NO/NC. Zaciski do lutowania | |
|
KSA2V
|
Zestyki 1NO/NC. Zaciski śrubowe | |
| Trzpień wciskany. Metalowy. Trzpień niski | ||
 |
KSA3F | Zestyki 1NO/NC. Zaciski Faston |
|
KSA3S
|
Zestyki 1NO/NC. Zaciski do lutowania | |
|
KSA3V
|
Zestyki 1NO/NC. Zaciski śrubowe | |
| Trzpień wciskany. Metalowy. Montaż głowicy śrubą M12 | ||
 |
KSA4F |
Zestyki 1NO/NC. Zaciski Faston
|
|
KSA4S
|
Zestyki 1NO/NC. Zaciski do lutowania
|
|
|
KSA4V
|
Zestyki 1NO/NC. Zaciski śrubowe
|
|
|
Przycisk
|
||
 |
KSA9F
|
Zestyki 1NO/NC. Zaciski Faston
|
|
KSA9S
|
Zestyki 1NO/NC. Zaciski do lutowania | |
|
KSA9V
|
Zestyki 1NO/NC. Zaciski śrubowe | |
|
Trzpień wciskany z rolką. Montaż głowicy śrubą M12
|
||
 |
KSB1F
|
Zestyki 1NO/NC. Zaciski Faston
|
|
KSB1S
|
Zestyki 1NO/NC. Zaciski do lutowania | |
|
KSB1V
|
Zestyki 1NO/NC. Zaciski śrubowe | |
|
Trzpień wciskany z rolką. Montaż głowicy śrubą M12, przesunięcie 90°
|
||
 |
KSB2F
|
Zestyki 1NO/NC. Zaciski Faston
|
|
KSB2S
|
Zestyki 1NO/NC. Zaciski do lutowania | |
|
KSB2V
|
Zestyki 1NO/NC. Zaciski śrubowe | |
|
Dźwignia z rolką. 26.6mm/1.05in
|
||
 |
KSC1F
|
Zestyki 1NO/NC. Zaciski Faston
|
|
KSC1S
|
Zestyki 1NO/NC. Zaciski do lutowania | |
|
KSC1V
|
Zestyki 1NO/NC. Zaciski śrubowe | |
|
Dźwignia z rolką. 48.5mm/1.91in
|
||
 |
KSC2F
|
Zestyki 1NO/NC. Zaciski Faston
|
|
KSC2S
|
Zestyki 1NO/NC. Zaciski do lutowania | |
|
KSC2V
|
Zestyki 1NO/NC. Zaciski śrubowe | |
|
Dźwignia z rolką. 38mm/1.5in
|
||
 |
KSC3F
|
Zestyki 1NO/NC. Zaciski Faston
|
|
KSC3S
|
Zestyki 1NO/NC. Zaciski do lutowania | |
|
KSC3V
|
Zestyki 1NO/NC. Zaciski śrubowe | |
|
Dźwignia z rolką. Dźwignia z rolką jednokierunkową
|
||
 |
KSC9F
|
Zestyki 1NO/NC. Zaciski Faston
|
|
KSC9S
|
Zestyki 1NO/NC. Zaciski do lutowania | |
|
KSC9V
|
Zestyki 1NO/NC. Zaciski śrubowe | |
|
Dźwignia. 63mm/2.48in
|
||
 |
KSL1F
|
Zestyki 1NO/NC. Zaciski Faston
|
|
KSL1S
|
Zestyki 1NO/NC. Zaciski do lutowania | |
|
KSL1V
|
Zestyki 1NO/NC. Zaciski śrubowe | |
|
Dźwignia. 54mm/2.13in
|
||
 |
KSL2F
|
Zestyki 1NO/NC. Zaciski Faston
|
|
KSL2S
|
Zestyki 1NO/NC. Zaciski do lutowania | |
| KSL2V | Zestyki 1NO/NC. Zaciski śrubowe | |
|
Dźwignia. 168,3mm/6.63in
|
||
 |
KSL3F
|
Zestyki 1NO/NC. Zaciski Faston
|
|
KSL3S
|
Zestyki 1NO/NC. Zaciski do lutowania | |
|
KSL3V
|
Zestyki 1NO/NC. Zaciski śrubowe | |
|
Akcesoria
|
||
 |
KSSC01 | Osłona zacisków |
| KSSCB2 | Osłona zacisków z dławnicą | |
