Mikrołączniki krańcowe

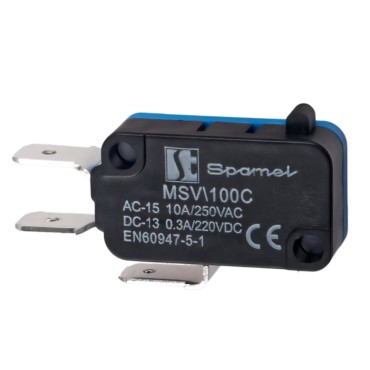

Mikrołączniki krańcowe serii MSV

Producent: Spamel
Przejdź do e-sklepu
Producent Spamel
Seria MSV
Typ produktu Mikrołącznik krańcowy
Materiał korpusu plastik
Konfiguracja styków przełączne 1CO
Prąd znamionowy 10A 250V AC-15 / 0,3A 220V DC-13
Wytrzymałość elektryczna ponad 300 tyś. razy
Częstotliwość łączenia (elektryczna) 20 łączeń /min
Rodzaj zacisków zaciski fastonowe 6,3 mm
  • Opis
  • Załączniki
  • Tabela wykonań

Mikrołączniki krańcowe serii MSV firmy Spamel to łączniki krańcowe miniaturowe w obudowie z tworzywa sztucznego. Charakteryzuja się kompaktwą budową oraz wysoką trwałością elektryczną i mechaniczną. Stopień ochrony IP00. Łączniki oferowane są z różnymi aktywatorami, z popychaczem punktowym płaskim, z rolką, z różnej długości dźwigniami z rolką lub bez. Łączniki mogą pracować w temperaturze -10...+70°C (bez szronienia).



Parametry



Napięcie
znamionowe

 Obciążenie nieindukcyjne (A) Obciążenie indukcyjne (A)

Prąd
rozruchowy
Obciążenie
rezystancyjne		 Obciążenie
lampki		 Obciążenie
indukcyjne		 Obciążenie
silnikowe
NC NO NC NO NC NO NC NO NC NO

250VAC

8VDC

30VDC

125VDC

250VDC

10

10

6

0,3

0,3

1,5

3

3

0,1

0,05

6

6

6

0,6

0,3

2

3

3

0,1

0,05





maks.



Dane techniczne
Prąd znamionowy 10 A
Napięcie wytrzymywalne Zaciski nieciągłe: 1000 VAC, 50/60 Hz przez 1 minutę
Metalowe części pod napięciem i bez napięcia, między zaciskiem a uziemieniem: 1500VAC, 50/60 Hz przez 1 minutę
Rezystancja izolacji pow. 100 MΩ (przy 500 VDC)
Rezystancja zestyku maks. 15mΩ (wartość początkowa)
Szybkość łączenia  0,1mm~1m/s
Częstotliwość łączenia Mechaniczna: 240 łączeń/min
Elektryczna: 20 łączeń/min
Odporność na udary Wytrzymałość: maksymalnie 1000 m/s2 (ok. 100G)
Zakłócenie działania: maks. 200 m/s2 (100G)
Odporność na wibracje Zakłócenie działania: 10 do 55 Hz, 1,5 mm rot.
Wilgotność Poniżej 85% wilg. wzgl.
Wytrzymałość Mechaniczna: ponad 10 mln razy
Elektryczna: ponad 300000 razy
Temperatura -10 ... +70°C (bez oszronienia)
