| Producent | Spamel |
| Seria | MS |
| Typ produktu | Mikrołącznik krańcowy |
| Materiał korpusu | plastik |
| Stopień ochrony | IP00 (IP20 z osłoną styków) |
| Konfiguracja styków | przełączne 1NO/1NC |
| Prąd znamionowy | 15A 250V AC-15 / 0,3A 220V DC-13 |
| Wytrzymałość elektryczna | ponad 500 tyś. łączeń |
| Częstotliwość łączenia mechaniczna | 20 łączeń/min |
| Częstotliwość łączenia elektryczna | 240 łączeń/min |
| Wymiar korpusu | 49.2x25.3 mm |

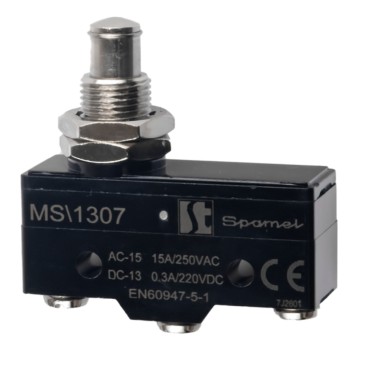

Mikrołączniki krańcowe serii MS firmy Spamel to łączniki krańcowe miniaturowe w obudowie z tworzywa sztucznego. Charakteryzuja się kompaktwą budową oraz wysoką trwałością elektryczną i mechaniczną. Stopień ochrony IP00 lub IP20 z osłoną zacisków MS\Y. Łączniki oferowane są z różnymi aktywatorami, z popychaczem punktowym płaskim, z rolką, z różnej długości dźwigniami z rolką lub bez. Łączniki mogą pracować w temperaturze -25...+80°C (bez oblodzenia), w uszczelnieniu: -15 ... +80°C.
Działanie styków:
| Parametry | ||||||||||
|
Napięcie |
Obciążenie nieindukcyjne (A) | Obciążenie indukcyjne (A) |
Prąd |
|||||||
| Obciążenie rezystancyjne |
Obciążenie lampki |
Obciążenie indukcyjne |
Obciążenie silnikowe |
|||||||
| NC | NO | NC | NO | NC | NO | NC | NO | NC | NO | |
|
125VAC 250VAC 500VAC |
15 15 3 |
3 2,5 1,5 |
1,5 1,25 0,75 |
15 15 2,5 |
5 3 1,5 |
2,5 1,5 0,75 |
max 30 |
max 15 |
||
|
8VAC 14VAC 30VAC 125VAC 250VAC |
15 15 6(2) 0,4 0,2 |
3 3 3 0,4 0,2 |
1,5 1,5 1,5 0,4 0,2 |
15 10 5 0,05 0,03 |
5 5 5 0,05 0,03 |
2,5 2,5 2,5 0,05 0,03 |
||||
| Dane techniczne | |
| Temperatura otoczenia | Standardowego użytku: -25 ... +80°C (bez oblodzenia) W uszczelnieniu: -15 ... +80°C (bez oblodzenia) |
| Rezystancja izolacji | min. 100 MΩ (przy 500 VDC) |
| Rezystancja zestyku | maks. 15mΩ (wartość początkowa) |
| Szybkość łączenia | 0,01mm-1m/s |
| Częstotliwość łączenia | Mechaniczna: 240 łączeń/min Elektryczna: 20 łączeń/min |
| Odporność na udary | Trwałość mechaniczna: 1000 m/s2 (ok. 100G) Zakłócenie działania: 300 m/s2 (ok. 30G) |
| Odporność na wibracje | 10-55Hz,1.5mm podw. Amplituda |
| Wilgotność | Typ do zastosowań ogólnych: 85% wilg. wzgl. maks., Typ z uszczelnieniem: 85% wilg. wzgl. maks. |
| Wytrzymałość | Mechaniczna: 20 000 000 łączeń/min Elektryczna: 500 000 łączeń/min |
| Wytrzymałość dielektryczna | 1000VAC, 50/60 Hz przez 1 minutę między zaciskami o takiej samej polaryzacji 1500VAC, 50/60 Hz przez 1 minutę między każdym zaciskiem a uziemieniem 1500VAC, 50/60 Hz przez 1 minutę między każdym zaciskiem a uziemieniem |
