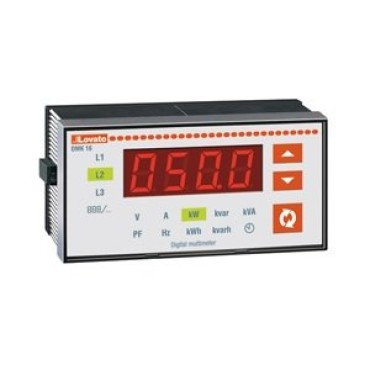

Charakterystyka ogólna
MuItimetry cyfrowe DMK16 mają obudowę do montażu tablicowego (96x48mm). Pomiary dokonywane są metodą TRMS (rzeczywiste wartości skuteczne), przez co możliwe są prawidłowe pomiary nawet przy napięciach z wysoką zawartością
składowych harmonicznych.
Charakterystyka robocza
- zasilanie pomocnicze: 220... 240VAC
- częstotliwość pracy: 50...60Hz
- pomiary rzeczywistych wartości skutecznych
- dokładność pomiaru: napięcie: ±0,25% pełnej skali ±t cyfra prąd: ±0,5% pełnej skali ±1 cyfra
- dokładność pomiaru mocy czynnej: klasa 2 (lEC/EN 62053-21 i lEC/EN 62053-23)
- zapis wartości maksymalnych i minimalnych
- zakres pomiaru napięcia: 35...B60VAC
- zakres pomiaru prądu: 0,05...5.75A
- częstotliwość pracy: 45...65Hz
- przekładnia napięciowa: 1,00...500,0
- strona pierwotna przekład ni ka prądowego: 5...10 000
- obudowa: do montażu tablicowego 96x48mm
- zaciski 4mm2
- stopień ochrony od przodu IP54, IP20 na zaciskach.
Certyfikaty i zgodności:
Uzyskane certyfikaty: cULus, EAC.
Zgodne z normami: lEC/EN 61010-1, lEC/EN 61000-6-2,
lEC/EN 61000-6-3, UL50B, CSA C22.2 nr 14.
Mierniki cyfrowe DMK16
| Kod zamówienia | Opis | Ilość w opak. Szt. |
Masa kg |
| DMK 16 | 3 napięcia fazowe 3 napięcia międzyfazowe 3 prądy fazowe 4 moce czynne (fazowe-całk.) 4 moce bierne (fazowe-całkowita) 4 moce pozorne (fazowe-całkowita) 3 współczynniki mocy fazowe 1 częstotliwość 1 energia czynna (kWh) 1 energia bierna (kvarh) 1 licznik 3 napięcia maks. fazowe 3 napięcia maks. miedzyfaz 3 prądy maks. fazowe 4 moce czynne maks. (fazowe-całkowita) 4 moce bierne maks. (fazowe-całkowita) 4 moce pozorne maks. (fazowe-całkowita) 3 napięcia min. fazowe 3 napięcia min, miedzyfaz 3 prądy min. fazowe 4 moce czynne min. (fazowe-całkowita) 4 moce bierne min. (fazowe-całkowita) 4 moce pozorne min. (fazowe-całkowita) |
1 | 0,350 |
Charakterystyka ogólna
Multimetry cyfrowe DMK 16 R1 mają obudowę do montażu tablicowego (96x48mm). Pomiary dokonywane są metodą TRMS (rzeczywiste wartości skuteczne), przez co możliwe są prawidłowe pomiary nawet przy napięciach z wysoką zawartością składowych harmonicznych.
Charakterystyka robocza
- zasilanie pomocnicze: 220...240VAC
- częstotliwość pracy: 50...60Hz
- pomiary rzeczywistych wartości skutecznych
- dokładność pomiaru napięcia: +0,25% pełnej skali ±1 cyfra; prądu: ±0,5% pełnej skali ±1 cyfra
- dokładność pomiaru mocy czynnej: klasa 2 (IEC/EN 62053-21 i IEC/EN 62053-23)
- zapis wartości HIGH i LOW
- zakres pomiaru napięcia: 35...660VAC
- zakres pomiaru prądu: 0,05...5,75A
- częstotliwość pracy 45...65Hz
- przekładnia napięciowa: 1,00...500,0
- strona pierwotna przekładnika prądowego: 5...10 000
- 1 wyjście przekaźnikowe z 1 zestykiem przełącznym
- obudowa: do montażu tablicowego 96x48mm
- zaciski 4mm2
- stopień ochrony od przodu IP54, IP20 na zaciskach.
Programowalne wyjście przekaźnikowe
- napięcie
• zanik fazy: OFF/5...85%
• napięcie maksymalne: OFF/102...120%
• napięcie minimalne: OFF/70...98%
• asymetria: OFF/2...20%
• kolejność faz: OFF/L1-L2-L3/L3-L2-L1
- prąd
• wyłączenie ochrony dla prądu maksymalnego: OFF/2... 100%
• prąd maksymalny: OFF/102...200%
• maksymalny próg prądu chwilowego: OFF/110...600%
• prąd minimalny: OFF/5...98%
• asymetria: OFF/2...20%
- współczynnik mocy
• maksymalny współczynnik mocy: 0,10...1,00
• minimalny współczynnik mocy: 0,10...1,00
- opóźnienie dla napięcia minimalnego i maksymalnego, opóźnienie dla prądu minimalnego i maksymalnego lub zaniku prądu i fazy, asymetrii, min. i maks. współczynnika mocy: 0,0...900,0s.
Certyfikaty i zgodności:
Uzyskane certyfikaty: cULus, EAC.
Zgodne z normami: IEC/EN 61010-1, IEC/EN 61000-6-2,
IEC/EN 61000-6-3, UL508, CSA C22.2 nr 14.
Mierniki cyfrowe DMK16 R1
| Kod zamówienia | Opis | Wyj. przek. Szt. |
ilość w opak. Szt. |
Masa kg |
| DMK 16 R1 *(1) |
3 napięcia fazowe 3 napięcia międzyfazowe 3 prądy fazowe 4 moce czynne (fazowe-całkowita) 4 moce bierne (fazowe-całkowita) 4 moce pozorne (fazowe-całkowita) 3 współczynniki mocy fazowe 1 częstotliwość 1 energia czynna (kWh) 1 energia bierna (kvarh) 1 licznik 3 napięcia maks. fazowe 3 napięcia maks. międzyfazowe 3 prądy maks. fazowe 4 moce czynne maks. (fazowe-całkowita) 4 moce bierne maks. (fazowe-całk) 4 moce pozorne maks. (fazowe-całk) 3 napięcia min. fazowe 3 napięcia min, międzyfazowe 3 prądy min. fazowe 4 moce czynne min. (fazowe-całkowita) 4 moce bierne min. (fazowe-całk.) 4 moce pozorne min. (fazowe-całk) 2 współczynniki mocy min. i maks. |
1 | 1 | 0,353 |
| *(1) Możliwość podłączenia w układach jednofazowych. | ||||
Obudowy Harting do złącz wielostykowych , rozmiar 16 B , dwa rygle
| Zdjęcia | Nazwa | Numer katalogowy |
Opis |
 |
Han 16B-gs-M25 | 19 30 016 1521 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
| |
Han 16B-gs-M32 | 19 30 016 1522 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
 |
Han 16B-gs-M32 | 19 30 016 0527 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
| |
Han 16B-gs-M40 | 19 30 016 0528 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
 |
Han 16B-gw2-M25 | 19 30 016 0666 | górna część obudowy z metrycznym gwintem przyłączeniowym z kątowym wyprowadzeniem kabla z dwoma wejściami kablowymi |
 |
Han 16B-gg-M25 | 19 30 016 1421 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
|
Han 16B-gg-M32 | 19 30 016 1422 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
 |
Han 16B-gg-M32 | 19 30 016 0427 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
| |
Han 16B-gg-M40 | 19 30 016 0428 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
 |
Han 16B-gg2-M25 | 19 30 016 0466 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry z dwoma wejściami kablowymi |
 |
Han 16B-g | 09 30 016 0801 | górna część obudowy z metrycznym gwintem przyłączeniowym bez wyprowadzenia kabla |
| Zdjęcia | Nazwa | Numer katalogowy | Opis |
 |
Han 16B-agg-QB | 09 30 016 0301 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na przegrodach |
 |
Han 16B-asg1-QB-M25 | 19 30 016 1231 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z jednym wejściem kablowym |
| |
Han 16B-asg2-QB-M25 | 19 30 016 1271 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z dwoma wejściami kablowymi |
 |
Han 16B-asg1-QB-M32 | 19 30 016 0232 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z jednym wejściem kablowym |
| |
Han 16B-asg2-QB-M25 | 19 30 016 0271 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z dwoma wejściami kablowymi |
| |
Han 16B-asg2-QB-M32 | 19 30 016 0272 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z dwoma wejściami kablowymi |

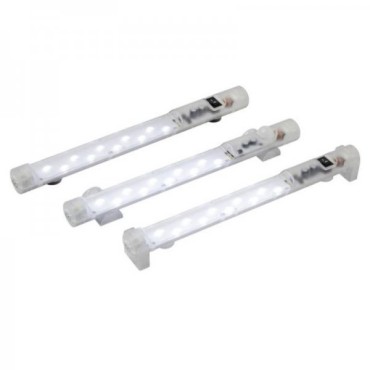

Lampy serii LED 025 są przeznaczone do wszystkich typów obudów, zwłaszcza do rozwiązań gdzie nie ma dużo miejsca. Technologia LED zapewnia długą żywotność źródła światła. Lampy są dostępne z silnym mocowaniem magnetycznym pozwalającym na szybki montaż w każdej metalowej obudowie. Lampa może być także montowana śrubowo za pomocą uchwytów stałych a także uchwytów pozwalających na przekręcanie i ustawianie strumienia lampy (mocowanie klipsowe). Wtyczki i kable umożliwiają szybkie podłączenie jednej lampy z drugą a zintegrowane zasilacze dostarczają odpowiedniej mocy dla następnych lamp w łańcuchu. Konstrukcja pozwala na podłączenie aż do 10 lamp w kaskadzie (do 5 lamp dla wersji DC 12V).
Podstawowe cechy:
| Pobór mocy | max. 5W |
| Jasność | 400Lm przy 120° (odpowiada 1200Lm przy 360°, odpowiednik żarówki 95W) |
| Rodzaj źródła światła | diody LED, kąt świecenia 120°, kolor światła: jasny dzienny, temperatura: 6000 do 7000K |
| Żywotność | 60 000h przy +20°C |
| Podłączenie | 2-polowy wtyk z mechanizmem zatrzaskowym AC: max. 2,5A / AC 240V, kolor wtyku - biały DC: max. 2,5A / DC 60V, kolor wtyku - niebieski |
| Montaż | magnetyczny, śrubowy (M5) lub klipsowy (M6) |
| Obudowa | tworzywo sztuczne, przezroczyste |
| Temperatura pracy i składowania | -30 do +60°C / -40 do +85°C |
| Stopień i klasa ochrony | IP20 / II (podwójna izolacja), DC 12V: IP20 / III (niskie napięcie zasilania) |
Opcje montażu: Lampy są dostępne z silnym mocowaniem magnetycznym umożliwiającym łatwy montaż w każdej, stalowej obudowie. Klasyczne mocowanie śrubowe umożliwia montaż na każdej powierzchni. Montaż klipsowy realizowany za pomocą specjalnie zaprojektowanych uchwytów klipsowych może być także realizowany na każdej powierzchni. Uchwyty klipsowe przykręcane do obudowy za pomocą śrub, umożliwiają swobodne przekręcanie i pozycjonowanie lampy w osi aby jeszcze lepiej ukierunkować strumień światła.
|
Nr katalogowy |
Nr katalogowy |
Nr katalogowy |
Napięcie |
Wyłącznik |
|
02540.0-00
|
02540.0-01
|
02540.0-03 |
100-240V AC
|
0-I
|
|
02540.1-00
|
02540.1-01
|
02540.1-03
|
24-48V DC
|
0-I
|
|
02540.2-00
|
02540.2-01
|
02540.2-03
|
12V DC |
0-I
|
|
02541.0-00
|
02541.0-01
|
02541.0-03
|
100-240V AC
|
Czujnik ruchu¹
|
|
02541.1-00
|
02541.1-01 | 02541.1-03 |
24-48V DC
|
Czujnik ruchu¹
|
¹ Zwłoka czasowa wyłączenia ok. 5 min.
