Charakterystyka ogólna
Mierniki cyfrowe DMK 1... mają obudowę do montażu tablicowego (96x48mm). Pomiary dokonywane są metodą TRMS (rzeczywiste wartości skuteczne), przez co możliwe są prawidłowe pomiary nawet przy napięciach z wysoką zawartością składowych harmonicznych.
Charakterystyka robocza
- zasilanie pomocnicze: 220...240VAC
- częstotliwość pracy: 50...60Hz
- pomiary rzeczywistych wartości skutecznych
- zapis wartości maksymalnych i minimalnych
- 1 wyjście przekaźnikowe z 1 zestykiem przełącznym (tylko dla wersji DMK...R1)
- obudowa do montażu tablicowego 96x48mm
- zaciski 4mm2
- stopień ochrony od przodu IP54; IP20 na zaciskach.
DMK 10 - DMK 10 R1
- zakres pomiaru napięcia: 15...660VAC
- częstotliwość pracy: 45...65Hz
- przekładnia napięciowa: 1,00...500,00
- dokładność pomiaru: ±0.25% pełnej skali, ±1 cyfra
DMK 11 - DMK 11 R1
- zakres pomiaru prądu: 0,05...5,75A
- częstotliwość pracy 45...65Hz
- strona pierwotna przekładnika prądowego: 5...10 000
- dokładność pomiaru: ±0.5% pełnej skali, ±1 cyfra
DMK 15 - DMK 15 R1
- zakres pomiaru napięcia: 35...660VAC
- zakres pomiaru prądu: 0,05...5,75A
- częstotliwość pracy: 45...65Hz
- przekładnia napięciowa: 1,00...500,0
- strona pierwotna przekładnika prądowego: 5... 10 000
- dokładność pomiaru: napięcie ±0.25% pełnej skali ±1 cyfra, prąd +0.5% pełnej skali ±1 cyfra, moc ±1% pełnej skali ±1 cyfra
Mierniki cyfrowe trzyfazowe DMK 1... . Tabela wykonań
| Kod zamówienia | Pomiar Szt. |
Wyjś. przek. Szt. |
ilość w opak. Szt. |
Masa m |
| Woltomierz. | ||||
| DMK 10 | 3 napięcia fazowe | - | 1 | 0,297 |
| DMK 10 R1 *(2) | 3 napięcia międzyfazowe 3 napięcia maks. fazowe 3 napięcia maks. międzyfazowe 3 napięcia min. fazowe 3 napięcia min. międzyfazowe |
1 | 1 | 0,330 |
| Amperomierz. | ||||
| DMK 11 | 3 prądy fazowe | - | 1 | 0,292 |
| DMK 11 R1 *(2) | 3 prądy maks. fazowe 3 prądy min. fazowe |
1 | 1 | 0,336 |
| Woltomierz, amperomierz i watomierz | ||||
| DMK 15 | 3 napięcia fazowe | - | 1 | 0,332 |
| DMK 15 R1 *(1) *(2) | 3 napięcia międzyfazowe 3 prądy fazowe 4 moce czynne (fazowe-całkowita) 3 napięcia maks. fazowe 3 napięcia maks. międzyfazowe 3 prądy maks. fazowe 4 moce czynne maks. (fazowe-całkowita) 3 napięcia min. fazowe 3 napięcia min. międzyfazowe 3 prądy min.fazowe 4 moce czynne min. (fazowe-całkowita) |
1 | 1 | 0,350 |
| *(1) Możliwość podłączenia w układach jednofazowych. *(2) Wyjście przekaźnikowe z funkcją kontroli i ochrony. |
||||
Funkcja kontroli i ochrony
DMK 10 R1
- zanik fazy: OFF/5...85%
- napięcie maksymalne: OFF/102...120%
- napięcie minimalne: OFF/70... 98%
- asymetria: OFF/2...20%
- kolejność faz: OFF/L1-L2-L3/L3-L2-L1
- częstotliwość
• częstotliwość maksymalna: OFF/101...110%
• częstotliwość minimalna: OFF/90...99%
• opóźnienie dla napięcia minimalnego i maksymalnego lub zaniku fazy, asymetrii i min. i maks. częstotliwości: 0,5...900,0s.
DMK 11 R1
- zanik prądu: OFF/2...100%
- prąd maksymalny: OFF/102...200%
- maksymalny próg prądu chwilowego:OFF/110...600%
- prąd minimalny: OFF/5...98%
- asymetria: OFF/2. ..20%
- opóźnienie dla prądu minimalnego i maksymalnego lub zaniku i asymetrii ©: 0,5...900,0s.
DMK 15 R1
- napięcie
• zanik fazy: OFF/5...85%
• napięcie maksymalne: OFF/102.. .120%
• napięcie minimalne: OFF/70...98%
• asymetria: OFF/2...20%
• kolejność faz: 0FF/L1-L2-L3/L3-L2-L1
- prąd
• zanik prądu: OFF/5...85%
• prąd maksymalny: OFF/102...200%
• maksymalny próg prądu chwilowego: OFF/110...600%
• prąd minimalny: OFF/5...98%
• asymetria: OFF/2...25%
- moc
• moc znamionowa: 1-10 000
• moc maksymalna: OFF/101...200%
• maksymalny próg mocy chwilowej: 0FF/110...600%
• moc minimalna: OFF/10...99%
- częstotliwość
• częstotliwość maksymalna: OFF/101.. .110%
• częstotliwość minimalna: OFF/90.,.99%
• opóźnienie dla napięcia minimalnego i maksymalnego, opóźnienie dla prądu minimalnego i maksymalnego lub zaniku prądu i fazy, asymetrii, mocy minimalnej i maksymalnej ©: 0,0...900,0s.
Certyfikaty i zgodności:
Uzyskane certyfikaty: cULus, EAC.
Zgodne z normami: lEC/EN 61010-1, lEC/EN 6100CH6-2,
lEC/EN 61000-6-3, UL508, CSA C22.2 nr 14.

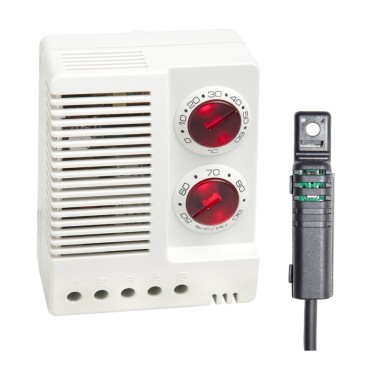

Higroterma ETF012 z zewnętrznym sensorem to elektroniczna higroterma które kontroluje temperaturę i wilgotność względną w szafach i obudowach układów elektrycznych i elektronicznych. Przy osiągnięciu zadanych wartości, załącza ogrzewanie lub wentylację. Zapobiega w ten sposób tworzeniu się kondensatu na podzespołach elektronicznych. Szeroki zakres zasilania pozwala na zastosowanie urządzenia na całym świecie. Zewnętrzny czujnik może być umiejscowiony w dowolnym miejscu w szafie aby precyzyjnie dokonywać pomiarów temperatury i wilgotności.
res napięcia zasilania| Różnica przełączania (temperatura) | 2K (±1K tolerancji) przy +25°C (+77°F), 50% RH |
| Różnica przełączania (wilgotność) | 4% RH (±1% tolerancji) przy +25°C (+77°F), 50% RH |
| Czas reakcji (wilgotność) | ok. 5s |
| Rodzaj kontaktu | przełączny CO (przekaźnik) |
| Max. prąd łączenia (wyjście przekaźnikowe) | AC 240V, 10 (1,6) A DC 60V, 0,6A |
| Max. prąd rozruchowy | AC 30A przez 10 s |
| Wskaźnik działania | LED |
| Podłączenie | 5-polowe zaciski, siła dokręcania 0,5Nm |
| Montaż | klamra mocująca na szynach DIN 35mm, EN 60715 |
| Obudowa | tworzywo sztuczne UL94 V-0, jasnoszare |
| Wymiary | 77 x 60 x 43mm |
| Pozycja pracy | pionowa |
| Temperatura pracy | -40 do +60°C |
| Stopień ochrony | IP20 |
|
Nr katalogowy |
Nr katalogowy |
Napięcie pracy |
Zakres |
Zakres wilgotności |
| 01231.0-00 | 01231.0-01 | 100-240V AC, (min. 90V AC, max. 265V AC) |
0 do +60°C | 50 do 90% RH |
| 01231.1-00 | 01231.1-01 | 24-48V DC (min. 20V DC, max. 60V DC) |
0 do +60°C | 50 do 90% RH |
Obudowy Harting do złącz wielostykowych , rozmiar 10 B , dwa rygle
| Zdjęcia | Nazwa | Numer katalogowy |
Opis |
 |
Han 10B-gs-M20 | 19 30 010 1520 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
| |
Han 10B-gs-M25 | 19 30 010 1521 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
 |
Han 10B-gs-M32 | 19 30 010 0527 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
 |
Han 10B-gg-M20 | 19 30 010 1420 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
| |
Han 10B-gg-M25 | 19 30 010 1421 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
 |
Han 10B-gg-M32 | 19 30 010 0427 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
 |
Han 10B-g | 09 30 010 0801 | górna część obudowy z metrycznym gwintem przyłączeniowym bez wyprowadzenia kabla |
| Zdjęcia | Nazwa | Numer katalogowy | Opis |
 |
Han 10B-agg-QB | 09 30 010 0301 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na przegrodach |
 |
Han 10B-asg1-QB-M20 | 19 30 010 1230 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z jednym wejściem kablowym |
| |
Han 10B-asg1-QB-M25 | 19 30 010 1231 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z jednym wejściem kablowym |
| |
Han 10B-asg2-QB-M20 | 19 30 010 1270 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni |
 |
Han 10B-asg1-QB-M25 | 19 30 010 0231 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z jednym wejściem kablowym |
| |
Han 10B-asg2-QB-M25 | 19 30 010 0271 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni |
| |
Han 10B-asg2-QB-M32 | 19 30 010 0272 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni |
