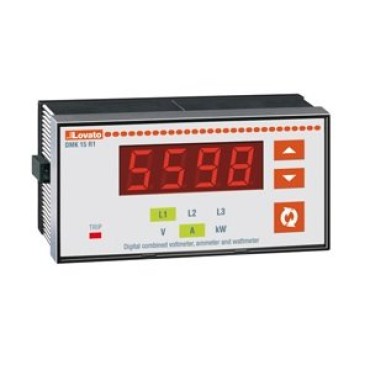

DMK 0... to mierniki do montażu tablicowego, jednofazowe, wyświetlacz LED, bez możliwości rozbudowy
Charakterystyka ogólna
Mierniki cyfrowe DMK0 ... mają obudowę do montażu tablicowego (96x48mm). Pomiary dokonywane są metodą TRMS (rzeczywiste wartości skuteczne), przez co możliwe są prawidłowe pomiary nawet przy napięciach z wysoką zawartością składowych harmonicznych.
Charakterystyka robocza
- zasilanie pomocnicze: 220-240VAC
- częstotliwość pracy: 50-60Hz
- pomiary rzeczywistych wartości skutecznych
- zapis wartości minimalnych! maksymalnych
- 1 wyjście przekaźnikowe z 1 zestykiem przełącznym (tylko dla wersji DMK..,R1)
- obudowa: do montażu tablicowego 96x48mm
- zaciski 4mm2
- stopień ochrony od przodu IP54; IP20 na zaciskach.
DMK 00 - DMK 00 R1
- zakres pomiaru napięcia: 15...660VAC
- częstotliwość pracy: 45...65Hz
- przekładnia napięciowa: 1,00...500,00
- dokładność pomiaru: ±0,25% pełnej skali, ±1 cyfra
DMK 01 - DMK 01 R1
- zakres pomiaru prądu: 0.05. ..5,75A
- częstotliwość pracy: 45...65Hz
- strona pierwotna przekładnika prądowego: 5...10000
- dokładność pomiaru: ±0.5% pełnej skali, ±1 cyfra
DMK 02
- zakres pomiaru napięcia: 15...660VAC
- zakres pomiaru prądu: 0,05...5.75A
- częstotliwość pracy: 45...65Hz
- przekładnia napięciowa: 1,00...500,00
- strana pierwotna przekładnika prądowego: OFF/5... 10000
- dokładność pomiaru:
napięcie ±0.25% pełnej skali, ±1 cyfra; prąd ±0.5% pełnej skali, ±1 cyfra
DMK 03 - DMK 03 R1
- zakres pomiaru: 15...660VAC
- zakres pomiaru częstotliwości: 45...65Hz
- dokładność pomiaru: ±1 cyfra
DMK 04 - DMK 04 R1
- błąd pomiaru соsф: ±0,5° ±1 cyfra
- pomiar соsф w 4 kwadrantach
- dokładność pomiaru: ±1°±1 cyfra
Mierniki cyfrowe jednofazowe DMK 0.... Tabela wykonań
| Kod zamówienia | Pomiar Szt. |
Wyjś. przek. Szt. |
Ilość w opak. Szt. |
Masa m |
| Woltomierz. | ||||
| DMK 00 | 1 napięcie 1 napięcie maks. 1 napięcie min. |
- | 1 | 0,290 |
| DMK 00 R1 *(2) | 1 | 1 | 0,323 | |
| Amperomierz. | ||||
| DMK 01 | 1 prąd 1 prąd maks. 1 prąd min. |
- | 1 | 0,290 |
| DMK 01 R1 *(2) | 1 | 1 | 0,323 | |
| Woltomierz lub amperomierz | ||||
| DMK 02 *(1) | 1 napięcie lub prąd 1 napięcie lub prąd maks. 1 napięcie lub prąd min. |
- | 1 | 0,290 |
| Miernik częstotliwości | ||||
| DMK 03 | 1 częstotl. 1 częstotl. maks. 1 częstotl. min. |
- | 1 | 0,290 |
| DMK 03 R1 *(2) | 1 | 1 | 0,323 | |
| Miernik соsф. | ||||
| DMK 04 | 1 соsф 1 współczynnik mocy |
- | 1 | 0,290 |
| DMK 04 R1 *(2) | 1 | 1 | 0,323 | |
| *(1) DMK 02 może pracować, jako woltomierz lub amperomierz. W komplecie dwie tabliczki przednie (A lub V). Wybór trybu pracy zależy od klienta i jego aplikacji. *(2) Wyjście przekaźnikowe z funkcją kontroli i ochrony |
||||
Funkcja kontroli i ochrony DMK 00 R1
- zanik napięcia: OFF/5...85%
- napięcie maksymalne: OFF/102...120%
- napięcie minimalne: OFF/70...98%
- opóźnienie dla napięcia minimalnego i maksymalnego !ub zaniku: 0,0..,900,0s.
DMK 01 R1
- zanik prądu: OFF/2...100%
- prąd maksymalny: OFF/102...120%
- maksymalny próg prądu chwilowego: OFF/110...600%
- prąd minimalny: OFF/5...98%
- opóźnienie dla prądu minimalnego i maksymalnego lub zaniku: 0.0...900.Gs.
DMK 03 R1
- częstotliwość maksymalna: OFF/101...110%
- częstotliwość minimalna: OFF/90...99%
- opóźnienie dla częstotliwości minimalnej i maksymalnej: 0,5...900,0s.
DMK 04 R1
- próg minimalny i/lub maksymalny cosф w 4 kwadrantach
- próg minimalny i/lub maksymalny współczynnika mocy w 4 kwadrantach
- opóźnienie dla progu minimalnego i maksymalnego: 1...9.000s.
Certyfikaty i zgodności:
Uzyskane certyfikaty: cULus, EAC.
Zgodne z normami: lEC/EN 61010-1, lEC/EN 61000-6-2,
lEC/EN 61000-6-3, UL508, CSA C22.2 nr 14.
Obudowy Harting do złącz wielostykowych , rozmiar 10 B , jeden rygiel
| Zdjęcia | Nazwa | Numer katalogowy |
Opis |
 |
Han 10B-gs-R-M20 | 19 30 010 1540 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
| |
Han 10B-gs-R-M25 | 19 30 010 1541 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
 |
Han 10B-gs-R-M32 | 19 30 010 0547 | górna część obudowy z metrycznym gwintem przyłączeniowym z bocznym wyprowadzeniem kabla |
 |
Han 10B-gg-R-M20 | 19 30 010 1440 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
| |
Han 10B-gg-R-M25 | 19 30 010 1441 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
 |
Han 10B-gg-R-M32 | 19 30 010 0447 | górna część obudowy z metrycznym gwintem przyłączeniowym z wyprowadzeniem kabla od góry |
 |
Han 10B-GG-R | 09 30 010 0803 | górna część obudowy z metrycznym gwintem przyłączeniowym bez wyprowadzenia kabla |
| Zdjęcia | Nazwa | Numer katalogowy | Opis |
 |
Han 10B-agg-LB | 09 30 010 0305 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na przegrodach |
 |
Han 10B-agg-LB-K | 09 30 010 0303 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na przegrodach z plastikową pokrywą |
 |
Han 10B-asg1-LB-M20 | 19 30 010 1250 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z jednym wejściem kablowym |
|
Han 10B-asg2-LB-M20 | 19 30 010 1290 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni |
 |
Han 10B-asg2-LB-M25 | 19 30 010 0291 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni |
|
Han 10B-asg2-LB-M32 | 19 30 010 0292 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni |
 |
Han 10B-asg1-LB-K-M20 | 19 30 010 1255 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z plastikową pokrywą z jednym wejściem kablowym |
|
Han 10B-asg2-LB-K-M20 | 19 30 010 1295 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z plastikową pokrywą |
|
Han 10B-asg2-LB-K-M20 (pokrywa Aluminiowa) |
19 30 010 2295 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z metalową pokrywą |
 |
Han 10B-asg2-LB-K-M25 | 19 30 010 0296 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z plastikową pokrywą |
|
Han 10B-asg2-LB-K-M32 | 19 30 010 0297 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z plastikową pokrywą |
|
Han 10B-asg2-LB-K-M25 (pokrywa Aluminiowa) |
19 30 010 7296 | dolna część obudowy z metrycznym gwintem przyłączeniowym montowane na powierzchni z metalową pokrywą |

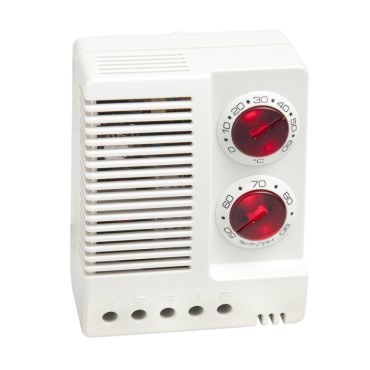

Elektroniczna higroterma ETF012 kontroluje temperaturę i wilgotność względną w szafach i obudowach układów elektrycznych i elektronicznych. Przy osiągnięciu zadanych wartości, załącza ogrzewanie lub wentylację. Zapobiega w ten sposób tworzeniu się kondensatu na podzespołach elektronicznych. Szeroki zakres zasilania pozwala na zastosowanie urządzenia na całym świecie. Dioda LED wbudowana w pokrętło informuje o pracy układu.
Podstawowe cechy:
| Różnica przełączania (temperatura) | 2K (±1K tolerancji) przy +25°C (+77°F), 50% RH |
| Różnica przełączania (wilgotność) | 4% RH (±1% tolerancji) przy +25°C (+77°F), 50% RH |
| Czas reakcji (wilgotność) | ok. 5s |
| Rodzaj kontaktu | przełączny CO (przekaźnik) |
| Max. prąd łączenia (wyjście przekaźnikowe) | AC 240V, 10 (1,6) A DC 60V, 0,6A |
| Max. prąd rozruchowy | AC 30A przez 10 s |
| Wskaźnik działania | LED |
| Podłączenie | 5-polowe zaciski, siła dokręcania 0,5Nm |
| Montaż | klamra mocująca na szynach DIN 35mm, EN 60715 |
| Obudowa | tworzywo sztuczne UL94 V-0, jasnoszare |
| Wymiary | 77 x 60 x 43mm |
| Pozycja pracy | pionowa |
| Temperatura pracy | -40 do +60°C |
| Stopień ochrony | IP20 |
|
Nr katalogowy |
Napięcie pracy |
Zakres |
Zakres wilgotności |
| 01230.0-00 | 100-240V AC, (min. 90V AC, max. 265V AC) | 0 do +60°C | 50 do 90% RH |
| 01230.1-00 | 24-48V DC (min. 20V DC, max. 60V DC) | 0 do +60°C | 50 do 90% RH |
