Mierniki parametrów sieci DMG 900 tablicowe, LCD

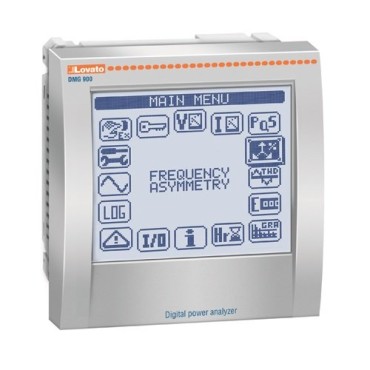

Analizatory sieci DMG 900 do montażu tablicowego,
dotykowy wyświetlacz graficzny LCD, z możliwością rozbudowy

Charakterystyka ogólna
Analizatory DMG 900..., z możliwością rozbudowy, wykonane zostały w obudowie do montażu tablicowego (96x96mm). Duży graficzny dotykowy wyświetlacz zapewnia bardzo dobre interakcje pomiędzy urządzeniem a użytkownikiem. Wysoka jakość wykonania mierników zapewnia bardzo dokładne pomiary i daje możliwość kontroli systemów dystrybucji energii. Powyższe cechy gwarantują wykrycie ewentualnych problemów z jakością energii i zapobieganie wynikającym z tego faktu konsekwencjom. Do głównych zalet mierników należą: szeroki zakres napięcia zasilania, wysoka dokładność pomiarów, możliwość rozbudowy o dodatkowe 4 moduły i prosty w obsłudze graficzny interaktywny interfejs. W ofercie znajduje się również przetwornik pomiarów DMG 900T, który może być stosowany ze zdalnym wyświetlaczem DMG 9O0RD. Analizator DMG 900T, bez wyświetlacza służy do montażu wewnątrz rozdzielni, na szynie DIN 35mm, i jest idealnym rozwiązaniem dla aplikacji, w których pomiary z różnych mierników muszą być widoczne w innym miejscu niż szafa rozdzielni. Zdalny wyświetlacz DMG 900RD podłączony do przetwornika DMG 900T umożliwia podgląd parametrów bez konieczności otwierania szafy rozdzielczej.

Główne pomiary to:
- napięcia (wartości fazowe, międzyfazowe i w przewodzie neutralnym)
- wartość napięcia zasilania (tylko DMG... D043)
- prądy fazowe
- prąd w przewodzie neutralnym (wyliczony i rzeczywisty)
- moce (czynna, bierna, pozorna, wartości fazowe i całkowite)
- współczynnik mocy (na każdą fazę i wartości całkowite)
- совф każdej z faz i wartość całkowita
- częstotliwość (mierzonej wartości napięcia)
- asymetria napięcia i prądu
- całkowite zniekształcenia harmoniczne (THD) napięcia i prądu
- analiza harmonicznych napięcia i prądu do 63 składowej
- funkcja wartości maksymalnych HIGH / minimalnych LOW / średnich AVARAGE dla wszystkich pomiarów.
- wartości maksymalnego zapotrzebowania mocy i prądu
- pomiar energii, częściowej i całkowitej: czynnej, biernej i pozornej, z funkcją programowania taryfy
- licznik godzin (całkowity i częściowy, programowalne)
- licznik impulsów do użytku ogólnego (impulsowe zliczanie zużycia wody, gazu itp.,
  tylko z modułem rozszerzeń).
- analiza Jakości Energii wg EN 50160 (tylko z modułem rozszerzeń).

Charakterystyka robocza
- zakres napięcia zasilania:
   • 90...484VAC 193,5...300VDC dla DMG 900 i DMG 900T;
   • 9...70VDC dla DMG 900 D048 i DMG 900T D048
- zakres pomiaru napięcia: 20...B30VAC (międzyfazowe), 10...480VAC (fazowe)
- możliwość zastosowania w układach średniego i wysokiego napięcia poprzez zastosowanie
  przekładników napięciowych
- znamionowy prąd wejścia pomiarowego: 5A lub 1A
- zakres pomiaru prądu: 0,01...10A lub 0,002...1.2A
- zakres pomiaru prądu przez przekładnik do 10 000A
- zakres pomiaru częstotliwości: 45...66Hz / 360...440Hz
- pomiary metodą TRMS (rzeczywiste wartości skuteczne) napięcia i prądu
- dokładność pomiaru:
   • napięcie: ±0.2% (50...830VAC)
   • prąd: ±0.2% (0,1...1.1ln)
   • moc: ±0,5% pełnej skali
   • współczynnik mocy: ±0.5%
   • częstotliwość: ±0.05%
   • energia czynna: klasa 0.5S (IEC/EN 62053-22)
   • energia bierna: klasa 2 (IEC/EN 62053-23)
- zapis danych do pamięci nietrwałej (100 zdarzeń)
- protokoły komunikacyjne Modbus-RTU, ASCII i TCP (tylko z modułem komunikacji)
- programowanie i zdalna kontrola przy użyciu oprogramowania (tylko z modułem komunikacji)
- obudowa: do montażu tablicowego 96x96mm (dla DMG 900... i DMG 900RD) i
  do montażu na szynie DIN (dla DMG 900T...)
- stopień ochrony: IP65 od przodu DMG 900 - DMG 900RD; IP20 na zaciskach DMG 900 - DMG 900T.

Certyfikaty i zgodności
Uzyskane certyfikaty: cULus, EAC (bez DMG M3).
Zgodne z normami: IEC/EN 61010-1, IEC/EN 61000-6-2, IEC/EN 61000-6-3, UL 508, CSA C22.2 nr 14.

Tabela wykonań:
