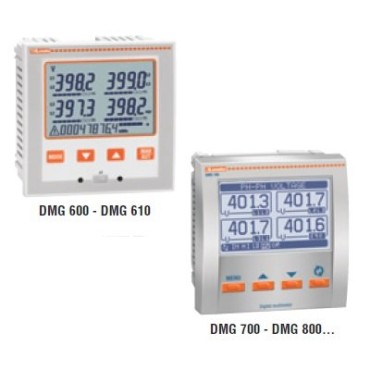

Mierniki cyfrowe z wyświetlaczem LCD,
wykonania do montażu tablicowego, z możliwością rozbudowy
Charakterystyka ogólna
Mierniki cyfrowe DMG 600/610, DMG 700 i DMG 800 są od powiędnie do pomiarów z wymaganą wysoką dokładnością i kontroli energii w systemach jej dystrybucji. Wykonane zostały w obudowie do montażu tablicowego (96x96mm) i posiadają otwory montażowe (1 dla DMG 600/610 i 4 dla DMG 700/800) do podłączenia modułów rozszerzeń, które umożliwiają stosowanie w wielu aplikacjach. Do głównych zalet mierników należą: szeroki zakres napięcia zasilania, wysoka dokładność pomiarów, możliwość rozbudowy i prosty w obsłudze graficzny interaktywny interfejs użytkownika.
Główne pomiary to:
- napięcia: wartości fazowe, międzyfazowe i systemu
- prądy: wartości fazowe (przeliczony prąd w przewodzie neutralnym)
- moce: czynna, bierna, pozorna, wartości fazowe i całkowite
- współczynnik mocy na fazę i wartości całkowite
- częstotliwość mierzonej wartości napięcia
- funkcja wartości maksymalnych HIGH / minimalnych LOW / średnich AVARAGE dla wszystkich pomiarów.
- wartości maksymalnego zapotrzebowania mocy i prądu
- asymetria napięcia i prądu
- całkowite zniekształcenia harmoniczne (THD) napięcia i prądu
- analiza harmonicznych napięcia i prądu do 31 składowej (tylko DMG 800)
- pomiar energii czynnej, biernej i pozornej, (wartości częściowe i całkowite)
- funkcja programowania taryfy (tylko DMG 700/800)
- licznik godzin (całkowity i częściowy, programowalne)
- licznik impulsów do użytku ogólnego (impulsowe zliczanie zużycia wody, gazu itp., tylko z modułem rozszerzeń,
tylko DMG 700/800).
Charakterystyka robocza
- zakres napięcia zasilania:
• 100...400VAC / 120...250VDC dla DMG 600/610
• 90...484VAC / 93,5...300VDC dla DMG 700/800
• 9...70VDC dla DMG 800 DD48
- zakres pomiaru napięcia: 20...830VAC L-L / 10...480VAC L-N DMG 700/800
- możliwość zastosowania w układach średniego i wysokiego napięcia poprzez zastosowanie
przekładników napięciowych
- znamionowy prąd wejścia pomiarowego: 5A w DMG 700; 5A lub 1A w DMG 600/610, DMG 800
- zakres pomiaru częstotliwości: 45-66Hz
- pomiary napięcia i prądu metodą TRMS: rzeczywiste wartości skuteczne
- dokładność pomiaru dla DMG 600/610-DMG 700:
• napięcie: ±0,5% 50...576VAC DMG 600/610; 50...830VAC DMG 700
• prąd:+0,5% (0,1...1,1ln)
• moc:±1% pełnej skali
• częstotliwość: ±0,05%
• energia czynna: klasa 1 (IEC/EN 62053-21)
• energia bierna: klasa 2 (IEC/EN 62053-23)
- dokładność pomiaru dla DMG 800:
• napięcie: ±0,2% (50...830VAC)
• prąd: ±0,2% (0,1...1,1ln)
• moc: ±0,5% pełnej skali
• współczynnik mocy: ±0,5%
• częstotliwość: ±0,05%
• energia czynna: klasa 0.5S (IEC/EN 62053-22)
• energia bierna: klasa 2 (IEC/EN 62053-23)
- zapis danych do pamięci nietrwałej
- protokoły komunikacyjne Modbus-RTU, ASCII i TCP
- kompatybilne z Synergy
- obudowa do montażu tablicowego 96x96mm
- stopień ochrony: od przodu IP65 DMG 600/610; IP54 pozostałe. Wszystkie IP20 na zaciskach.
Certyfikaty i zgodności
Uzyskane certyfikaty: cULus, EAC (bez DMG M3...); cULus w trakcie dla DMG 600/610.
Zgodne z normami: IEC/EN61010-1,1EC/EN61000-6-2, IEC/EN61000-6-3, UL508, CSA C22-2 nr 14.
Tabela wykonań:
| Kod zamówienia | Opis | Ilość w opak. Szt. |
Masa [kg] |
| DMG 600 | Wyświetlacz LCD 72x46mm z ikonami, podświetlany, zasilanie pomocnicze 100...400VAC/120...250VDC, port opt. na panelu przednim |
1 | 0,300 |
| DMG 610 | Wyświetlacz LCD 72x46mm z ikonami, podświetlany, zasilanie pomocnicze 100...400VAC/120...250VDC, port opt. na panelu przednim, wbudowany RS-485 |
1 | 0,350 |
| DMG 700 | Wyświetlacz graficzny LCD, 128x80 pikseli, zasilanie 100...440VAC/110...250VDC Wielojęzykowe menu: włoski, angielski, francuski, hiszpański i portugalski |
1 | 0,510 |
| DMG 700 L01 | Wyświetlacz graficzny LCD, 128x80 pikseli, zasilanie 100...440VAC/110...250VDC Wielojęzykowe menu: angielski czeski, polski, niemiecki i rosyj. |
1 | 0,510 |
| DMG 800 | Wyświetlacz graficzny LCD, 128x80 pikseli, analiza harmonicznych, zasilanie 100...440VAC/110...250VDC Wielojęzykowe menu: włoski, angielski, francuski, hiszpański i portugalski |
1 | 0,510 |
| DMG 800 L01 | Wyświetlacz graficzny LCD, 128x80 pikseli, analiza harmonicznych, zasilanie 100...440VAC/110...250VDC Wielojęzykowe menu: angielski czeski, polski, niemiecki i rosyj. |
1 | 0,510 |
| DMG 800 D048 | Wyświetlacz graficzny LCD, 128x80 pikseli, analiza harmonicznych, zasilanie 12-24-48UDC |
1 | 0,520 |
| DMG M3 800 01 | DMG 800 zamontowany w obudowie M3 N, do aplikacji mobilnych z wbudowanym portem USB, bez przewodów |
1 | 3,300 |
| Kod zamówienia | Opis |
| MODUŁY ROZSZERZEŃ DO DMG600/6C1, DMG700 i DMG800 Wejścia i wyjścia. | |
| ЕХР10 00 | 4 izolowane optycznie wejścia cyfrowe |
| ЕХР10 01 | 4 izolowane optycznie wyjścia statyczne |
| ЕХР10 02 | 2 wej. cyfrowe i 2 izolowane opt. wyj. statyczne |
| ЕХР10 03 | 2 wyjścia przekaźnikowe. 5A 250VAC |
| EXP10 04 | 2 izol. opt. wej. analogowe 0/4-20mA lub PT1O0 lub 0-10V lub 0...±5V (tylko do DMG8O0) |
| ЕХР10 05 | 2 izolowane opt. wyjścia analog. 0/4-20mA lub 0-1QV lub 0...±5V (tylko do DMG8O0) |
| ЕХР10 03 | 2 izolowane wejścia cyfrowe i 2 wyjścia przekaźnikowe 5A 250VAC |
| Porty komunikacji. | |
| EXP10 10 | Izolowany optycznie port USB |
| ЕХР10 11 | Izolowany optycznie port RS-232 |
| ЕХР10 12 | Izolowany optycznie port RS-485 |
| EXP10 13 | Port Ethernet z funkcją webserwera (tylko do DMG800) |
| EXP10 14 | Izolowany optycznie port Profibus-DP (tylko do DMG800) |
| ЕХР10 30 | Pamięć danych, zegar czasu rzeczywistego z podtrzymaniem baterią (tylko do DMG800) |
