Licznik czasu pracy służy do zliczania ilości godzin pracy w automatycznych procesach produkcyjnych lub ilości godzin pracy urządzeń, które ze względu na wymogi bezpieczeństwa i sprawność eksploatacji mają określony resurs, czyli zdolność użytkową, której nie wolno przekraczać (np. zaawansowane zespoły napędowe, specjalistyczne lampy promieniotwórcze, itp.).

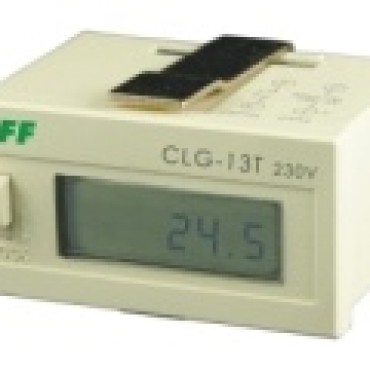

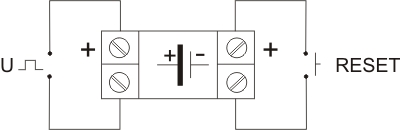

Licznik CLG-13T i CLG-14T są elektronicznymi, jednokierunkowymi licznikami umożliwiającym zliczanie godzin pracy w zakresie od 0 do 99999,9 (pięć cyfr + jedna po przecinku oznaczająca części dziesiętne jednostki). Posiadają wejście zerujące RESET do podłączenia zewnętrznego przycisku oraz tylko w CLG-13T przycisk RESET na czołówce (z możliwością blokady) umożliwiające wyzerowanie stanu licznika przy dowolnej, sczytanej wartości.
| zasilanie |
(typu non-voltage) bateria wewnętrzna |
| trwałość baterii |
10 lat |
| napięcie wejścia liczącego CLI-13T 230V CLI-13T 24V CLI-14T 230V |
|
| wejście zerujące RESET CLI-13T 230V CLI-13T 24V CLI-14T 230V |
|
| wyświetlacz |
6 znaków / h=6,7mm |
| dokładność wskazań |
0,1h (6min) |
| temperatura pracy |
-10÷40°C |
| wymiary |
48×24×52mm |
| otwór montażowy |
45×23mm |

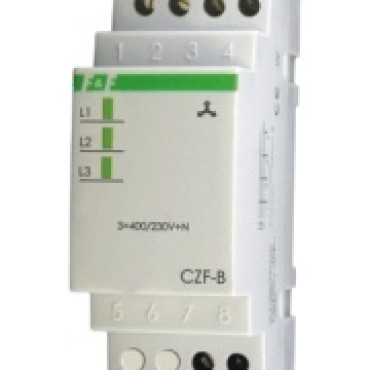

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1Z.
Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.
| zasilanie |
3×400/230V+N |
| styk |
separowany 1Z |
| prąd obciążenia |
<10A |
| kontrola zasilania |
3×LED zielona |
| asymetria napięciowa zadziałania |
55V~ |
| histereza napięciowa |
5V~ |
| opóźnienie wyłączenia |
4sek |
| pobór mocy |
1,6W |
| temperatura pracy |
-25÷50°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary |
2 moduły (35mm) |
| montaż |
na szynie 35mm |

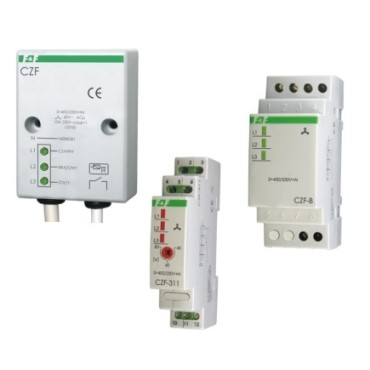

Czujniki zaniku fazy serii CZF przeznaczone są do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (ti. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.
| zasilanie |
3×400/230V+N |
| styk |
separowany 1Z |
| prąd obciążenia |
<10A |
| kontrola zasilania |
3×LED zielona |
| asymetria napięciowa zadziałania |
45V~ |
| histereza napięciowa |
5V~ |
| opóźnienie wyłączenia |
4sek |
| pobór mocy |
1,6W |
| temperatura pracy |
-25÷40°C |
| przyłącze | OMY 4×1mm²; 2×0,75mm², l=0,5m |
| wymiary |
50×67×26mm |
| montaż |
dwa wkręty do podłoża |
| zasilanie |
3×400/230V+N |
| styk |
separowany 1Z |
| prąd obciążenia |
<10A |
| kontrola zasilania |
3×LED zielona |
| asymetria napięciowa zadziałania |
55V~ |
| histereza napięciowa |
5V~ |
| opóźnienie wyłączenia |
4sek |
| pobór mocy |
1,6W |
| temperatura pracy |
-25÷50°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary |
2 moduły (35mm) |
| montaż |
na szynie 35mm |
| zasilanie |
3×400/230V+N |
| styk |
separowany 1P |
| prąd obciążenia |
<10A |
| kontrola zasilania |
3×LED zielona |
| asymetria napięciowa zadziałania |
40÷80V~ |
| histereza napięciowa |
5V~ |
| opóźnienie wyłączenia |
4sek |
| pobór mocy |
0,56W |
| temperatura pracy |
-25÷40°C |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary |
1 moduł (18mm) |
| montaż |
na szynie 35mm |
