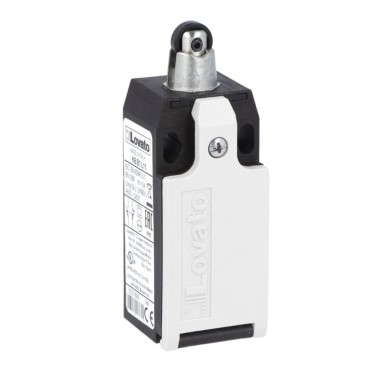

Wyłącznik krańcowy seria K - trzpień wciskany
Charakterystyka ogólna
Wyłączniki krańcowe LOVATO ELECTRIC zaprojektowano tak, by spełniały wymogi szybkiej instalacji, prostoty okablowania, ustawiania, modułowości, trwałości i stałej niezawodności. Zdejmowaną pokrywę korpusu zamontowano u dołu na zawiasach. Nowatorski bagnetowy mechanizm blokady umożliwia wyjmowanie i ustawianie głowicy roboczej w żądanej konfiguracji bez konieczności używania specjalnych narzędzi. Układy zestyków pomocniczych są wymienne, co zapewnia znaczne uproszczenie okablowania.
Charakterystyka robocza
– maksymalny zakres roboczy: 3600 cykli/h
– prędkość przełączania: 0,5-1,5 m/s
– trwałość mechaniczna: >10 milionów cykli
– znamionowy prąd cieplny umowny Ith: 10A
– przeznaczenie wg IEC/EN 60947-5-1:
• A600 Q600 dla typu KB-KC
• A300 Q300 dla typu KM-KN
– znamionowe napięcie izolacji Ui:
• 690VAC dla typu KB-KC
• 440VAC dla typu KM-KN
– znamionowe napięcie udarowe wytrzymywane Uimp:
• 6kV dla typu KB-KC
• 4kV dla typu KM-KN
– klasa izolacji II tylko dla typu KB-KC
– rezystancja zestyków: <10mΩ
– zabezpieczenie zwarciowe: szybki bezpiecznik 10A gG
– głowice robocze ze stopu aluminium z cynkiem (zama)
- typy KB-KC – samogasnący termoplastyczny polimer o podwójnej izolacji
- typy KM-KN – stop aluminium z cynkiem (zama)
– wejście kabla: standardowo dostarczane M20; dostępne też PG13.5 (patrz przypisy)
– mocowanie głowicy roboczej: bagnetowy mechanizm zatrzaskowy
– siła robocza: 5N
– połączenie kabli: samozwalniający zacisk śrubowy
– moment obrotowy dokręcania:
• wyłącznika: 2,5Nm
• zacisków: 0,8Nm
• pokrywy: 0,8Nm
– przekrój przewodu: 1 lub 2 przewody, maksymalnie 2,5mm²
– warunki otoczenia:
• temperatura pracy: -25...+70°C
• temperatura składowania: -40...+70°C
• odpowiednie do otoczenia o stopniu zanieczyszczenia: 3.
• stopień ochrony IP20 dla zacisków
• stopień ochrony IP65 dla obudowy
Tabela wykonań. Wyłączniki krańcowe serii K. Trzpień wciskany.
| Kod zamówienia Wyłącznik kompletny (obudowa+głowica) |
Kod zamówienia Obudowa wyposażona w zestyki |
Kod zamówienia Głowica robocza |
Zestyki |
| Jedno wejście kabla z dołu. Wymiary wg EN 50047. Korpus plastikowy. | |||
| KBA1S11 | KXCBS11 | KXAA1 | 1 NO + 1 NC migowe ➊ |
| KBA1S02 | KXCBS02 | KXAA1 | 2 NC migowe ➊ |
| KBA1A11 | KXCBA11 | KXAA1 | 1 NO + 1 NC wolnoprzeł., bez przerwy ➊ |
| KBA1L11 | KXCBL11 | KXAA1 | 1 NO + 1 NC wolnoprzełączne ➊ |
| KBA1L02 | KXCBL02 | KXAA1 | 2 NC wolnoprzełączne ➊ |
| KBA1L20 | KXCBL20 | KXAA1 | 2 NO wolnoprzełączne |
| KBA1L12 | KXCBL12 | KXAA1 | 1 NO + 2 NC wolnoprzełączne ➊ |
| KBA1L21 | KXCBL21 | KXAA1 | 2 NO + 1 NC wolnoprzełączne ➊ |
| KBA1L03 | KXCBL03 | KXAA1 | 3 NC wolnoprzełączne ➊ |
| Dwa boczne wejścia kabla. Wymiary zgodne z EN 50047. Korpus plastikowy. | |||
| KCA1S11 | KXCCS11 | KXAA1 | 1 NO + 1 NC migowe ➊ |
| KCA1S02 | KXCCS02 | KXAA1 | 2 NC migowe ➊ |
| KCA1A11 | KXCCA11 | KXAA1 | 1 NO + 1 NC wolnoprzeł., bez przerwy ➊ |
| KCA1L11 | KXCCL11 | KXAA1 | 1 NO + 1 NC wolnoprzełączne ➊ |
| KCA1L02 | KXCCL02 | KXAA1 | 2 NC wolnoprzełączne ➊ |
| KCA1L20 | KXCCL20 | KXAA1 | 2 NO wolnoprzełączne |
| Jedno wejście kabla z dołu. Wymiary wg EN 50047. Korpus metalowy. | |||
| KMA1S11 | KXCMS11 | KXAA1 | 1 NO + 1 NC migowe ➊ |
| KMA1S02 | KXCMS02 | KXAA1 | 2 NC migowe ➊ |
| KMA1A11 | KXCMA11 | KXAA1 | 1 NO + 1 NC wolnoprzełączne, bez przerwy ➊ |
| KMA1L11 | KXCML11 | KXAA1 | 1 NO + 1 NC wolnoprzełączne ➊ |
| KMA1L02 | KXCML02 | KXAA1 | 2 NC wolnoprzełączne ➊ |
| KMA1L20 | KXCML20 | KXAA1 | 2 NO wolnoprzełączne |
| KMA1L12 | KXCML12 | KXAA1 | 1 NO + 2 NC wolnoprzełączne ➊ |
| KMA1L21 | KXCML21 | KXAA1 | 2 NO + 1 NC wolnoprzełączne ➊ |
| KMA1L03 | KXCML03 | KXAA1 | 3 NC wolnoprzełączne ➊ |
| Dwa boczne wejścia kabla. Wymiary zgodne z EN 50047. Korpus metalowy. | |||
| KNA1S11 | KXCNS11 | KXAA1 | 1 NO + 1 NC migowe ➊ |
| KNA1S02 | KXCNS02 | KXAA1 | 2 NC migowe ➊ |
| KNA1A11 | KXCNA11 | KXAA1 | 1 NO + 1 NC wolnoprzełączne, bez przerwy ➊ |
| KNA1L11 | KXCNL11 | KXAA1 | 1 NO + 1 NC wolnoprzełączne ➊ |
| KNA1L02 | KXCNL02 | KXAA1 | 2 NC wolnoprzełączne ➊ |
| KNA1L20 | KXCNL20 | KXAA1 | 2 NO wolnoprzełączne |
➊ Działanie bezpośrednie; ->funkcja bezpieczeństwa wg IEC/EN 60947-5-1.
Głowice robocze - zdjęcie i opis.
| Zdjęcie | Kod zamówienia | Opis głowicy |
 |
KXAA1 | Trzpień wciskany |
Certyfikaty i zgodności
Uzyskane certyfikaty: cULus, EAC.
Zgodne z normami: EN 50047, IEC/EN 60947-1,IEC/EN 60947-5-1, IEC/EN 60204-1, UL508, CSA C22.2 nr 14.
