Łączniki krańcowe typu PAP1T...

Dane techniczne:
Napięcie znamionowe łączeniowe Ue AC DC	400V 24V
Kat. użytkowania i prąd znamionowy łączeniowy przy napięciu znamionowym łączeniowym Ie/Ue AC-15 DC-13	1.8A/400V (50/60Hz) 2.8A/24V
Znamionowy prąd pracy AC-15 DC-13	24V/10A-120V/6A-240V/3A-380/1.9A 24V/2.8A-125V/0.55A-250V/0.27A
Napięcie znamionowe izolacji Ui	630V
Napięcie znamionowe udarowe wytrzymywane Uimp	6000V
Prąd graniczny wytrzymywany	1000A
Zabezpieczenie przeciw wstrząsom elektrycznym	Klasa II
Stopień ochrony	IP65
Temperatura eksploatacji Temperatura przechowywania	-25 ... +70°C -30 ... +80°C
Max częstotliwość przełączania	3600 cykli/h
Oporność stykowa	25mOhm
Wskaźnik obciążenia	0.5
Pozycja montażu	dowolna
Materiał obudowy	tworzywo

Popychacz stalowy

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)

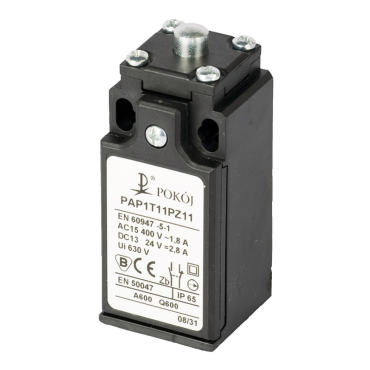

1NO + 1NC	PAP1T11PZ11	37-1020
2NC	PAP1T11PZ02	37-1021
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T11PX11	37-1022
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T11PY11	37-1023
Styki o działaniu zależnym - równoczesne
2NC	PAP1T11PW02	37-1024
2NO	PAP1T11PW20	37-1025

Popychacz stalowy z rolką z tworzywa Ø10.5

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T13PZ11	37-1030
2NC	PAP1T13PZ02	37-1031
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T13PX11	37-1032
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T13PY11	37-1033
Styki o działaniu zależnym - równoczesne
2NC	PAP1T13PW02	37-1034
2NO	PAP1T13PW20	37-1035

Popychacz stalowy i dźwignia pozioma z rolką z tworzywa Ø12.5

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T31PZ11	37-1050
2NC	PAP1T31PZ02	37-1051
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T31PX11	37-1052
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T31PY11	37-1053
Styki o działaniu zależnym - równoczesne
2NC	PAP1T31PW02	37-1054
2NO	PAP1T31PW20	37-1055

Popychacz stalowy i dźwignia pionowa z rolką z tworzywa Ø12.5

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T32PZ11	37-1060
2NC	PAP1T32PZ02	37-1061
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T32PX11	37-1062
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T32PY11	37-1063
Styki o działaniu zależnym - równoczesne
2NC	PAP1T32PW02	37-1064
2NO	PAP1T32PW20	37-1065

Dźwignia z rolką z tworzywa sztucznego Ø18

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T41PZ11	37-1080
2NC	PAP1T41PZ02	37-1081
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T41PX11	37-1082
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T41PY11	37-1083
Styki o działaniu zależnym - równoczesne
2NC	PAP1T41PW02	37-1084
2NO	PAP1T41PW20	37-1085

Dźwignia z rolką gumy Ø50

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T42PZ11	37-1090
2NC	PAP1T42PZ02	37-1091
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T42PX11	37-1092
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T42PY11	37-1093
Styki o działaniu zależnym - równoczesne
2NC	PAP1T42PW02	37-1094
2NO	PAP1T42PW20	37-1095

Regulowana dźwignia z rolką z tworzywa Ø18

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T51PZ11	37-1110
2NC	PAP1T51PZ02	37-1111
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T51PX11	37-1112
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T51PY11	37-1113
Styki o działaniu zależnym - równoczesne
2NC	PAP1T51PW02	37-1114
2NO	PAP1T51PW20	37-1115

Regulowana dźwignia z rolką z gumy Ø50

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T52PZ11	37-1120
2NC	PAP1T52PZ02	37-1121
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T52PX11	37-1122
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T52PY11	37-1123
Styki o działaniu zależnym - równoczesne
2NC	PAP1T52PW02	37-1124
2NO	PAP1T52PW20	37-1125

Stalowa sprężyna z końcówką z tworzywa

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T61PZ11	37-1100
2NC	PAP1T61PZ02	37-1101
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T61PX11	37-1102
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T61PY11	37-1103
Styki o działaniu zależnym - równoczesne
2NC	PAP1T61PW02	37-1104
2NO	PAP1T61PW20	37-1105

Pręt ze stali nierdzewnej Ø3

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T71PZ11	37-1130
2NC	PAP1T71PZ02	37-1131
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T71PX11	37-1132
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T71PY11	37-1133
Styki o działaniu zależnym - równoczesne
2NC	PAP1T71PW02	37-1134
2NO	PAP1T71PW20	37-1135

Pręt z włokna szklanego Ø3

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T72PZ11	37-1140
2NC	PAP1T72PZ02	37-1141
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T72PX11	37-1142
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T72PY11	37-1143
Styki o działaniu zależnym - równoczesne
2NC	PAP1T72PW02	37-1144
2NO	PAP1T72PW20	37-1145

Sprężyna ze stali nierdzewnej działająca wielokierunkowo

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T91PZ11	37-1150
2NC	PAP1T91PZ02	37-1151
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T91PX11	37-1152
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T91PY11	37-1153
Styki o działaniu zależnym - równoczesne
2NC	PAP1T91PW02	37-1154
2NO	PAP1T91PW20	37-1155

Sprężyna ze stali nierdzewnej z końcówką
z tworzywa działająca wielokierunkowo

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T92PZ11	37-1160
2NC	PAP1T92PZ02	37-1161
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T92PX11	37-1162
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T92PY11	37-1163
Styki o działaniu zależnym - równoczesne
2NC	PAP1T92PW02	37-1164
2NO	PAP1T92PW20	37-1165

Działanie za pomocą pociągnięcia pierścienia

Styki	Typ	Nr katalogowy
Styki o działaniu niezależnym (migowym)
1NO + 1NC	PAP1T98PZ11	37-1180
2NC	PAP1T98PZ02	37-1181
Styki o działaniu zależnym - otwarcie przed zamknięciem
1NO + 1NC	PAP1T98PX11	37-1182
Styki o działaniu zależnym - zamknięcie przed otwarciem
1NO + 1NC	PAP1T98PY11	37-1183
Styki o działaniu zależnym - równoczesne
2NC	PAP1T98PW02	37-1184
2NO	PAP1T98PW20	37-1185

Czcionka pogrubiona - pozycje magazynowe.

Pozostałe - sprowadzane na zamówienie.
