Kurtyny świetlne bezpieczeństwa serii SF4D

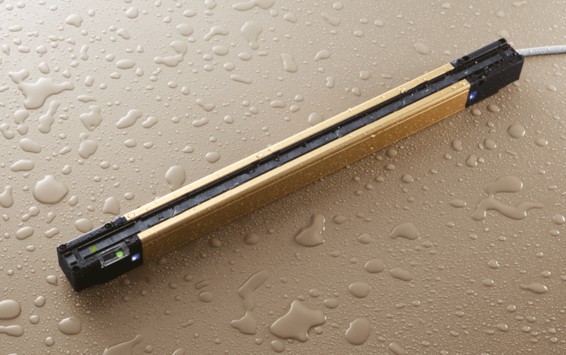

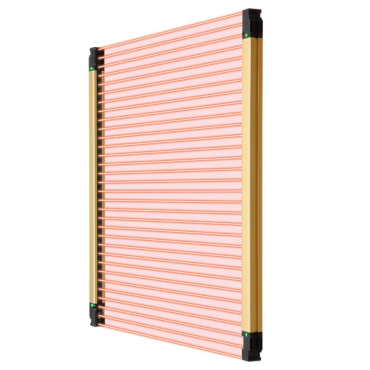

Kurtyny bezpieczeństwa serii SF4D to optyczne bariery bezpieczeństwa firmy Panasonic, w aluminiowej obudowie IP67, Typ 4 PLe SIL3, przeznaczone do ochrony osób pracujących w otoczeniu maszyn. Wykorzystywane są do wykrywania obecności człowieka lub części jego ciała i blokowania ruchu maszyny w razie zagrożenia. Kurtyny świetlne emitują promienie świetlne w paśmie podczerwieni w postaci bariery, której przekroczenie lub przerwanie powoduje zatrzymanie maszyny lub innego urządzenia procesu technologicznego. Optyczne bariery bezpieczeństwa serii SF4D zapewniają ochronę palców (modele SF4D-F..) lub ręki (modele SF4D-H..). Kurtyny cechują take rozwiązania jak: wbudowana funkcja diagnostyki, wbudowane funkcje mutingu oraz zaślepiania statycznego i dynamicznego. W stosunku do poprzedniego modelu SF4B, kurtyny SF4D mają smuklejszą wzmocnioną obudowę, większy zasięg wykrywania oraz przyłącza przewodów na konektor M12.

Zmiana konstrukcji wnętrza – w porównaniu ze stara wersja SF4B jednostka wewnętrzna jest znacznie mniejsza (objętość została zmniejszona o ponad 60%). Dzięki temu konstrukcja obudowy została wzmocniona, zyskała większą sztywność bez zmiany wymiarów zewnętrznych.

Nowa konstrukcja obudowy powoduje, że kurtyny są sztywniejsze, a co za tym idzie bardziej wytrzymałe, są oporne na skręcanie i zgięcia, które mogą nastąpić w kontakcie z innymi obiektami jak również odporne na uderzenia.

Cechy:

• Wyjątkowo duży zasięg wykrywania do 15 m
• Wbudowane wyjścia PNP i NPN
• Typ 4 z solidną obudową aluminiową
• Zgodność z wszystkimi istotnymi normami i standardami

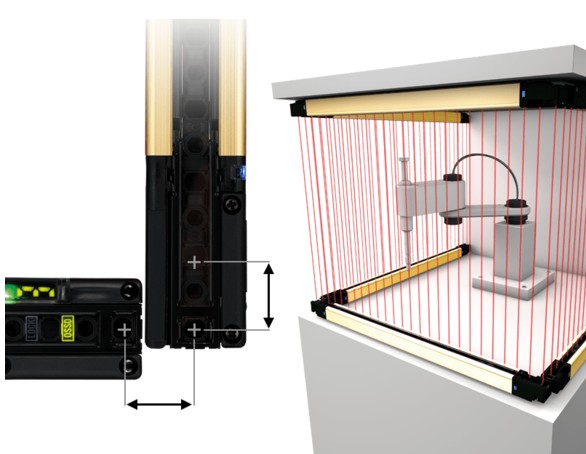

• Brak stref zaślepiania
• Sygnalizatory stanu i stabilności umożliwiają ławą instalację i konserwację
• Typ z zabezpieczeniem palców, dłoni i ramion dostępny z wysokością do 1,9 m

Maksymalny czas reakcji 10 ms dla jednej kurtyny świetlnej

Gdy zainstaluje się jedną kurtynę świetlną, czas reakcji wyjść sterowania (OSSD1, OSSD2) na wyłączenie wynosi maks. 10 ms – jest to najkrótszy czas w tej klasie. Jeśli zamonuje się szeregowo kilka świetlnych kurtyn bezpieczeństwa, czas reakcji wynosi maks. 18 ms. Dzięki temu możliwe jest zamontowanie świetlnej kurtyny bezpieczeństwa znacznie bliżej niebezpiecznego obszaru.
