| Producent | Panasonic |
| Seria | SF4B (V2) |
| Materiał korpusu | Aluminium |
| Wysokość strefy ochrony | 230-1270mm (ochrona palca), 230-1910mm (ochrona ręki) |
| Rodzaj wyjść | OSSD1 i OSSD2 (2xPNP lub 2xNPN open collector transistor, zamienne) |
| Napięcie sterowania | 24V DC |
| Przyłacze przewodów | konektor M12 |
Kurtyny bezpieczeństwa są obecnie jednymi z najchętniej stosowanych technicznych środków ochrony. Generalnie możemy je usystematyzować np. ze względu na pełnioną funkcję:

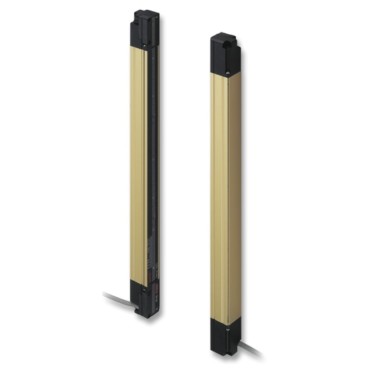

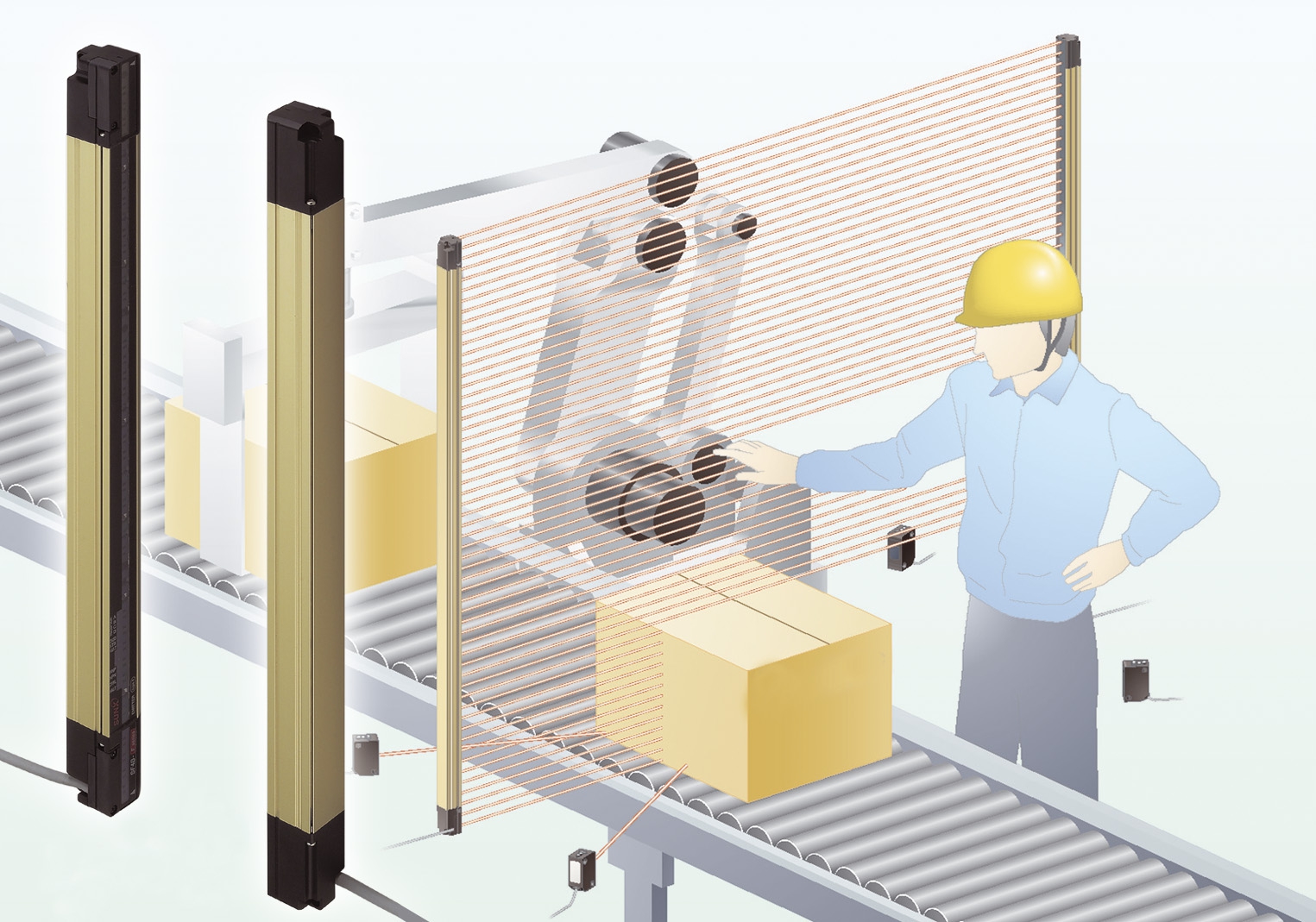

Kurtyna bezpieczeństwa SF4B(V2) to optyczna bariera bezpieczeństwa (Typ 4 Ple SIL3) w metalowej obudowie IP67 przeznaczona do ochrony przed włożeniem części ciała: palca (SF4B-F...), ręki (SF4B-H..) do chronionej strefy.
Uwaga: Kurtyny bezpieczeństwa serii SF4B zostały wycofane z produkcji i dostępne są wyłącznie do wyczerpania zapasów magazynowych. Serię SF4B zastępuja nowsza wersja kurtyn SF4D. Sprawdź dostępność Kurtyny bezpieczeństwa SF4D
W wersja kurtyny (V2) jest jednym z najbardziej elastycznych rozwiązań na rynku. Charakteryzuje się wysokim stopniem szczelności IP67, brakiem martwej strefy, kontrolą elementów wykonawczych bez dodatkowego przekaźnika bezpieczeństwa. Wbudowany system diagnostyki informuje o wykrytych błędach za pomocą kodu cyfrowego wyświetlanego na ledowym wyświetlaczu.
Pełny katalog (eng): Katalog
Skrócona instrukcja obsługi: Instrukcja
Kurtyny Bezpieczeństwa Panasonic SF4B(V2) - obudowa aluminiowa. Tabela wykonań:
| Typ | Zasięg [m] |
Wysokość chroniona [mm] |
Numer |
| SF4B(V2) - aluminiowa obudowa | |||
| Ochrona palców <ø14 mm> |
0.3 do 7 | 230 | SF4B-F23(V2) |
| 310 | SF4B-F31(V2) | ||
| 390 | SF4B-F39(V2) | ||
| 470 | SF4B-F47(V2) | ||
| 550 | SF4B-F55(V2) | ||
| 630 | SF4B-F63(V2) | ||
| 710 | SF4B-F71(V2) | ||
| 790 | SF4B-F79(V2) | ||
| 950 | SF4B-F95(V2) | ||
| 1110 | SF4B-F111(V2) | ||
| 1270 | SF4B-F127(V2) | ||
| Ochrona ręki <ø25 mm> |
0.3 do 9 | 230 | SF4B-H12(V2) |
| 310 | SF4B-H16(V2) | ||
| 390 | SF4B-H20(V2) | ||
| 470 | SF4B-H24(V2) | ||
| 550 | SF4B-H28(V2) | ||
| 630 | SF4B-H32(V2) | ||
| 710 | SF4B-H36(V2) | ||
| 790 | SF4B-H40(V2) | ||
| 950 | SF4B-H48(V2) | ||
| 1110 | SF4B-H56(V2) | ||
| 1270 | SF4B-H64(V2) | ||
| 0.3 do 7 | 1430 | SF4B-H72(V2) | |
| 1590 | SF4B-H80(V2) | ||
| 1750 | SF4B-H88(V2) | ||
| 1910 | SF4B-H96(V2) | ||
| Numer katalogowy |
Opis | ||
| Akcesoria | |||
| SFB-CB05 | Komplet krótkich przewodów z konektorem M12 do kurtyny, długość 0.5m | ||
| SFB-CCB3 | Komplet standardowych przewodów, długość 3m, jednostronnie rozszyty | ||
| SFB-CCB7 | Komplet standardowych przewodów, długość 7m, jednostronnie rozszyty | ||
| SFB-CCB10 | Komplet standardowych przewodów, długość 10m, jednostronnie rozszyty | ||
| SFB-CCB15 | Komplet standardowych przewodów, długość 15m, jednostronnie rozszyty | ||
| SFB-CCB3-MU | Komplet przewodów do mutingu, długość 3m, jednostronnie rozszyty | ||
| SFB-CCB7-MU | Komplet przewodów do mutingu, długość 7m, jednostronnie rozszyty | ||
| SFB-CB05-MU | Komplet krótkich przewodów do mutingu z konektorem M12 do kurtyny, długość 0.5m | ||
| MS-SFB-1 | Komplet 4 standardowych uchwytów montażowych | ||
| SF-C13 | Dedykowany moduł przekaźnikowy bezpieczeństwa do kurtyn, Ple (SIL3 / kategoria 4) | ||
| SF-C21 | Programowalny sterownik bezpieczeństwa; 4 redundantne, programowalne wejścia; 2 wyjścia tranzystorowe; RS485 do komunikacji z PLC; wbudowane funkcje m.in. muting, sterowanie oburęczne, wybór trybu pracy | ||
