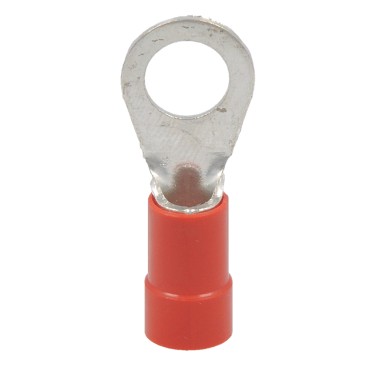

Końcówki oczkowe izolowane KOI
Materiał: Cu.
Pokrycie: cynowane galwanicznie.
Izolacja:
poliamid 6.6;
poliwęglan – wyróżnik PC.
Temp. pracy:
-30 ÷ +95 ºC – poliamid 6.6;
-50 ÷ +120 ºC – poliwęglan.
Wykonanie: DIN 46237.
Tabela wykonań:
| Poliamid 6.6 | Poliwęglan | Przekrój [mm2] |
Wymiary [mm] | Kolor | Zacisk | ||||||

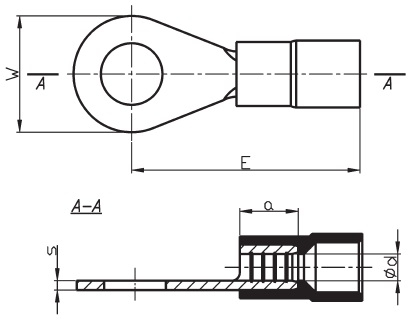

| Typ | Art. nr | Typ | Art. nr | d | s | a | E | W | |||
| KOI 0,5/2 1) | E09K0-02010100101 | - | - | 0,1-0,5 | 1,0 | 0,5 | 4 | 14 | 5 | Żółty | M 2 |
| KOI 0,5/2,5 1) | E09K0-02010100201 | - | - | M 2,5 | |||||||
| KOI 0,5/3 1) | E09K0-02010100301 | - | - | M 3 | |||||||
| KOI 0,5/3,5 1) | E09K0-02010100401 | - | - | 16 | 6 | M 3,5 | |||||
| KOI 0,5/4 1) | E09K0-02010100501 | - | - | 6,5 | M 4 | ||||||
| KOI 0,5/5 1) | E09K0-02010100601 | - | - | 8 | M 5 | ||||||
| KOI 1/2,5 | E09K0-02010100700 | KOI 1/2,5 PC | E09K0-02010200100 | 0,75-1 | 1,6 | 0,8 | 5 | 16 | 6 | Czerw. | M 2,5 |
| KOI 1/3 | E09K0-02010100800 | KOI 1/3 PC | E09K0-02010200200 | M 3 | |||||||
| KOI 1/3,5 | E09K0-02010100900 | KOI 1/3,5 PC | E09K0-02010200300 | M 3,5 | |||||||
| KOI 1/4 | E09K0-02010101000 | KOI 1/4 PC | E09K0-02010200400 | 17 | 8 | M 4 | |||||
| KOI 1/5 | E09K0-02010101100 | KOI 1/5 PC | E09K0-02010200500 | 18 | 10 | M 5 | |||||
| KOI 1/6 1) | E09K0-02010101200 | KOI 1/6 PC 1) | E09K0-02010200600 | 22 | 14 | M 6 | |||||
| KOI 1/8 1) | E09K0-02010101300 | KOI 1/8 PC 1) | E09K0-02010200700 | M 8 | |||||||
| KOI 1/10 1) | E09K0-02010101400 | KOI 1/10 PC | E09K0-02010200800 | M 10 | |||||||
| KOI 2,5/3 | E09K0-02010101500 | KOI 2,5/3 PC | E09K0-02010200900 | 1,5-2,5 | 2,3 | 0,8 | 5 | 17 | 6 | Nieb. | M 3 |
| KOI 2,5/3,5 | E09K0-02010101600 | KOI 2,5/3,5 PC | E09K0-02010201000 | M 3,5 | |||||||
| KOI 2,5/4 | E09K0-02010101700 | KOI 2,5/4 PC | E09K0-02010201100 | 18 | 8 | M 4 | |||||
| KOI 2,5/5 | E09K0-02010101800 | KOI 2,5/5 PC | E09K0-02010201200 | 20 | 10 | M 5 | |||||
| KOI 2,5/6 | E09K0-02010101900 | KOI 2,5/6 PC | E09K0-02010201300 | 22 | 11 | M 6 | |||||
| KOI 2,5/8 | E09K0-02010102000 | KOI 2,5/8 PC | E09K0-02010201400 | 23 | 14 | M 8 | |||||
| KOI 2,5/10 1) | E09K0-02010102100 | KOI 2,5/10 PC 1) | E09K0-02010201500 | 24 | 18 | M 10 | |||||
| KOI 2,5/12 1) | E09K0-02010102200 | KOI 2,5/12 PC 1) | E09K0-02010201600 | M 12 | |||||||
| KOI 2,5/16 | E09K0-02010102301 | KOI 2,5/16 PC 1) | E09K0-02010201701 | 32 | 27 | M 16 | |||||
| KOI 6/3,5 1) | E09K0-02010102400 | KOI 6/3,5 PC 1) | E09K0-02010201800 | 4-6 | 3,6 | 1.0 | 6 | 20 | 8 | Żółty | M 3,5 |
| KOI 6/4 | E09K0-02010102500 | KOI 6/4 PC | E09K0-02010201900 | M 4 | |||||||
| KOI 6/5 | E09K0-02010102600 | KOI 6/5 PC | E09K0-02010202000 | 21 | 10 | M 5 | |||||
| KOI 6/6 | E09K0-02010102700 | KOI 6/6 PC | E09K0-02010202100 | 22 | 11 | M 6 | |||||
| KOI 6/8 | E09K0-02010102800 | KOI 6/8 PC | E09K0-02010202200 | 25 | 14 | M 8 | |||||
| KOI 6/10 | E09K0-02010102900 | KOI 6/10 PC | E09K0-02010202300 | 27 | 18 | M 10 | |||||
| KOI 6/12 1) | E09K0-02010103000 | KOI 6/12 PC 1) | E09K0-02010202400 | M 12 | |||||||
| KOI 10/4 1) | E09K0-02010103100 | KOI 10/4 PC 1) | E09K0-02010202500 | 10 | 4,5 | 1,1 | 8 | 24 | 10 | Czerw. | M 4 |
| KOI 10/5 1) | E09K0-02010103200 | KOI 10/5 PC 1) | E09K0-02010202600 | M 5 | |||||||
| KOI 10/6 1) | E09K0-02010103300 | KOI 10/6 PC 1) | E09K0-02010202700 | 25 | 11 | M 6 | |||||
| KOI 10/8 1) | E09K0-02010103400 | KOI 10/8 PC 1) | E09K0-02010202800 | 28 | 14 | M 8 | |||||
| KOI 10/10 1) | E09K0-02010103500 | KOI 10/10 PC 1) | E09K0-02010202900 | 29 | 18 | M 10 | |||||
| KOI 10/12 1) | E09K0-02010103600 | KOI 10/12 PC 1) | E09K0-02010203000 | 31 | 22 | M 12 | |||||
| KOI 16/5 1) | E09K0-02010103700 | KOI 16/5 PC 1) | E09K0-02010203100 | 16 | 5,8 | 1,2 | 10 | 30 | 11 | Nieb. | M 5 |
| KOI 16/6 1) | E09K0-02010103800 | KOI 16/6 PC 1) | E09K0-02010203200 | M 6 | |||||||
| KOI 16/8 1) | E09K0-02010103900 | KOI 16/8 PC 1) | E09K0-02010203300 | 32 | 14 | M 8 | |||||
| KOI 16/10 1) | E09K0-02010104000 | KOI 16/10 PC 1) | E09K0-02010203400 | 34 | 18 | M 10 | |||||
| KOI 16/12 1) | E09K0-02010104100 | KOI 16/12 PC 1) | E09K0-02010203500 | 36 | 22 | M 12 | |||||
| KOI 25/5 1) | E09K0-02010104200 | KOI 25/5 PC 1) | E09K0-02010203600 | 25 | 7,5 | 1,5 | 11 | 36 | 12 | Żółty | M 5 |
| KOI 25/6 1) | E09K0-02010104300 | KOI 25/6 PC 1) | E09K0-02010203700 | M 6 | |||||||
| KOI 25/8 1) | E09K0-02010104400 | KOI 25/8 PC 1) | E09K0-02010203800 | 16 | M 8 | ||||||
| KOI 25/10 1) | E09K0-02010104500 | KOI 25/10 PC 1) | E09K0-02010203900 | 37 | 18 | M 10 | |||||
| KOI 25/12 1) | E09K0-02010104600 | KOI 25/12 PC 1) | E09K0-02010204000 | 42 | 22 | M 12 | |||||
| KOI 25/16 1) | E09K0-02010104700 | KOI 25/16 PC 1) | E09K0-02010204100 | 46 | 28 | M 16 | |||||
| KOI 35/6 1) | E09K0-02010104800 | KOI 35/6 PC 1) | E09K0-02010204200 | 35 | 9.0 | 1,6 | 12 | 38 | 15 | Czerw. | M 6 |
| KOI 35/8 1) | E09K0-02010104900 | KOI 35/8 PC 1) | E09K0-02010204300 | 16 | M 8 | ||||||
| KOI 35/10 1) | E09K0-02010105000 | KOI 35/10 PC 1) | E09K0-02010204400 | 39 | 18 | M 10 | |||||
| KOI 35/12 1) | E09K0-02010105100 | KOI 35/12 PC 1) | E09K0-02010204500 | 43 | 22 | M 12 | |||||
| KOI 35/16 1) | E09K0-02010105200 | KOI 35/16 PC 1) | E09K0-02010204600 | 48 | 28 | M 16 | |||||
| KOI 35/20 1) | E09K0-02010105300 | KOI 35/20 PC 1) | E09K0-02010204700 | 1,8 | 14 | 50 | 30 | M 20 | |||
| KOI 50/6 1) | E09K0-02010105400 | KOI 50/6 PC 1) | E09K0-02010204800 | 50 | 11.0 | 1,8 | 16 | 50 | 18 | Nieb. | M 6 |
| KOI 50/8 1) | E09K0-02010105500 | KOI 50/8 PC 1) | E09K0-02010204900 | M 8 | |||||||
| KOI 50/10 1) | E09K0-02010105600 | KOI 50/10 PC 1) | E09K0-02010205000 | M 10 | |||||||
| KOI 50/12 1) | E09K0-02010105700 | KOI 50/12 PC 1) | E09K0-02010205100 | 52 | 22 | M 12 | |||||
| KOI 50/16 1) | E09K0-02010105790 | KOI 50/16 PC 1) | E09K0-02010205200 | 56 | 28 | M 16 | |||||
| KOI 50/20 1) | E09K0-02010105800 | KOI 50/20 PC 1) | E09K0-02010205300 | 2,0 | 18 | 58 | 32 | M 20 | |||
| KOI 70/6 1) | E09K0-02010105900 | KOI 70/6 PC 1) | E09K0-02010205400 | 70 | 13.0 | 2,0 | 18 | 54 | 22 | Żółty | M 6 |
| KOI 70/8 1) | E09K0-02010106000 | KOI 70/8 PC 1) | E09K0-02010205500 | M 8 | |||||||
| KOI 70/10 1) | E09K0-02010106100 | KOI 70/10 PC 1) | E09K0-02010205600 | M 10 | |||||||
| KOI 70/12 1) | E09K0-02010106200 | KOI 70/12 PC 1) | E09K0-02010205700 | M 12 | |||||||
| KOI 70/16 1) | E09K0-02010106300 | KOI 70/16 PC 1) | E09K0-02010205800 | 58 | 28 | M 16 | |||||
| KOI 70/20 1) | E09K0-02010106400 | KOI 70/20 PC 1) | E09K0-02010205900 | 19 | 60 | 32 | M 20 | ||||
| KOI 95/8 1) | E09K0-02010106500 | KOI 95/8 PC 1) | E09K0-02010206000 | 95 | 15.0 | 2,5 | 20 | 58 | 24 | Czerw. | M 8 |
| KOI 95/10 1) | E09K0-02010106600 | KOI 95/10 PC 1) | E09K0-02010206100 | M 10 | |||||||
| KOI 95/12 1) | E09K0-02010106700 | KOI 95/12 PC 1) | E09K0-02010206200 | M 12 | |||||||
| KOI 95/16 1) | E09K0-02010106800 | KOI 95/16 PC 1) | E09K0-02010206300 | 60 | 28 | M 16 | |||||
| KOI 120/8 1) | E09K0-02010106900 | KOI 120/8 PC 1) | E09K0-02010206400 | 120 | 16,5 | 3,0 | 22 | 60 | 24 | Nieb. | M 8 |
| KOI 120/10 1) | E09K0-02010107000 | KOI 120/10 PC 1) | E09K0-02010206500 | M 10 | |||||||
| KOI 120/12 1) | E09K0-02010107100 | KOI 120/12 PC 1) | E09K0-02010206600 | M 12 | |||||||
| KOI 120/16 1) | E09K0-02010107200 | KOI 120/16 PC 1) | E09K0-02010206700 | 64 | 28 | M 16 | |||||
| KOI 120/20 1) | E09K0-02010107300 | KOI 120/20 PC 1) | E09K0-02010206800 | 68 | 32 | M 20 | |||||
1) Wielkości nie objęte normą DIN
