Kasety suwnicowe

Kasety sterownicze serii KS

Producent: Promet
Przejdź do e-sklepu
Producent Promet
Seria KS
Typ produktu Kaseta suwnicowa
Budowa segmentowa
Znamionowy prąd cieplny Ith 10A
Znamionowy prąd łaczeniowy Ie 2,5A (400V AC4)
0,16A (220V DC13) 0,16A (220V DC13)
Materiał obudowy wysokoudarowy polistyren 825
Znamionowe napięcie izolacji Ui 400V AC
Znamionowe napięcie łączeniowe 400V AC, 220V DC
Stopień ochrony kaset IP65
  • Opis
  • Załączniki
  • Tabela wykonań

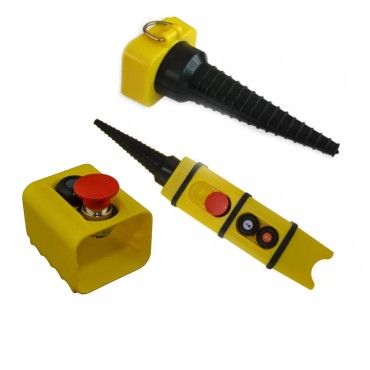

Kasety sterownicze suwnicowe KS firmy Promet przeznaczone są do sterowania suwnic, elektrowciągów, obrabiarek, maszyn i urządzeń zdalnego sterowania oraz innych obwodów elektrycznych o napięciu łączeniowym nie przekraczajacym 400V, 50-60Hz prądu przemiennego oraz 220V prądu stałego. Kasety KS mają budowę segmentową co pozwala na zwiększanie członów sterowniczychoraz umożliwia wymianę segmentu np. w pzypadku uszkodzenia. Do dyspzycji mamy człony sterowniczo-sygnalizacyje, które montowne są jako pierwsze za zespołem pokrywy górnej oraz w dalszej lolejności człony ruchów głównych i pomocniczych montowane poniżej. Kaseta zakończona jest zespołem pokrywy dolnej z zamkiem lub bez zamka.

Obudowa kasety wykonana jest z izolacyjnego żółtego tworzywa o duzej wytrzymałości dielektrycznej i mechanicznej.
Kasety mogą mieć następujące wykonania klimatyczne:

  • dla klimatu umiarkowanego,
  • dla klimatu tropikalnego i morskiego.

Dane techniczne:
Znamionowe napięcie izolacji Ui [V] 400 50-60Hz
Znamionowe napięcie łączeniowe Ue [V] 400 50-60Hz
Napięcie znamionowe udarowe wytrzymywane Uimp [kV] 2.5
Napięcie sygnalizacyjne
     żarówki [V]
     diody świecącej [V]
12, 24 AC/DC
24AC/DC 110, 220AC
Typ trzonka elementu sygnalizacyjnego BA9s
Znamionowy prąd cieplny Ithe [A] 10
Znamionowy prąd łączeniowy Ie [A]
     AC4    Ue=400V
     AC15  Ue=400V
     DC13  Ue=220V
2.5
1
0.16
Trwałość łączeniowa [łączeń]
     AC4    Ue=400V    Ie=2A
     AC15  Ue=400V    Ie=1A
     DC13  Ue=220V   Ie=0.16A
100 000
500 000
100 000
Znamionowa częstość łączeń [łączeń/h] 600
Trwałość mechaniczna 1x106
Temperatura otoczenia [°C] -20...+70
Stopień ochrony IP54
Przekroje przewodów przyłączeniowych [mm2]
     linka
     drut
1 lub 2 x 0.5...0.75
1 lub 2 x 0.5...1
Średnica kabla przyłączeniowego [mm] 10...30
Wkręty zaciskowe
     torów głównych
     zacisku ochronnego
M3
M5
Maksymalna siła działająca na przycisk [N] 30



Zestawienie oferowanych produktów znajduje się w zakładce "Tabela wykonań"

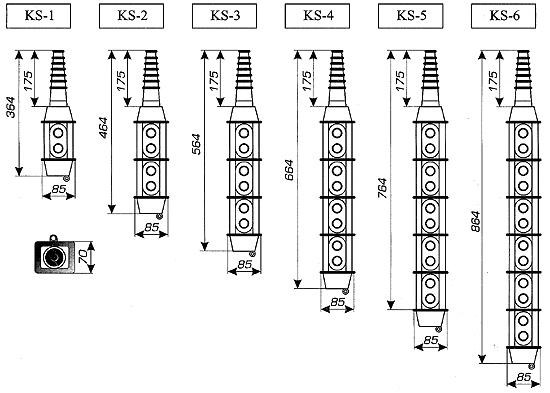

Wymiary

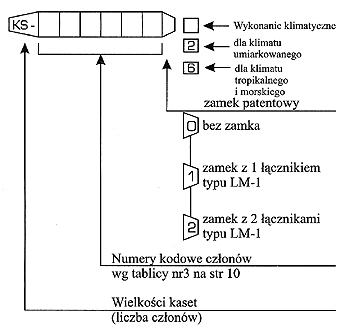

Schemat
Katalog
Symbol Numer katalogowy Typ produktu Typ kasety Liczba członów Liczba przycisków Nr kodowy członu
KS1-1-2-35 W0-KS1-1-2-35 Kaseta suwnicowa KS-1 1 2 35
KS2-1-2-45.35 W0-KS2-1-2-45.35 Kaseta suwnicowa KS-2 2 4 45, 35
KS3-1-2-21.45.35 W0-KS3-1-2-21.45.35 Kaseta suwnicowa KS-3 3 6 21, 45, 35
KS4-1-2-21.55.45.35 W0-KS4-1-2-21.55.45.35 Kaseta suwnicowa KS-4 4 8 21, 55, 45, 35
KS5-1-2-21.55.45.35.75 W0-KS5-1-2-21.55.45.35.75 Kaseta suwnicowa KS-5 5 10 21, 55, 45, 35, 75
KS6-1-2-21.55.45.35.75.65 W0-KS6-1-2-21.55.45.35.75.65 Kaseta suwnicowa KS-6 6 12 21, 55, 45, 35, 75, 65
KS2-1-2-25S.35 W0-KS2-1-2-25S.35 Kaseta suwnicowa KS-2 2 4 25s, 35
KS3-1-2-25s.45.35 W0-KS3-1-2-25s.45.35 Kaseta suwnicowa KS-3 3 6 25s, 45, 35
KS4-1-2-25s.55.45.35 W0-KS4-1-2-25s.55.45.35 Kaseta suwnicowa KS-4 4 8 25s, 55, 45, 35
KS5-1-2-25s.55.45.35.75 W0-KS5-1-2-25s.55.45.35.75 Kaseta suwnicowa KS-5 5 10 25s, 55, 45, 35, 75
KS6-1-2-25s.55.45.35.75.65 W0-KS6-1-2-25s.55.45.35.75.65 Kaseta suwnicowa KS-6 6 12 25s, 55, 45, 35, 75, 65
KS2-1-2-058S.31 W0-KS2-1-2-058S.31 Kaseta suwnicowa KS-2 2 3 058s, 31
KS2-1-2-058S.35 W0-KS2-1-2-058S.35 Kaseta suwnicowa KS-2 2 3 058s, 35
KS3-1-2-058S.45.35 W0-KS3-1-2-058S.45.35 Kaseta suwnicowa KS-3 3 5 058S, 45, 35
KS4-1-2-058s.35.45.55 W0-KS4-1-2-058s.35.45.55 Kaseta suwnicowa KS-4 4 7 058s, 35, 45, 55
KS5-1-2-058s.55.45.35.75 W0-KS5-1-2-058s.55.45.35.75 Kaseta suwnicowa KS-5 5 9 058s, 55, 45, 35, 75
KS6-1-2-058S.55.45.35.75.65 W0-KS6-1-2-058S.55.45.35.75.65 Kaseta suwnicowa KS-6 6 11 058S, 55, 45, 35, 75, 65
61.10.00B W0-61.10.00B Zespół pokrywy - - - -
61.10.01 TK-61.10.01 Uszczelka - - - -
63.10.00A W0-63.10.00A Zespół pokrywy - - - -
63.00.01A W0-63.00.01A Zespół pokrywy - - - -
513 23.24 W0-513 23.24 Korpus członu - - 2 -
513 31.32.41.42.51.52 W0-513 31.32.41.42.51.52 Korpus członu - - 2 -
513 35.45.55 W0-513 35.45.55 Korpus członu - - 2 -
513 25 W0-513 25 Korpus członu - - 2 -
513 25s W0-513 25s Korpus członu - - 2 -
513058 W0-513 058 Korpus członu - - 1 -
513 058S W0-513 058S Korpus członu - - 1 -
513 0582 W0-513 0582 Korpus członu - - 2 -
513 0582S W0-513 0582S Korpus członu - - 2 -
5130583 W0-513 0583 Korpus członu - - 2 -
5130584 W0-513 0584 Korpus członu - - 1 -
513 056.057.0571 W0-513 056.057.0571 Korpus członu - - 1 -
513 066.067.0671 W0-513 066.067.0671 Korpus członu - - 1 -
P0-16-012102 P0-16-012102 Uszczelka - - - -
61.21.01 TK-612101 Uszczelka - - - -
612103 TK-612103 Osłona - - - -
KLUCZYK043.110 TK-KLUCZYK043.110 Kluczyk - - - -
71-038016 TK-71-038016 Wskaźnik - - - -
71-038026 TK-71-038026 Wskaźnik - - - -
71-038056 TK-71-038056 Wskaźnik - - - -
71-038066 TK-71-038066 Wskaźnik - - - -
71-038206 TK-71-038206 Wskaźnik - - - -
71-038216 TK-71-038216 Wskaźnik - - - -
71-038036 TK-71-038036 Wskaźnik - - - -
71-038046 TK-71-038046 Wskaźnik - - - -
KS-LM2 W0-KS-LM2 Zestaw styków - - - -
KS-LM1 W0-KS-LM1 Zestaw styków - - - -
