| Producent | Schneider Electric |
| Seria | ATV320 |
| Klasa obudowy | IP20 |
| Częstotliwość wyjściowa | 0.1-599Hz |
| Wbudowany filtr | EMC |
| Komunikacja | CANopen/Modbus RTU |

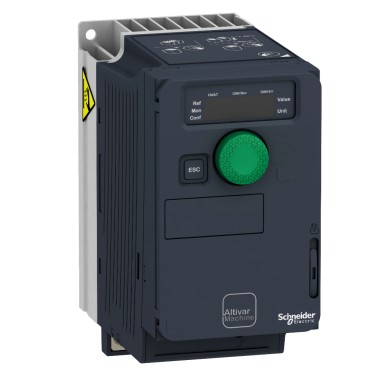

Altivar Machine ATV320 jest przemiennikiem częstotliwości (falownik) do silników trójfazowych asynchronicznych i synchronicznych w zakresie mocy od 0.18 do 15kW. Altivar 320 został zaprojektowany jako przemiennik dla różnych silników z bogatą biblioteką funkcji aplikacyjnych aby spełnić najbardziej wymagające potrzeby aplikacyjne. Z uwagi na jego kompaktową konstrukcję w łatwy sposób integruje się w maszynach przemysłowych OEM. Altivar 320 posiada ponad 150 funkcji aplikacyjnych aby ułatwić inżynierom jego adaptację w maszynach przemysłowych. Co więcej Altivar Machine ATV320 zawiera wiele praktycznych funkcji aplikacyjnych pokrywających większość wymagań. Altivar Machine ATV320 jest zaprojektowany do zwiększenia wydajności maszyn oraz ich dostępności jak również do redukcji kosztów produkcji.
| Symbol przemiennika |
Silnik. |
Prąd |
|||
| [kW] | [A] | ||||
|
Jednofazowe napięcie zasilania: 200…240 V 50/60 Hz, z wbudowanymi filtrami EMC |
|||||
| ATV320U02M2C | 0,18 | 1,5 | |||
| ATV320U04M2C | 0,37 | 3,3 | |||
| ATV320U06M2C | 0,55 | 3,7 | |||
| ATV320U07M2C | 0,75 | 4,8 | |||
| ATV320U11M2C | 1,1 | 6,9 | |||
| ATV320U15M2C | 1,5 | 8,0 | |||
| ATV320U22M2C | 2,2 | 11,0 | |||
|
Trójfazowe napięcie zasilania: 380…500 V 50/60 Hz, z wbudowanymi filtrami EMC |
|||||
| ATV320U04N4C | 0,37 | 1,5 | |||
| ATV320U06N4C | 0,55 | 1,9 | |||
| ATV320U07N4C | 0,75 | 2,3 | |||
| ATV320U11N4C | 1,1 | 3,0 | |||
| ATV320U15N4C | 1,5 | 4,1 | |||
| ATV320U22N4C | 2,2 | 5,5 | |||
| ATV320U30N4C | 3,0 | 7,1 | |||
| ATV320U40N4C | 4,0 | 9,5 | |||
Przemienniki częstotliwości Altivar ATV 320 w wersji książkowej. Tabela wykonań.
| Symbol przemiennika |
Silnik. |
Prąd |
|||
| [kW] | [A] | ||||
|
Jednofazowe napięcie zasilania: 200…240 V 50/60 Hz, z wbudowanymi filtrami EMC |
|||||
| ATV320U02M2B | 0,18 | 1,5 | |||
| ATV320U04M2B | 0,37 | 3,3 | |||
| ATV320U06M2B | 0,55 | 3,7 | |||
| ATV320U07M2B | 0,75 | 4,8 | |||
| ATV320U11M2B | 1,1 | 6,9 | |||
| ATV320U15M2B | 1,5 | 8,0 | |||
| ATV320U22M2B | 2,2 | 11,0 | |||
|
Trójfazowe napięcie zasilania: 380…500 V 50/60 Hz, z wbudowanymi filtrami EMC |
|||||
| ATV320U04N4B | 0,37 | 1,5 | |||
| ATV320U06N4B | 0,55 | 1,9 | |||
| ATV320U07N4B | 0,75 | 2,3 | |||
| ATV320U11N4B | 1,1 | 3,0 | |||
| ATV320U15N4B | 1,5 | 4,1 | |||
| ATV320U22N4B | 2,2 | 5,5 | |||
| ATV320U30N4B | 3,0 | 7,1 | |||
| ATV320U40N4B | 4,0 | 9,5 | |||
| ATV320U55N4B | 5,5 | 14,3 | |||
| ATV320U75N4B | 7,5 | 17,0 | |||
| ATV320D11N4B | 11,0 | 27,7 | |||
| ATV320D15N4B | 15,0 | 33,0 | |||
Rozwiązania maszynowe
Altivar Machine ATV320 są przemiennikami częstotliwości o stopniu ochrony IP20 dla silników trójfazowych asynchronicznych i synchronicznych, które posiadają wiele funkcji dedykowanych do większości zastosowań:
-Pakowanie, -Przenoszenie materiałów, -Tekstylia, -Obróbka metali, -Aktuatory mechaniczne, -Aplikacje dźwigowe
Altivar Machine ATV320 jest serią dedykowaną do łatwej integracji na prostych i zaawansowanych maszynach posiadającą wydajne sterowanie silnikiem oraz możliwość łatwej komunikacji. Oferuje ona ulepszone możliwości automatyzacji i większą wydajności maszyn przemysłowych:
- Efektywne sterowanie silnikami asynchronicznymi oraz synchronicznymi z magnesami trwałymi
- Prosta integracja z dowolną architekturą sterowania (Ethernet, CANopen, Profibus, itp.)
- Format kompaktowy i książkowy ułatwiający integrację w różnych typach obudów
- Zintegrowane funkcje bezpieczeństwa umożliwiające spełnienie wymagań standardów bezpieczeństwa
- Zwiększona odporność na zanieczyszczone środowisko
Uwzględniając ograniczenia konfiguracji produktu i jego zastosowanie od fazy samego projektu, udało nam się uprościć integrację przemienników Altivar Machine ATV320 na maszynach przemysłowych. Posiada ponad 150 wbudowanych funkcji. Jest niezawodny, łatwy do zainstalowania oraz zgodny z dyrektywą maszynową 2006/42/EC.
Rozwiązania MachineStruxure od Schneider Electric posiadają bogate oraz gotowe do użycia biblioteki PLCopen. SoMachine może być wykorzystane do tworzenia, konfigurowania i uruchomienia całej maszyny w jednym środowisku programowym. Poprzez technologię FDT/DTM, możliwa jest konfiguracja, sterowanie, a także diagnostyka przemienników Altivar Machine ATV320 bezpośrednio w SoMachine i oprogramowaniu SoMove za pomocą tej samej cegiełki programowej (DTM).
Dzięki bezproblemowej integracji w ramach tej platformy, Altivar Machine ATV320 skraca czas inżynieringu i projektowania. Opcjonalna komunikacja oparta na Ethernet umożliwia dostęp do danych produkcyjnych w czasie rzeczywistym z poziomu systemu automatyki poprzez webserwer.
Zastosowanie
Przemienniki częstotliwości Altivar Machine ATV320 posiadają funkcje potrzebne dla większości zastosowań, m.in.:
Przenoszenie: małe przenośniki, duże układy przenośnikowe, stoły obrotowe, przenośniki taśmowe, itp...
Pakowanie i maszyny pakujące: małe pakowaczki, etykieciarki, Kartoniarki, itp...
Tekstylia: maszyny tkackie, maszyny dziewiarskie, maszyny tnące
Dźwigowe: podnoszenie i opuszczanie, podnośniki przemysłowe, suwnice
Aktuatory mechaniczne: pompy, wentylatory, prężarki
Obróbka materiału: maszyny do obróbki drewna, piły, heblarki, maszyny planujące, obróbka metali, zginarki, maszyny spawające, maszyny tnące, szlifowanie
Maszyny specjalne: miksery, maszyny do przetwórstwa gumy, maszyny pozycjonujące
