| Producent | ABB |
| Seria | ACS310 |
| Typ produktu | Falowniki |
| Częstotliwość wyjściowa | 0-500 Hz |
| Wbudowany filtr | EMC |
| Częstotliwosć sieci | 48-63 Hz |
| Komunikacja | Modbus EIA-485 |
| Klasa obudowy | IP20 |
| Temperatura pracy | -10 do 50°C |
| Wilgotność względna | Poniżej 95% |

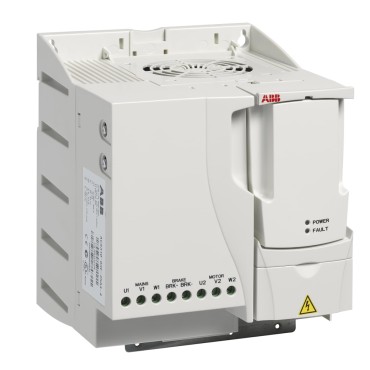

Kompaktowe przemienniki ACS310
Napęd ACS310 jest dedykowany do aplikacji zmiennomomentowych takich jak pompa lub wentylator. Falownik ten posiada bogaty zasób funkcji dla tego typu aplikacji, takich jak wbudowany regulator PID oraz funkcja PFC (sterowanie wieloma pompami lub wentylatorami), które dostosowują pracę napędu napędów do zmian ciśnienia, przepływu czy innych zmiennych procesowych. Przemiennik ACS 310 sprosta wymaganiom stawianym przez nowych użytkowników napędów, instalatorów, integratorów oraz konstruktorów maszyn i rozdzielnic.
Falowniki ACS310. Tabela wykonań:
| Wartości znamionowe*) Psilnika Isilnika (kW) (A) |
Kod zamówieniowy ABB Obudowa IP20 |
Kod typu ABB/ Kod zamówieniowy Dla obudów IP20 |
Rozmiar obudowy |
|
| Zasilanie 1-fazowe, 200 do 240 V AC | ||||
| 0.37 | 2.4 | 3AUA0000038701 | ACS310-01E-02A4-2 | R0 |
| 0.75 | 4.7 | 3AUA0000038843 | ACS310-01E-04A7-2 | R1 |
| 1.1 | 6.7 | 3AUA0000038844 | ACS310-01E-06A7-2 | R1 |
| 1.5 | 7.5 | 3AUA0000038845 | ACS310-01E-07A5-2 | R2 |
| 2.2 | 9.8 | 3AUA0000039071 | ACS310-01E-09A8-2 | R2 |
| Zasilanie 3-fazowe, 200 do 240 V AC | ||||
| 0.37 | 2.6 | 3AUA0000039087 | ACS310-03E-02A6-2 | R0 |
| 0.55 | 3.9 | 3AUA0000039163 | ACS310-03E-03A9-2 | R0 |
| 0.75 | 5.2 | 3AUA0000039192 | ACS310-03E-05A2-2 | R1 |
| 1.1 | 7.4 | 3AUA0000039215 | ACS310-03E-07A4-2 | R1 |
| 1.5 | 8.3 | 3AUA0000039218 | ACS310-03E-08A3-2 | R1 |
| 2.2 | 10.8 | 3AUA0000039234 | ACS310-03E-10A8-2 | R2 |
| 3 | 14.6 | 3AUA0000039307 | ACS310-03E-14A6-2 | R2 |
| 4 | 19.4 | 3AUA0000039621 | ACS310-03E-19A4-2 | R2 |
| 5.5 | 26.8 | 3AUA0000039622 | ACS310-03E-26A8-2 | R3 |
| 7.5 | 34.1 | 3AUA0000039623 | ACS310-03E-34A1-2 | R4 |
| 11 | 50.8 | 3AUA0000039624 | ACS310-03E-50A8-2 | R4 |
| Zasilanie 3-fazowe, 380 do 480 V AC | ||||
| 0.37 | 1.3 | 3AUA0000039625 | ACS310-03E-01A3-4 | R0 |
| 0.55 | 2.1 | 3AUA0000039626 | ACS310-03E-02A1-4 | R0 |
| 0.75 | 2.6 | 3AUA0000039627 | ACS310-03E-02A6-4 | R1 |
| 1.1 | 3.6 | 3AUA0000039628 | ACS310-03E-03A6-4 | R1 |
| 1.5 | 4.5 | 3AUA0000039629 | ACS310-03E-04A5-4 | R1 |
| 2.2 | 6.2 | 3AUA0000039630 | ACS310-03E-06A2-4 | R1 |
| 3 | 8.0 | 3AUA0000039631 | ACS310-03E-08A0-4 | R1 |
| 4 | 9.7 | 3AUA0000039632 | ACS310-03E-09A7-4 | R1 |
| 5.5 | 13.8 | 3AUA0000039633 | ACS310-03E-13A8-4 | R3 |
| 7.5 | 17.2 | 3AUA0000039634 | ACS310-03E-17A2-4 | R3 |
| 11 | 25.4 | 3AUA0000039635 | ACS310-03E-25A4-4 | R3 |
| 15 | 34.1 | 3AUA0000039636 | ACS310-03E-34A1-4 | R4 |
| 18.5 | 41.8 | 3AUA0000039637 | ACS310-03E-41A8-4 | R4 |
| 22 | 48.4 | 3AUA0000039638 | ACS310-03E-48A4-4 | R4 |
*) Parametry znamionowe obowiązują zarówno dla pracy w aplikacji pompy/wentylatora, jak i aplikacjach o dużym momencie rozruchowym, jak wytłaczarki lub kompresory. Zamiast znaku "E" w kodzie typu można wstawić znak "U", jeśli falownik będzie pracował w sieci amerykańskiej.
| Cecha | Zaleta | Korzyść |
| Stała wysokość i głębokość w pełnym zakresie mocy | Efektywne wykorzystanie przestrzeni | Mniej czasu potrzebnego na prace inżynierskie i instalacyjne |
| Asystenci uruchomienia | Łatwa parametryzacja regulatorów PID, zegara czasu rzeczywistego, komunikacji szeregowej, optymalizacji napędu oraz uruchomienia | Oszczędność czasu. Pewność, że wszystkie wymagane parametry są nastawione |
| Sterowanie równoległą pracą pomp i wentylatorów (PFC) | Jeden przemiennik częstotliwości steruje kilkoma pompami lub wentylatorami. Pomocnicze silniki są napędzane w zależności od wymaganej wydajności. Jeden silnik może być odłączony od zasilania, podczas gdy inne pracują równolegle. |
Redukcja kosztów dzięki rezygnacji z dodatkowych przemienników oraz zewnętrznego sterownika PLC. Redukcja kosztów oraz wydłużenie bezawaryjnego czasu pracy systemu pomp/wentylatorów. Przegląd pojedynczego urządzenia może zostać przeprowadzony bez konieczności zatrzymywania całego układu. |
| Funkcje ochrony pompy | Zintegrowane funkcje programowe takie jak oczyszczanie rur, napełnianie rurociągu, nadzór nad ciśnieniem na wlocie/wylocie oraz wykrywanie niedociążenia i przeciążenia |
Redukcja kosztów obsługi. Wydłużony czas bezawaryjnej pracy systemu pomp. |
| Regulatory PID | Dostosowanie pracy napędu do potrzeb |
Zwiększona stabilność i dokładność |
| Narzędzia do szacowania oszczędności energii | Narzędzia pokazujące oszczędność energii (kWh), redukcję emisji CO2 oraz kosztów w lokalnej walucie |
Pokazuje bezpośredni wpływ na koszty energii oraz pomaga kontrolować wydatki operacyjne (OPEX) |
| Wbudowany adapter EIA-485 z magistralą Modbus RTU | Nie ma potrzeby instalowania zewnętrznego modułu komunikacyjnego. Zintegrowana i zwarta konstrukcja. |
Obniża koszty integracji z systemem sterującym, zwiększa niezawodność. |
| Narzędzie FlashDrop | FlashDrop jest narzędziem pozwalającym łatwo i szybko wgrywać zestawy parametrów do niezasilonych przemienników. Umożliwia kopiowanie parametrów między urządzeniami. |
Oszczędność czasu, szczególnie przy dużej liczbie napędów |
