| Producent | ABB |
| Seria | ACS150 |
| Typ produktu | Falowniki |
| Częstotliwość wyjściowa | 0-500 Hz |
| Wbudowany filtr | EMC |
| Częstotliwosć sieci | 48-63 Hz |
| Klasa obudowy | IP20 |
| Temperatura pracy | -10 do 40°C |
| Wilgotność względna | Poniżej 95% |

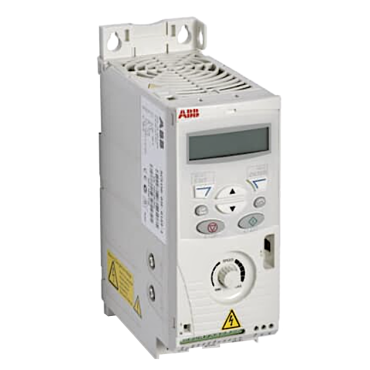

Kompaktowe przemienniki ACS150
Falownik ACS150 posiada standardowo wbudowane wszystkie niezbędne funkcje i interfejsy dla typowych aplikacji z silnikami indukcyjnymi AC. Czyni to dobór przemiennika bardzo łatwym. ACS 150 spełnia wymagania stawiane przez nowych użytkowników, instalatorów oraz konstruktorów maszyn i rozdzielnic.
Falowniki ACS150. Tabela wykonań:
| Wartości znamionowe*) Psilnika Isilnika (kW) (A) |
Kod zamówieniowy ABB Obudowa IP20 |
Kod typu ABB/ Kod zamówieniowy Obudowa IP20 |

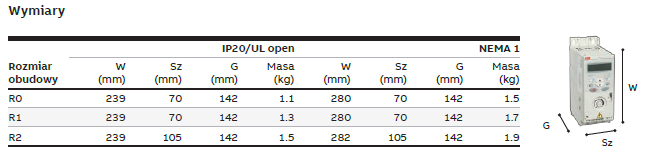

Rozmiar obudowy |
|
| Zasilanie 1-fazowe, 200 do 240 V AC | ||||
| 0.37 | 2.4 | 68581940 | ACS150-01E-02A4-2 | R0 |
| 0.75 | 4.7 | 68581966 | ACS150-01E-04A7-2 | R1 |
| 1.1 | 6.7 | 68581974 | ACS150-01E-06A7-2 | R1 |
| 1.5 | 7.5 | 68581982 | ACS150-01E-07A5-2 | R2 |
| 2.2 | 9.8 | 68581991 | ACS150-01E-09A8-2 | R2 |
| Zasilanie 3-fazowe, 200 do 240 V AC | ||||
| 0.37 | 2.4 | 68582008 | ACS150-03E-02A4-2 | R0 |
| 0.55 | 3.5 | 68582016 | ACS150-03E-03A5-2 | R0 |
| 0.75 | 4.7 | 68582024 | ACS150-03E-04A7-2 | R1 |
| 1.1 | 6.7 | 68582032 | ACS150-03E-06A7-2 | R1 |
| 1.5 | 7.5 | 68582041 | ACS150-03E-07A5-2 | R1 |
| 2.2 | 9.8 | 68582059 | ACS150-03E-09A8-2 | R2 |
| Zasilanie 3-fazowe, 380 do 480 V AC | ||||
| 0.37 | 1.2 | 68581737 | ACS150-03E-01A2-4 | R0 |
| 0.55 | 1.9 | 68581745 | ACS150-03E-01A9-4 | R0 |
| 0.75 | 2.4 | 68581753 | ACS150-03E-02A4-4 | R1 |
| 1.1 | 3.3 | 68581761 | ACS150-03E-03A3-4 | R1 |
| 1.5 | 4.1 | 68581788 | ACS150-03E-04A1-4 | R1 |
| 2.2 | 5.6 | 68581796 | ACS150-03E-05A6-4 | R1 |
| 3 | 7.3 | 68581800 | ACS150-03E-07A3-4 | R1 |
| 4 | 8.8 | 68581818 | ACS150-03E-08A8-4 | R1 |
*) Parametry znamionowe obowiązują zarówno dla pracy w aplikacji pompy/wentylatora, jak i aplikacjach o dużym momencie rozruchowym, jak wytłaczarki lub kompresory.
| Cecha | Zaleta | Korzyść |
| Przyjazny użytkownikowi panel z wyświetlaczem LCD |
Czytelny wyświetlacz alfanumeryczny. Łatwe uruchomienie i obsługa |
Oszczędność czasu |
| Elastyczne alternatywy montażu |
Możliwość montażu za pomocą śrub lub na szynie DIN, bokiem lub jeden przy drugim |
Jeden rodzaj napędu może być zastosowany w wielu projektach pozwalając oszczędzić czas i koszt instalacji |
| Wbudowany filtr EMC | Kompatybilność elektromagnetyczna |
Niska emisja EMC w wybranych środowiskach |
| Wbudowany czoper hamowania w standardzie |
Zewnętrzny czoper jest zbędny |
Oszczędność miejsca, niższy koszt instalacji |
| Wbudowany potencjometr |
Łatwa zmiana częstotliwości wyjściowej |
Oszczędność czasu |
| Regulator PID | Łatwa integracja dla kontroli procesu |
Oszczędność wynikająca z mniejszej ilości kabli |
| Narzędzie FlashDrop | FlashDrop jest narzędziem pozwalającym łatwo i szybko zapisywać parametry do niezasilonych napędów. FlashDrop umożliwia kopiowanie parametrów między napędami oraz między komputerem a napędem. |
Oszczędność czasu, szczególnie przy dużej liczbie napędów |
| Symbol | Numer katalogowy | Moc silnika | Prąd znamionowy | Zasilanie | Napięcie zasilania | Format obudowy |
|---|---|---|---|---|---|---|
| ACS150-01E-04A7-2 | 68581966 | 0.75kW | 4.7A | 1-faz. | 200-240V AC | R1 |
| ACS150-01E-06A7-2 | 68581974 | 1.1kW | 6.7A | 1-faz. | 200-240V AC | R1 |
| ACS150-01E-07A5-2 | 68581982 | 1.5kW | 7.5A | 1-faz. | 200-240V AC | R2 |
| ACS150-01E-09A8-2 | 68581991 | 2.2kW | 9.8A | 1-faz. | 200-240V AC | R2 |
| ACS150-03E-02A4-4 | 68581753 | 0.75kW | 2.4A | 3-faz. | 380-400V AC | R1 |
| ACS150-03E-03A3-4 | 68581761 | 1.1kW | 3.3A | 3-faz. | 380-400V AC | R1 |
| ACS150-03E-04A1-4 | 68581788 | 1.5kW | 4.1A | 3-faz. | 380-400V AC | R1 |
| ACS150-03E-05A6-4 | 68581796 | 2.2kW | 5.6A | 3-faz. | 380-400V AC | R1 |
| ACS150-03E-07A3-4 | 68581800 | 3 kW | 7.3A | 3-faz. | 380-400V AC | R1 |
