| Producent | Inmet |
| Seria | ES2a |
| Typ produktu | elektromagnes napędowy |
| Rodzaj pracy | ciągła/przerywana |
| Pozycja pracy | pozioma lub pionowa |
| średni czas skoku | 100ms |

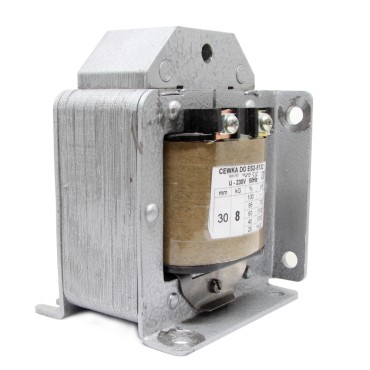

Elektromagnes napędowy ES-2 o udźwigu do 8 kG skoku do 30mm jest stosowany w mechanizmach rozrządu obrabiarek, pras i innych napędów sterowanych elektrycznie.
BudowaElektromagnes ES2 składa się z rdzenia, nura i cewki. Nur i rdzeń są wykonane z blachy stalowej (dla ES2-5102 i ES2-5112) oraz z blachy magnetycznej (dla ES2-5122 i ES2-5132) stanowią obwód magnetyczny. Zaciski cewki wyprowadzone są na bocznej ściance korpusu izolacyjnego. W chwili doprowadzenia napięcia do zacisków cewki, nur zostaje wciągany z siłą zależną od wartości napięcia i długości skoku (szczeliny). Nur sprzężony z układem dźwigni przestawia mechanizm urządzenia. Moc źródła zasilającego elektromagnes powinna byc większa lub równa mocy rozruchu elektromagnesu. Elektromagnes ES2 należy instalować na konstrukcjach wsporczych w pozycji poziomej lub pionowej.
| Typ elektromagnesu | ES2-5122 | ES2-5132 | |
| Napięcie zasilające 50/Hz Us |
[V] |
230, 400 |
|
|
Dopuszcz. zakres obciążenia nura |
[kG] |
3,0-5,0 |
5,0-8,0 |
| Moc rozruchu |
[VA] |
2650 |
3500 |
| Moc trzymania |
[VA] |
212 |
270 |
| Masa |
[kg] |
3,53 |
4,48 |
|
Typ |
Udźwig |
Skok |
|
ES2-5122-15 230V |
5,0 |
30 |
|
ES2-5122-15 400V |
5,0 |
30 |
|
ES2-5132-15 230V |
8,0 |
30 |
|
ES2-5132-15 400V |
8,0 |
30 |
