| Producent | Panasonic |
| Seria | HG-C |
| Typ czujnika | Czujnik pomiarowy laserowy |
| Rodzaj pomiaru | Pomiar odległości |
| Napięcie zasilania | 12-24V DC |
| Stopień ochrony | IP67 |
| Temperatura pracy | od -10 do +45°C |
| Wymiary | 44 x 20 x 25 mm |
| Max. prąd pracy | 100mA |
| Materiał obudowy | aluminium |

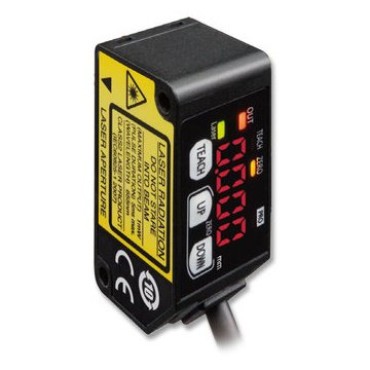

Seria HG-C
Czujnik laserowy z matrycą CMOS, tak kompaktowy jak czujnik fotoelektryczny, umożliwia wyświetlanie rzeczywistej zmierzonej odległości tak precyzyjnie jak czujnik przemieszczenia.
Specyfikacja
|
NPN |
HG-C1030 |
HG-C1050 |
HG-C1100 |
HG-C1200 |
HG-C1400 |
|
PNP |
HG-C1030-P |
HG-C1050-P |
HG-C1100-P |
HG-C1200-P |
HG-C1400-P |
|
Środek pomiarowy |
30mm |
50mm |
100mm |
200mm |
400mm |
|
Zakres pomiarowy |
+/-5mm |
+/-15mm |
+/-35mm |
+/-80mm |
+/-200mm |
|
Powtarzalność |
10μm |
30μm |
70μm |
200μm |
300μm (200-400mm) |
|
Liniowość |
+/-0.1% F.S. |
||||
|
Dryft temperaturowy |
+/-0.03% F.S./°C |
||||
|
Źródło |
Czerwony laser półprzewodnikowy (655nm), Class 2 (JIS/IEC/GB)/Class II (FDA) |
||||
|
Plamka |
~ Ø 50μm |
~ Ø 70μm |
~ Ø 120μm |
~ Ø 300μm |
~ Ø 500μm |
|
Napięcie zasilania |
12 do 24VDC +/-10% |
||||
|
Wyjście stanowe |
1 wyjście (Light-ON/Dark-ON przełączalne), pobór prądu: 50mA lub mniej |
||||
|
Wyjście analogowe |
Wyjście napięciowe: 0 to +5V (Alarm: +5.2V), impedancja wyjścia: 100Ω |
||||
|
Czas odpowiedzi |
Ustawiany : High speed: 1.5ms / Standard: 5ms / High precision: 10ms |
||||
|
Zewnętrzne wejście |
Jedno wejście (Ustawienie zera, Uczenie, Laser ON/OFF, Trigger) |
||||
|
Stopień szczelności |
IP67 |
||||
|
Kabel |
5 żyłowy, 2m kabel |
||||
|
Waga |
35g (bez kabla), około. 85g (z kablem) |
||||
Opcja : Do dokładnego ustawiania sensora w dwóch kierunkach (±5°, ±7,5°) dostępny jest uchwyt montażowy, Proszę zamawiać oddzielnie : MS-HG-01
Typowe aplikacje:
 |
 |
 |
| Pomiar ugięcia materiału | Pomiar grubości płyty | Regulacja wysokości głowicy dozującej |
 |
 |
 |
| Regulaja wysokości komponentu | Regulacja wysokości głowicy robota | Instalacja na linii pakowania żywności (IP67) |
