| Producent | Panasonic |
| Seria | FX-500 |
| Typ produktu | Wzmacniacz światłowodowy |
| Materiał obudowy | plastik |
| Stopień ochrony | IP40 |
| Temperatura pracy | od -10…+55°C |
| Typ przyłącza | konektor CN-73, CN-74, kabel |
| Napięcie zasilania | 12-24V DC |
Czujniki światłowodowe (wzmacniacze) seria FX-500
Dzięki nowemu zintegrowanemu układowi, specyficznemu dla danej aplikacji ("application-specific integrated circuit" ASIC), Panasonic może rozwiązać przypadki związane z czujnikami światłowodowymi, które wcześniej były niemożliwe. FX-500 może osiągać czasy reakcji rzędu 25μs jednocześnie zapewniając dokładne wykrywanie. Posiada zintegrowane funkcje logiczne oraz pozwala na oszczędności, ponieważ nie są wymagane żadne zewnętrzne kontrolery. Możliwe jest śledzenie wartości progowych aplikacji a dzięki funkcjom autodiagnostyki oszczędza się na czasie konserwacji. Ponadto niezawodność wykrywania wzrosła o 75% w porównaniu do poprzednich modeli.
Klient może wybrać pomiędzy cyfrowym typem wyjścia, z jednym lub dwoma wyjściami, lub analogowym typem wyjścia.
Charakterystyka:
Akcesoria:
| Standardowy typ z 1 wyjściem cyfrowym |
Typ z dwoma wyjściami cyfrowymi |
Typ z wyjściem analogowym |
|
| NPN output | FX-501 | FX-502 | FX-505-C2 |
| PNP output | FX-501P | FX-502P | FX-505P-C2 |
| Typ wzmacniacza | cyfrowy | ||
| Funkcja timera | zakres czasu opóźnienia 0.1ms - 999.9ms | ||
|
Funkcja zapobiegania
zakłóceniom |
wbudowana | ||
| Zasięg pomiarowy | Zależy od użytej głowicy włókna | ||
| Czas odpowiedzi | 25µs, 60µs, 250µs, 2ms, 4ms, 24ms | 2ms | |
| Wyjście tranzystora | Max. 100mA | Max. 50mA | Max. 50mA |
| Wyjście analogowe | 4 - 20mA | ||
| Element emitujący światło |
czerwona dioda LED (Szczytowa długość fali emisji : 650nm) | ||
| Materiał obudowy | Plastikowy | ||
| Nominalny pobór prądu |
Zwykłe operacje: 40mA lub mniej przy napięciu zasilania 24V | ||
| Tryb ECO: 28mA lub mniej przy napięciu zasilania 24V | |||
| Stopień ochrony | IP40 | ||
| Wymiary (HxWxL) | 32 x 10 x 75mm | ||
| Sposób podłączenia |
Konektor |
Kabel 2m |
|
| Zasilanie | 12 - 24V DC (±10%) | ||
| Dopuszczalna temp. pracy |
-10°C to +55°C | ||
| Waga | Waga netto: 15g | Waga netto: 60g | |
| Waga brutto: 70g | Waga brutto: 100g | ||
| Symbol | Numer katalogowy | Wyjście | Funkcja wyjścia | Przyłącze |
|---|---|---|---|---|
| FX-501P | FX501P | PNP | Light-ON/Dark-ON | konektor CN-73 |
| FX-502P | FX502P | PNP | Light-ON/Dark-ON | konektor CN-74 |

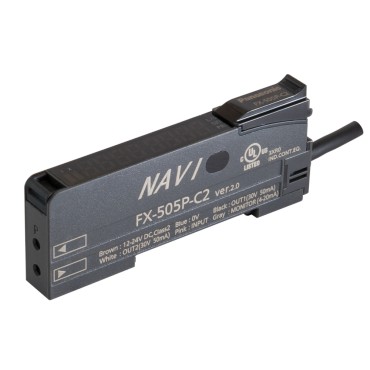

| FX-505P-C2 | FX505PC2 | PNP | Light-ON/Dark-ON | kabel 2m |
