| Producent | Panasonic |
| Seria | FX-300 |
| Typ produktu | Wzmacniacz światłowodowy |
| Materiał obudowy | plastik |
| Stopień ochrony | IP40 |
| Temperatura pracy | od -10…+55°C |
| Typ przyłącza | konektor |
| Napięcie zasilania | 12-24V DC |

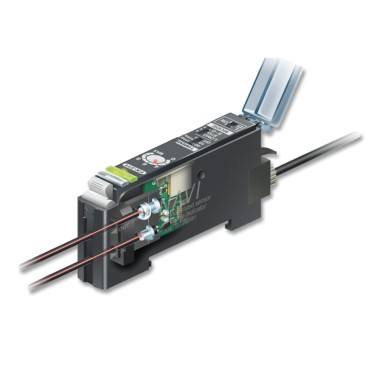

Czujniki światłowodowe (wzmacniacze) seria FX-311
Oryginalna technologia optyczna opracowana przez Panasonic dla cyfrowego czujnika światłowodowego FX-301, charakteryzuje się takimi zaletami jak prosta konserwacja/utrzymanie, zmniejszenie ilości okablowania i łatwość instalacji. FX-311 wyposażony jest w technologię do obsługi wszystkich głównych przypadków i dla różnych potrzeb w miejscu pracy oraz zapewniają najwyższą wydajność.
Charakterystyka:
Opcje:
| Specyfikacja | ||
| NPN output | FX-311 | FX-311B/G |
| PNP output | FX-311P | FX-311BP/GP |
| Typ wzmacniacza | Ręcznie ustawiany | |
| Funkcja timera | opóźnione wyłączenie (10ms lub 40ms przełączane) | |
|
Funkcja zapobiegania
zakłóceniom |
wbudowana dla max. 4 wzmacniaczy | |
| Zasięg pomiarowy | Zależy od użytej głowicy włókna | |
| Czas odpowiedzi | 0.25 / 2ms | |
| Wyjście tranzystora | Max. 100mA | |
| Element emitujący światło |
czerwona LED (modulowane) | niebieska LED, 470nm zielona LED, 525nm |
| Nominalny pobór prądu bez obciążenia |
Max. 35mA | |
| Materiał obudowy | Plastikowa | |
| Stopień ochrony | IP40 | |
| Wymiary (HxWxL) | 30.5 x 10 x 64.5mm | |
| Sposób podłączenia | Konektor | |
| Zasilanie | 12 - 24V DC (± 10%) | |
| Dopuszczalna temp. pracy |
-10°C - +55°C | |
| Waga | 15g | |
| Symbol | Numer katalogowy | Wyjście | Funkcja wyjścia | Przyłącze |
|---|---|---|---|---|
| FX-301 | UFX301 | NPN | Light-ON/Dark-ON | konektor CN-73 |
| FX-301P | UFX301P | PNP | Light-ON/Dark-ON | konektor CN-73 |
| FX-311 | UFX311 | NPN | Light-ON/Dark-ON | konektor CN-73, CN-71 |
| FX-311P | UFX311P | PNP | Light-ON/Dark-ON | konektor CN-73, CN-71 |
