| Producent | Panasonic |
| Seria | EQ-30 |

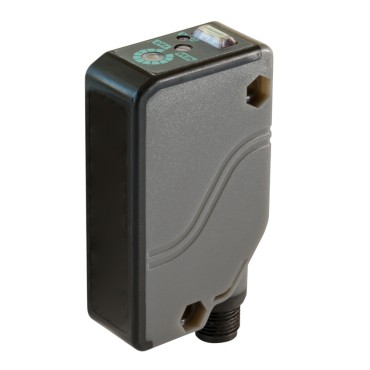

| Typ produktu | Czujnik fotoelektryczny triangulacyjny |
| Materiał | tworzywo PBT |
| Stopień ochrony | IP67 |
| Temperatura pracy | od -25 do 55°C |
| Przyłącze | kabel 2m lub konektor M12 |
| Sposób działania | odbiciowy od obiektu z eliminacją wpływu tła |
| Napięcie zasilania | 12-24V DC |
Opis:
Akcesoria:
| Wyjście NPN | EQ-34 (-J) | EQ-34W |
| Wyjście PNP | EQ-34-PN (-J) | |
| Podwójne wyjście | ||
| Typ czujnika | Dyfuzyjne | |
| Zasięg działania | 200cm | |
| Zakres działania | 10 - 200cm | Bliski: 20 - 200cm Daleki: 10 - 200cm |
| Rozmiary obiektu do detekcji | Biały papier, 20 x 20cm |
|
| Rodzaj obiektu | Przezroczysty i nieprzezroczysty | |
| Histereza | < 10% zakresu pomiarowego | |
| Czas reakcji | Max. 2ms | |
| Wyjście tranzystorowe | Max. 100mA | |
| Dioda nadawcza | podczerwony LED | |
| Nominalny pobór prądu bez obciążenia | NPN : 50mA , PNP : 55mA |
NPN : 90mA |
| Materiał obudowy | Tworzywo sztuczne | |
| Ochrona środowiskowa | IP67 | |
| Wymiary (wysxszerxdług) | 68 x 20 x 40mm | |
| Sposób podłączenia | Przewód 2m lub złącze M12(-J) | |
| Napięcie zasilania | 10 - 30V DC (+/- 10%) | |
| Dopuszczalna temperatura pracy | -20°C do +55°C | |
| Waga (approx.) | 150g | |
| Symbol | Numer katalogowy | Sposób działania | Obudowa | Zasięg | Wyjście | Funkcja wyjścia | Przyłącze |
|---|---|---|---|---|---|---|---|
| EQ-34-PN | UEQ34PN | odbiciowy | 68x20x40mm | 0.2-2m | PNP | Light-ON/Dark-ON | kabel 2m |
| EQ-34-PN-J | UEQ34PNJ | odbiciowy | 68x20x40mm | 0.2-2m | PNP | Light-ON/Dark-ON | konektor M12 |
Światłowodowy czujnik koloru seria FZ-10
Specyfikacja:
| NPN output | FZ-11 |
| PNP output | FZ-11P |
| Typ czujnika | Wzmacniacz do światłowodowego czujnika koloru (RGB) |
| Zasięg wykrywania | Zależnie od użytej głowicy kabla światłowodowego |
| Wykrywany obiekt | Przezroczyste lub nieprzezroczyste obiekty większe niż średnica punktu |
| Regulacja koloru | przycisk trybu nauczania (Teach-in button) |
| Tolerancja koloru | Regulacja w 16 stopniach |
| Czas odpowiedzi | 1ms lub mniej |
| Funkcja Timera | Ustawione opóźnienie: 40ms |
| Wyjście tranzystora | NPN lub PNP, 100mA |
| Zabezpieczenie przed zwarciem | Na wyposażeniu |
| Pobór prądu | 45mA lub mniej |
| Diody LED | Czerwona, zielona, niebieska |
| Materiał obudowy | ABS, odporna na wysoką temperaturę |
| Wymiary (HxWxL) | 31.5 x 20 x 60mm |
| Sposób podłączenia | Kabel 2m |
| Dopuszczalna temp. pracy | -10 - +55°C |
| Waga | 85g |
| FD-L51 | FD-L52 | FD-L53 | FD-L54 | |
| Typ | Standard | Wysoka precyzja | Bardzo mała plamka | Długi zasięg pomiaru |
| Nominalny zasięg detekcji | 20mm | 10mm | 5mm | 40mm |
| Zakres pomiarowy | 14 - 24mm | 8 - 11mm | 4 - 6mm | 30 - 50mm |
| średnica plamki | ø 5mm | ø 2.5mm | ø 1mm | ø 6mm |
| Dopuszczalny promień zagięcia | R25mm lub więcej | |||
| Długość kabla | 1m | |||
| Materiał | Plastikowy | |||
| Wymiary głowicy (HxWxL) | 21 x 8 x 31mm | 24 x 8 x 33mm | 30 x 7 x 35mm | 26 x 12 x 34mm |
| Dopuszczalna temp. pracy | -20°C - +70°C | |||
