| Producent | Panasonic |
| Seria | EX-L200 |
| Typ produktu | Czujnik optyczny laserowy |
| Materiał | tworzywo PBT |
| Stopień ochrony | IP67 |
| Temperatura pracy | od -10 do +55°C |
| Typ przyłącza | przewód 2m lub konektor M8 |
| Max. prąd pracy | 50 mA |
| Napięcie zasilania | 12-24V DC |
| Wymiary | 23.4 x 8.2 x 12 mm |
| Czas reakcji | 0.5 ms |

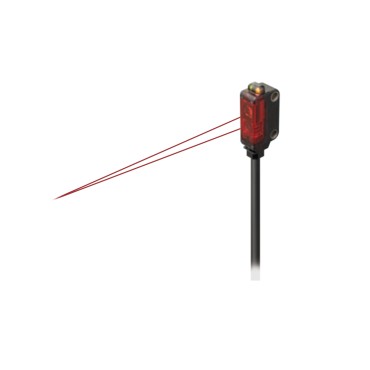

Najmniejszy czujnik laserowy na rynku!
Czujniki laserowe serii EX-L200 zostały zaprojektowane w celu detekcji bardzo małych obiektów z dużą powtarzalnością oraz precyzją. Pomimo niewielkich wymiarów wersja przelotowa czujnika (EX-L211x) jest w stanie wykryć obiekt o średnicy 0, 3mm natomiast wersja odbiciowa od obiektu EX-L221x może nawet wykryć przewód o średnicy 0, 01mm. Czujnik wyposażony jest w potencjometr oraz dwa wskaźniki LED. Ponadto czujnik w wersji przelotowej posiada ciekawą funkcję umożliwiającą zaobserwowanie na odbiorniku kształtu wykrywanego obiektu, co znacznie ułatwia pozycjonowanie nadajnika względem odbiornika.
Opis:
Akcesoria:
| Typ | Nadajnik - odbiornik | Odbiciowy od reflektora | Odbiciowy od obiektu |
||||
| Detekcja szybko przemieszczających się obiektów | Duży zasięg detekcji | Duży zasięg detekcji | Wiązka punktowa | Wiązka zbieżna | Wiązka zbieżna linijkowa | ||
| Symbol | Wyjście NPN |
EX-L211 | EX-L212 | EX-L291 | EX-L221 | EX-L261 | EX-L262 |
| Wyjście PNP |
EX-L211P | EX-L212P | EX-L291P | EX-L221P | EX-L261P | EX-L262P | |
| Zasięg | 1m | 3m | 4m | 45 to 300mm | 20 to 50mm | 20 to 70mm | |
| Wielkość plamki | 6x4mm at 1m | 8x5.5mm na odległości 1m | 6x4mm na odległości 1m | Ø 1mm (na odległości 300mm) | Ø 1mm at 50mm (punkt zbieżny: 22mm) | 1x5mm at 50mm (punkt zbieżny: 22mm) | |
| Najmniejszy wykrywany obiekt | Ø 2mm (nieprzezroczysty) | Ø 3mm (nieprzezroczysty) | Ø 25mm (nieprzezroczysty, przezroczysty ) | Ø 0.01mm (złoty przewód) | -- | ||
| Histereza | -- | max. 20% | |||||
| Napięcie zasilania | 12 to 24V DC ±10 % | ||||||
| Wyjście | PNP / NPN open-collector transistor, max. 50mA | ||||||
| Czas odpowiedzi | 0.5ms lub mniej | ||||||
| Dioda nadawcza | Czerwona dioda laserowa, 655nm (klasa 1) | ||||||
| Stopień szczelności obudowy | IP67 (IEC) | ||||||
| Zakres doupszczalnej temperatury pracy | -10 to +55°C | ||||||
| Materiał | Obudowa: PBT, front cover: acrylic; soczewki: szkło | ||||||
| Sposób podłączenia | Przewód 2m | ||||||
| Wymiary (HxWxD) | 25.9x 8.2x12mm | 29.9x8.2x13mm | 29.9x8.2x13.5mm | ||||
| Waga | Nadajnik I odbiornik: 40g each | około. 45g | |||||
| Akcesoria | Uchwyt mocujący MS-EXL2-2 2 pcs. | Reflektor RF330, uchwyt mocujący MS-EX-L2-3 1 szt. | Mounting plate MS-EX-L2-3 1 szt. | Uchwyt mocujący MS-EX-L2-3 1 szt. | |||
| Numer katalogowy | Sposób działania | Obudowa | Zasięg | Wyjście | Funkcja wyjścia | Przyłącze |
|---|---|---|---|---|---|---|
| UEXL211P | nadajnik-odbiornik | 25.9x 8.2x12mm | 1m | PNP | Light-ON/Dark-ON | kabel 2m |
| UEXL211PJ | nadajnik-odbiornik | 25.9x 8.2x12mm | 1m | PNP | Light-ON/Dark-ON | konektor M8 |
| UEXL212P | nadajnik-odbiornik | 25.9x 8.2x12mm | 3m | PNP | Light-ON/Dark-ON | kabel 2m |
| UEXL212PJ | nadajnik-odbiornik | 25.9x 8.2x12mm | 3m | PNP | Light-ON/Dark-ON | konektor M8 |
| UEXL221P | odbiciowy | 29.9x8.2x13mm | 45-300mm | PNP | Light-ON/Dark-ON | kabel 2m |
| UEXL261P | odbiciowy | 29.9x8.2x13.5mm | 20-50mm | PNP | Light-ON/Dark-ON | kabel 2m |
| UEXL291P | refleksyjny | 29.9x8.2x13mm | 4m | PNP | Light-ON/Dark-ON | kabel 2m |
