E-sklep

Czujniki optyczne

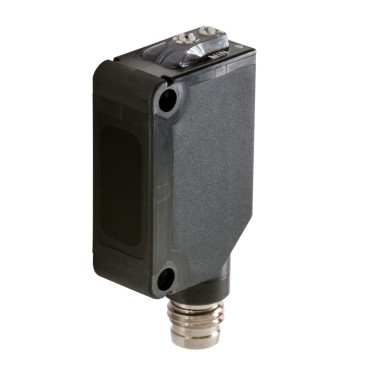

Czujniki fotoelektryczne uniwersalne seria CX-400

Producent: Panasonic
Przejdź do e-sklepu
Producent Panasonic
Seria CX-400
Typ produktu Czujnik fotoelektryczny kompaktowy
Materiał plastik
Stopień ochrony IP67
Temperatura pracy od -25 ...+55°C
Przyłącze kabel 2m lub konektor M8
Sposób działania typu bariera, refleksyjny, odbiciowy
Wyjścia tranzystorowe PNP lub NPN
Funkcja wyjścia Light-ON/Dark-ON (aktywny jasny/aktywny ciemny) - przełączalne
Napięcie zasilania 12-24V DC
  • Opis
  • Załączniki
  • Tabela wykonań
Seria CX-400 oferuje 148 modeli ultra kompaktowych czujników fotoelektrycznych. Mimo niewielkich rozmiarów czujniki CX-400 charakteryzują się dużym zasięgiem działania jak również niskim poborem energii. Czujniki przeznaczone są również do pracy w trudnym środowisku. Do przykładowych zastosowań można zaliczyć: detekcja palet z przezroczystymi produktami, detekcja obiektów błyszczących, detekcja bardzo małych obiektów, detekcja detali w oparach olejów, itp.

  • Rodzaje czujników :
    • czujnik typu bariera o dużym zasięgu
    • czujnik typu odbiciowego z reflektorem
    • czujnik typu odbiciowego z reflektorem przeznaczony do detekcji obiektów przezroczystych
    • czujnik typu odbiciowego z bardzo małą średnicą wiązki ok. 2mm
    • czujnik typu odbiciowego o regulowanym zasięgu działania i wiązką 2mm
    • czujnik typu odbiciowego z wiązką rozproszoną
  • Zmniejszone zapotrzebowanie na energię w stosunku do konwencjonalnych sensorów
  • Zasilanie 12-24V DC
  • Funkcja eliminacji otoczenia BGS i pierwszego planu FGS
  • Wyjścia tranzystorowe PNP lub NPN
  • Odporność na światło otoczenia do wartości 10 000lx
  • Stabilne działanie w niekorzystnych warunkach atmosferycznych:
    • temperatura pracy –25...+55°C (brak zjawiska kondensacji pary wodnej oraz oszronienia)
    • stopień szczelności IP67
  • Szeroki zakres akcesoriów montażowych
  • Możliwości połączeniowe:
    • złącze M8 w obudowie
    • kabel długości 0.5, 2 lub 5m
    • kabel zakończony złączem M12, o długości 2 lub 5 m


Czujniki typu nadajnik-odbiornik

NPN output

CX411 (-Z)

CX-412(-Z/-J/-C5)

CX-413(-Z/-J/-C5)

PNP output

CX411P (-Z)

CX-412P(-Z)

CX-413P(-Z)

Typ

Nadajnik-odbiornik

Zasięg

10m

15m

30m

Wykrywany obiekt

Min. Ø 12mm

Zdolność wykrywania

Nieprzezroczysty

Histereza

--

Czas odpowiedzi

Max. 1ms

Max. 2ms

Wyjście

PNP or NPN tranzystor, max. 100mA

Element emitujący światło

Red LED

Infrared LED

Infrared LED

Nominalny pobór prądu

nadajnik:
max. 15mA

nadajnik:
max. 20mA

nadajnik:
max. 25mA

odbiornik:
10mA lub mniej

odbiornik:
10mA lub mniej

odbiornik:
10mA lub mniej

Obudowa

Plastikowa

Stopień ochrony

IP67 (IEC)

Wymiary (HxWxD)

31 x 11,2 x 20mm

Sposób podłączenia

kabel (2m), konektor M8

Zasilanie

12 - 24V DC (± 10%)

Dopuszczalna temp. Pracy

-25 to +55°C

Waga

nadajnik: ~ 45g
odbiornik: ~ 50g



Czujniki typu odbiciowe z reflektorem (lusterkiem)

NPN output

CX-491(-Z)

CX-493(-Z)

CX-481(-Z)

CX-482(-Z)

CX-483(-Z)

PNP output

CX-491P(-Z)

CX-493P(-Z)

CX-481P(-Z)

CX-482P(-Z)

CX-483P(-Z)

Typ

Odbiciowy z lusterkiem

Zasięg

3m

5m

50 - 500mm

0.1 - 1.0m

50 - 1000mm

Cecha wyróżniająca

Światło
spolaryzowane

Długi zasięg

Niska histereza

Wykrywany obiekt

Ø 50mm

Zdolność wykrywania

Przezroczysta,
błyszcząca,
nieprzezroczysta

Nieprzezroczysta

Przezroczysta,
nieprzezroczysta

Czas odpowiedzi

Max. 1ms

Wyjście

PNP or NPN tranzystor, max. 100mA

Element emitujący światło

Red LED

Red LED

Infrared LED

Nominalny pobór prądu

Max. 13mA

Max. 10mA

Obudowa

Plastikowa

Stopień ochrony

IP67 (IEC)

Wymiary

31 x 11.2 x 20mm

Sposób podłączenia

kabel (2m), konektor M8

Zasilanie

12 - 24V DC (± 10%)

Dopuszczalna temp. Pracy

od -25 do +55°C

Waga

~ 50g



Czujniki odbiciowe od obiektu

NPN output

CX-424(-Z)

CX-421(-Z)

CX-422(-Z)

CX-423(-Z)

PNP output

CX-424P(-Z)

CX-421P(-Z)

CX-422P(-Z)

CX-423P(-Z)

Typ

 Odbiciowy rozproszony
(Diffuse reflective)

(Narrow-view)

Zasięg

100mm

300mm

800mm

70 to 300mm

Zdolność wykrywania

Nieprzezroczysty,
przezroczysty

Nieprzezroczysty,
przezroczysty,
min. Ø0,5mm

Histereza

Max. 15% odległości działania

Czas odpowiedzi

Max. 1ms

Wyjście

PNP or NPN tranzystor, max. 100mA

Element emitujący światło

Infrared LED

Red LED

Nominalny pobór prądu

Max.13mA

Max.15mA

Obudowa

Plastikowa

Stopień ochrony

IP67 (IEC)

Wymiary

31 x 11.2 x 20mm

Sposób podłączenia

kable (2m), konektor M8

Zasilanie

12 - 24V DC (+/- 10%)

Dopuszczalna temp. Pracy

od -25 do +55°C

Waga

~ 50g



Czujniki trygonometryczne z tłumieniem tła / pierwszego planu

NPN output

CX-441(-Z)

CX-443(-Z)

CX-444(-Z)

CX-442(-Z)

PNP output

CX-441P(-Z)

CX-443P(-Z)

CX-444P(-Z)

CX-442P(-Z)

Typ

trygonometryczne z tłumieniem tła / pierwszego planu

Zasięg

20 - 50mm

20 - 100mm

40 - 300mm

Regulowany zasięg

2 - 50mm

15 - 100mm

20 - 300mm

Średnica obiektu

Ø 2mm

Ø 5.3mm

Ø 5.3mm

Ø 8mm

Histereza

Max. 2%

Max. 5%

Powtarzalność

Oś wykrywania równoległa: max. 1mm;
Oś wykrywania prostopadła: 0.2mm lub mniej

Czas odpowiedzi

Max. 1ms

Wyjście

PNP or NPN tranzystor, max. 100mA

Element emitujący światło

Red LED

Nominalny pobór prądu

Max. 20mA

Obudowa

Plastikowa

Stopień ochrony

IP67 (IEC)

Wymiary (HxWxD)

31 x 11.2 x 20mm

Sposób podłączenia

kabel (2m), konektor M8

Zasilanie

12 - 24V DC (+/- 10%)

Dopuszczalna temp. Pracy

od -25 do +55°C

Waga

~ 50g





Katalog
Symbol Numer katalogowy Sposób działania Obudowa Zasięg Wyjście Funkcja wyjścia Przyłącze
CX-411-P UCX411P nadajnik-odbiornik 31x11.2x20mm 10m PNP Light-ON/Dark-ON kabel 2m
CX-411-P-Z UCX411PZ nadajnik-odbiornik 31x11.2x20mm 10m PNP Light-ON/Dark-ON konektor M8
CX-412 UCX412 nadajnik-odbiornik 31x11.2x20mm 15m NPN Light-ON/Dark-ON kabel 2m
CX-412-P UCX412P nadajnik-odbiornik 31x11.2x20mm 15m PNP Light-ON/Dark-ON kabel 2m
CX-421-P UCX421P odbiciowy 31x11.2x20mm 0.3m PNP Light-ON/Dark-ON kabel 2m
CX-421-P-Z UCX421PZ odbiciowy 31x11.2x20mm 0.3m PNP Light-ON/Dark-ON konektor M8
CX-422-P UCX422P odbiciowy 31x11.2x20mm 0.8m PNP Light-ON/Dark-ON kabel 2m
CX-422-P-Z UCX422PZ odbiciowy 31x11.2x20mm 0.8m PNP Light-ON/Dark-ON konektor M8
CX-423-P UCX423P odbiciowy 31x11.2x20mm 0.07-0.3m PNP Light-ON/Dark-ON kabel 2m
CX-423-P-Z UCX423PZ odbiciowy 31x11.2x20mm 0.07-0.3m PNP Light-ON/Dark-ON konektor M8
CX-424 UCX424 odbiciowy 31x11.2x20mm 0.1m NPN Light-ON/Dark-ON kabel 2m
CX-481-P UCX481P refleksyjny 31x11.2x20mm 0.05-0.5m PNP Light-ON/Dark-ON kabel 2m
CX-481-P-Z UCX481PZ refleksyjny 31x11.2x20mm 0.05-0.5m PNP Light-ON/Dark-ON konektor M8
CX-482-P UCX482P refleksyjny 31x11.2x20mm 0.1-2m PNP Light-ON/Dark-ON kabel 2m
CX-491 UCX491 refleksyjny 31x11.2x20mm 3m NPN Light-ON/Dark-ON kabel 2m
CX-491-P UCX491P refleksyjny 31x11.2x20mm 3m PNP Light-ON/Dark-ON kabel 2m
CX-491-P-Z UCX491PZ refleksyjny 31x11.2x20mm 3m PNP Light-ON/Dark-ON konektor M8
CX-493-P UCX493P refleksyjny 31x11.2x20mm 5 PNP Light-ON/Dark-ON kabel 2m
CX-493-P-Z UCX493PZ refleksyjny 31x11.2x20mm 5m PNP Light-ON/Dark-ON konektor M8
