| Producent | Breve |
| Seria | OIEA |
| Typ produktu | Autotransformator regulacyjny |
| Liczba faz | 1-fazowe |
| Napięcie pierwotne (PRI) | 230V AC |
| Zakres napięcia wtórnego (SEC) | 0-260V AC |
| Częstotliwość | 50-300Hz |
| Montaż | tablicowy |
| Obudowa | bez obudowy |
| Stopień ochrony | IP00 |

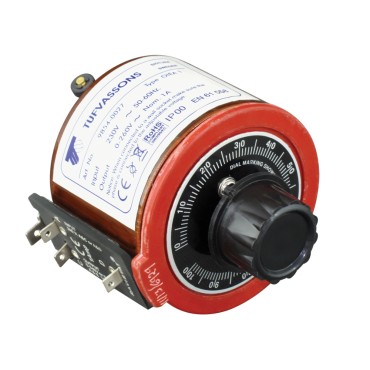

Autotransformatory regulacyjne OIEA. Autotransformatory regulacyjne, otwarte przeznaczone do płynnej regulacji napięcia wyjsciowego w instalacjach i urządzeniach przemysłowych lub elektroenergetycznych. Wykonane w stopniu ochrony IP00. Max. temperatura otoczenia 45°C. Przewidziane do montażu tablicowego.
Wyprodukowane zgodnie z EN61558-1, EN61558-2-14.
|
Napięcie wejściowe |
230 V |
|
Napięcie wyjściowe |
0 - 260 V |
| Częstotliwość | 50 - 300 Hz |
| Prąd wyjściowy | 1 A , 2.8 A , 5 A , 6.5 A , 12 A |
Autotransformatory regulacyjne OIEA. Tabela wykonań typowych.
| Typ | Nr Art. | Prąd/Prąd chwilowy [A] |
A | B | C/D | E | F | G | H | Mocowanie | Masa [kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| OIEA1 | 19854-0027 | 1,0/1,0 | 83 | 99 | 25 | 75 | 1,60 | ||||
| OIEA3 | 19854-0028 | 2,8/3,0 | 110 | 110 | 92/92 | 10 | 6 | 25 | 75 | M7,5 | 3,30 |
| OIEA6 | 19854-0029 | 5,0/6,0 | 175 | 175 | 146/146 | 25 | 6 | 35 | 110 | M10 | 6,80 |
| OIEA8 | 19854-0030 | 6,5/8,0 | 175 | 175 | 146/146 | 25 | 6 | 35 | 130 | M10 | 8,00 |
| OIEA15 | 19854-0031 | 12,0/15,0 | 225 | 225 | 176/176 | 25 | 10 | 35 | 135 | M10 | 13,50 |
Jako produkty "typowe" producent określa: produkty dostępne z magazynu w określonych ilościach lub wykonywane na zamówienie w orientacyjnym terminie około 10 dni roboczych.
| Symbol | Numer katalogowy | Prąd wyjściowy | Napięcie pierwotne (PRI) | Napięcie wtórne (SEC) |
|---|---|---|---|---|
| OIEA 1 230/0-260V 1A | 19854-0027 | 1A | 230V AC | 0-260V AC |
| OIEA 3 230/0-260V 2,8A | 19854-0028 | 2.8A | 230V AC | 0-260V AC |
| OIEA 6 230/0-260V 5A | 19854-0029 | 5A | 230V AC | 0-260V AC |
| OIEA 8 230/0-260V 6,5A | 19854-0030 | 6.5A | 230V AC | 0-260V AC |
| OIEA 15 230/0-260V 12A | 19854-0031 | 12A | 230V AC | 0-260V AC |
