Złącza przemysłowe - zasadniczy element okablowania i infrastruktury technicznej
Złącza przemysłowe, jako zasadniczy element elektrycznego, optycznego, teletechnicznego okablowania oraz infrastruktury technicznej, wpływają na stopień modułowości maszyn i urządzeń oraz mobilności systemów w zakresie zastosowań przemysłowych. Ich jakość i niezawodność oraz uniwersalność zastosowań jest decydującym czynnikiem wpływającym na sprawne funkcjonowanie urządzeń w przemyśle.
Ogólnoświatowe standardy, Światowe Technologie
Firma ARTING jest dostawcą takich właśnie technologii i dostarcza komponenty doskonale dobrane do różnych potrzeb rynku. Technologie firmy HARTING są stosowane na całym świecie. HARTING oznacza bezproblemowo funkcjonujące systemy, inteligentne złącza, przemyślane rozwiązania infrastrukturalne i dopracowane systemy sieciowe.
Efekt synergii
Dekady doświadczeń odnoszących się do zastosowania złącz w automatyce przemysłowej , telekomunikacji, technikach komputerowych i sieciowych, inżynierii medycznej, mechanicznej, produkcji, energetyce i transporcie, doprowadziły do opracowania rozwiązań ściśle dopasowanych do potrzeb klientów w wyżej wymienionych dziedzinach. Zastąpienie w budowie i uzbrojeniu maszyn sztywnych złącz listwowych i skrzynek zaciskowych uniwersalnymi złączami przemysłowymi znacznie obniżyło koszty i skróciło czas przezbrajania maszyn oraz umożliwiło szybkie i bezproblemowe przeniesienia i zmiany lokalizacji maszyn.
Rozwiązania firmy HARTING dla producentów maszyn to przede wszystkim niżej wymienione uniwersalne złącza przemysłowe:
- Złącza Han - standard do wielu zastosowań
- Han modular - modułowy system złącz
- Han-eco... lżejsze, odporne na UV, tańsze
- Han- Yellock - unikalny system i nowa jakość złącz
- Han-Port - zasilanie i interfejsy na elewacji szafy
- Han-snap - rozwiązania do wnętrza szaf
- Han Power - magistrala zasilająca
- Han Drive - szybki sposób na podłączenie silników
- Switche przemysłowe, wtyczki i gniazda Ethernet

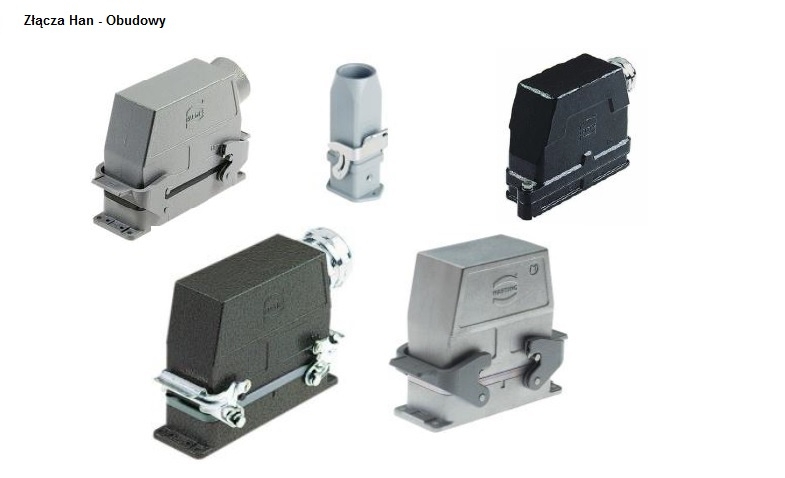

Złącza przemysłowe Han
Złącza przemysłowe Han, zgodne z ogólnoświatowymi standardami stanowią preferowane rozwiązanie połączeń w relacji kabel-kabel dla transmisji danych, sygnałów i zasilania w skrajnie trudnych warunkach oraz spełniające najbardziej surowe wymagania w zakresie bezpieczeństwa odnoszącego się do rozłączalnych połączeń elektrycznych przy stopniu ochrony IP65 / IP67. Instalacje wykorzystujące złącza Han wyróżniają się odpornością , wygodną obsługą i modułowością, służąc do przesyłu danych, sygnałów i mocy zasilającej. Złącza Han reprezentują międzynarodowy standard w przemyśle i na kolei, jak również w wytwarzaniu i przesyle energii.

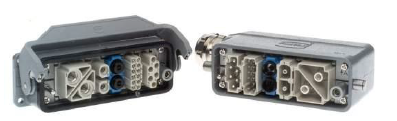

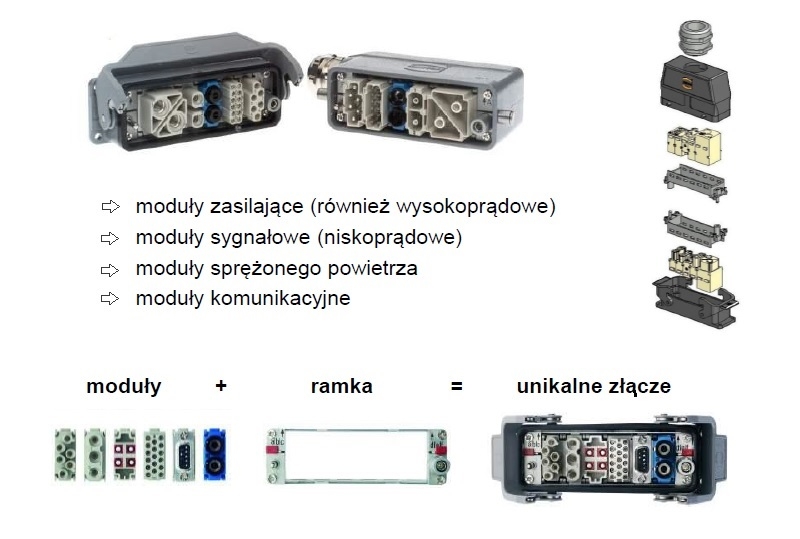

Złącza Han modular
Rozwój technologiczny i ekonomiczny wymaga obecnie niezwykle elastycznych i łatwych do wykonania maszyn produkcyjnych. Istnieje konieczność tworzenia systemów modułowych. HARTING zapewnia skalowalne rozwiązania interfejsów wszystkich typów: zasilania, transmisji danych oraz sygnałów dla wszystkich poziomów systemów produkcyjnych.
Dynamicznie rozwijające się rynki na całym świecie domagają się bardzo elastycznych i łatwych do wdrożenia maszyn produkcyjnych i systemów, które można efektywnie wytwarzać w produkcji seryjnej. Celem jest budowanie maszyn nawet u użytkownika końcowego, przy minimalnych kosztach pracy i z dostosowaniem do indywidualnych wymagań klienta. Zróżnicowanie preferencji klientów na rynkach globalnych wymusza wprowadzanie nowych konstrukcji mających na celu minimalizację kosztów przy zachowaniu jakości i wydajności. Wymagania te wymuszają tworzenie systemów modułowych.
Realizacja koncepcji maszyn modułowych wymaga powszechnego stosowania technologii komunikacyjnych. Poszczególne interfejsy: mechatroniczne, mechaniczne i elektryczne, projektowane są do bezpośredniego montażu w danej wersji, podczas gdy inne są nawet kilkakrotnie zmieniane pod względem funkcjonalności na dalszych etapach.
Strategia rozwiązań oferowanych przez firmę HARTING uwydatnia różnorodność produktów. Dzięki obszernemu portfolio dostępne są produkty i rozwiązania dla wszystkich głównych połączeń w zakresie zasilania, sterowania, sygnałów oraz transmisji danych - klient może skoncentrować się tylko na kilku najważniejszych aspektach technicznych, w fazie projektowania.
Różnorodność dostępnych wariantów kodowania pozwala skonfigurować każdy interfejs tak, że montaż modułów maszyny może być wykonywany przez personel bez specjalnego przeszkolenia.

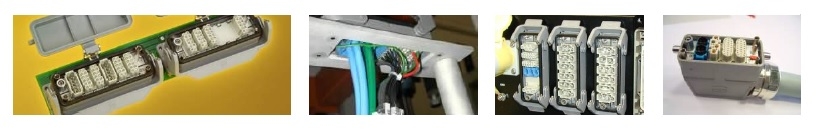

Przykładowe zastosowania złącz Han-Modular.

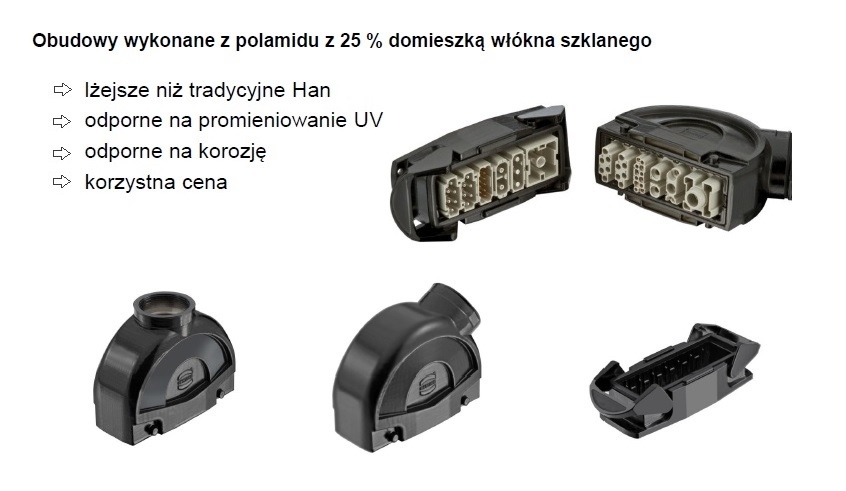

Złącza Han-eco
Han-Eco - to nowa seria obudów wtyczek i gniazd wykonywanych z tworzywa termoplastycznego.
Han-Eco jest idealnym rozwiązaniem do zastosowań, które nie wymagają wysokich parametrów oferowanych przez serię obudów wtyczek i gniazd Han B, a użytkownikom zależy na korzystnej cenie i małym ciężarze.
Podobnie jak standardowa seria Han B, seria Han-Eco jest dostępna w następujących rozmiarach: 6 B, 10 B, 16 B i 24 B. W zależności od rozmiaru, dostępne są wersje obudów wtyczek z wyprowadzeniami kablowymi prostymi i kątowymi do montażu przelotowego. Wyjścia kablowe dostępne są z gwintami metrycznymi, dostępna jest również dławica kablowa. Dla obudów gniazd o rozmiarze 6 B i 10 B dławica kablowa jest o rozmiarze M32, dla rozmiaru 16 B i 24 B stosowana jest dławica kablowa M40.
Obudowy wtyczek i gniazd Han-Eco wykonywane są z wysokiej jakości tworzywa termoplastycznego, które jest odporne na oddziaływanie środowiska i - w powiązaniu z ich konstrukcją - zapewnia bardzo dobrą stabilność mechaniczną. Kiedy złącze jest zamknięte i zaryglowane, zapewnia ono klasę ochrony IP65.
Prosty i szybki montaż jest kolejną zaletą produktu. Konstrukcja na zatrzask całkowicie eliminuje konieczność używania narzędzi w czasie montażu gniazd i wtyczek Han-Eco.
Obudowy wtyczek i gniazd Han-Eco są kompatybilne z rodziną modułów z serii Han-Modular. W obudowach Han-Eco można zastosować o jeden moduł więcej w porównaniu do serii Han-B, dotyczy to wszystkich czterech rozmiarów.
Zalety:
• Zredukowany ciężar przy zachowaniu dużej wytrzymałości mechanicznej
• Szybki montaż bez potrzeby stosowania narzędzi
• Duża odporność na skrajne warunki otoczenia czyni złącze odpowiednim do zastosowań zewnętrznych
• W pełni użyteczny asortyment modułów z serii Han-Modular (za wyjątkiem modułów zawierających nadrzędne piny prowadzące [męskie i żeńskie])
Właściwości:
• Oferowane w rozmiarach 6 B, 10 B, 16 B i 24 B łącznie ze zintegrowanymi dławicami kablowymi
• Odpowiednie dla aplikacji w II klasie ochrony
• Takie same wycięcie w panelu, jak dla obudów gniazd Han® B, montaż przelotowy
• Opcjonalny moduł kontaktowy PE dla przewodu uziemienia ochronnego
• Brak kompatybilności łączenia z serią Han® B
• Nowa seria obudów wtyczek i gniazd wykonanych z tworzyw termoplastycznych o znakomitych własnościach mechanicznych i dużej odporności na skrajne warunki otoczenia
• Zoptymalizowane pod względem ciężaru i ceny
• Możliwe zastosowanie jednego modułu więcej w porównaniu do serii Han® B

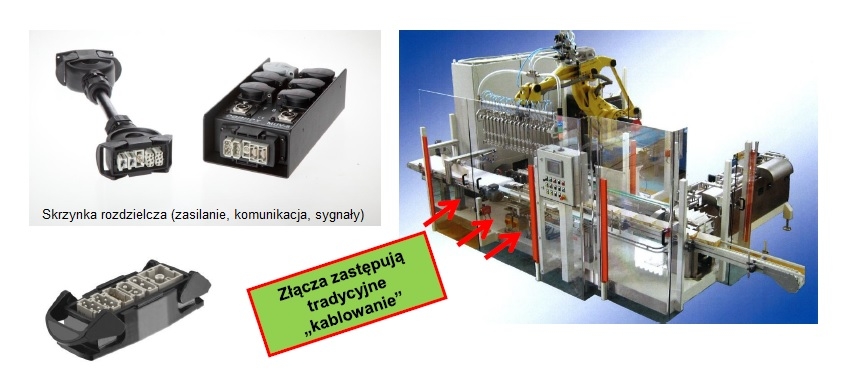

Han-eco przykładowe aplikacje.
Link YouTube: http://www.youtube.com/watch?v=vTofjN0QiiY

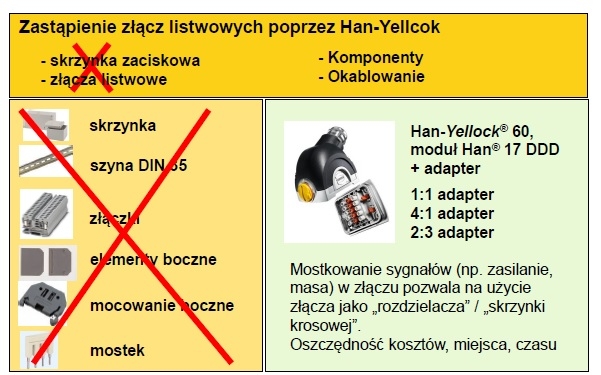

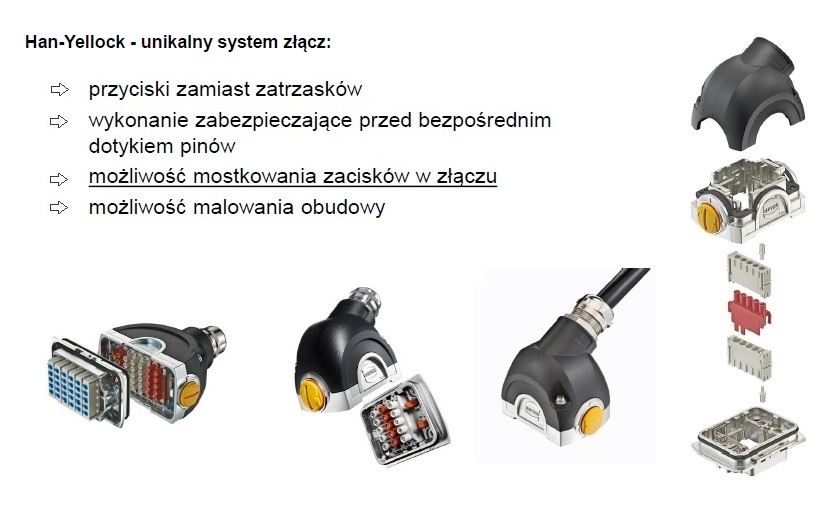

Han-Yellock - nowa jakość złącz
Złącze Han-Yellock jest nowym produktem, który zachowuje podstawową funkcjonalność, ale różni się zasadniczo pod względem wymiarów i kształtu. Złącze tej serii wyposażone jest w wiele nowych funkcji, na przykład:
• Wewnętrzne zamknięcie zatrzaskowe na obudowie wtyczki
• Mostkowanie w złączu z wykorzystaniem modułów Han-Yellock
• Stosowanie modułów Han-Modular z ramami adapterów
• Izolatory mogą być wprowadzane zatrzaskowo w przednią lub tylną ścianę obudowy gniazda
• Kontakt uziemienia ochronnego (PE) zaciskany lub mocowany metodą Quick Lock
Przegląd konstrukcji
Interfejs Han-Yellock składa się z obudowy gniazda, elementu do montażu przelotowego po stronie obudowy gniazda i obudowy nośnej wtyczki z pokrywą po stronie kabla.
Złącza Han-Yellock charakteryzują się następującymi właściwościami montażowymi:
• Moduły Han-Yellock umożliwiają stosowanie męskich styków zaciskanych.
• Uziemienie ochronne (PE) styka się z obudową - może być połączone przez kontakty zaciskane lub przez kontakty Quick Lock.
• Obudowy wtyczek/gniazd nie są kompatybilne wtykowo z innymi obudowami wtyczek/gniazd serii Han.
Blokowanie
Zdolność do blokowania jest kluczową funkcją złącza Han-Yellock. Funkcja ta sprawia, że podłączanie i rozłączanie jest bezpieczne, proste oraz szybkie – nawet w trudnych warunkach pracy w przemyśle.
Główne zalety Han-Yellock to:
• Łatwa obsługa
• Odporność na wibracje i wstrząsy
• Zabezpieczenie przed niezamierzonym rozłączeniem
• Kompaktowa konstrukcja
Złącze Han-Yellock® wyposażone jest w opatentowany, wewnętrzny mechanizm blokowania.
Blokowanie ma miejsce wtedy, gdy strona kabla i urządzenia są po prostu połączone razem.
Link YouTube: http://www.youtube.com/watch?v=pW2dhcToJVc
Zamknięcie przy pomocy przycisku posiada również integralną funkcję blokowania. Mechanizm blokujący można uruchomić obracając przycisk o 90°. Wtedy otwarcie złącza nie jest już możliwe.
Przycisk może być cofnięty do pozycji widocznego otwarcia tylko po obróceniu z powrotem o 90°. Wtedy możliwe jest otwarcie złącza po naciśnięciu przycisku.
Rozwiązanie to jest eleganckie i skutecznie zapobiega przypadkowemu otwarciu złącza - ponadto nie wymaga
żadnych dodatkowych komponentów.

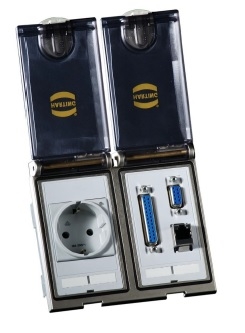

Han-Port. Zasilanie i interfejsy na elewacji szafy
Złącza Han-Port reprezentują grupę produktów przeznaczonych do montażu na elewacjach rozdzielnic, szaf sterowniczych oraz pulpitów sterowniczych. Mają za zadanie umożliwić obsłudze łatwy dostęp do systemów sterowania oraz zasilania bez otwierania szafy.
Podstawowe cechy złączy Han-Port to:
- podłączenie do systemu sterowania bez otwierania szafy (bezpieczeństwo)
- zasilanie dla laptopa/programatora bez otwierania szafy (wygoda)
- wiele interfejsów w jednym miejscu (Profibus, PROFINET, RS)

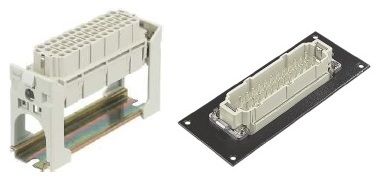

Złącza Han-snap - rozwiązania do wnętrza szaf
Rodzina złączy Han-snap to seria przeznaczona do montażu i połączeń wewnątrz szaf sterowniczych.
Podstawowe cechy tej serii to:
- montaż we wnętrzu szafy
- zastosowanie zamiast złącz listwowych
- idealne do aplikacji z testami FAT/SAT
- korzystna cena (obudowa z tworzywa)

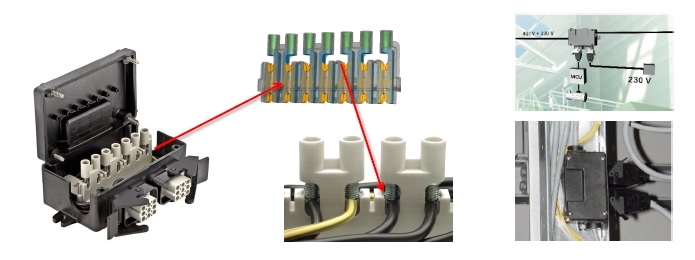

Złącza Han Power
Złącza Han Power przeznaczone są do zasilania urządzeń i wszelkiego rodzaju odbiorników z magistrali zasilającej.
Podstawowe cechy tej serii to:
- montaż bez rozcinania przewodu
- montaż bez specjalistycznych narzędzi
- elastyczność i oszczędność czasu
Link YouTube: http://www.youtube.com/watch?v=aWn9RV1ut10

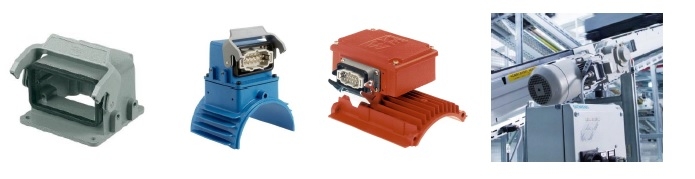

Han Drive - szybki sposób na podłączenie silników
Linia złączy Han Drive to to seria przeznaczona do podłączania silników elektrycznych. Rozwiązanie to stosowane jest wszędzie tam gdzie wymagany jest krótki czas wymiany napędu.
Podstawowe cechy tej serii to:
- krótszy czas podłączenia i wymiany silnika
- zmniejszone ryzyko pomyłki przy podłączeniu
- możliwość zastosowania w istniejących silnikach
- w jednym złączu przewody zasilające, sterowanie hamulcem, pomiar temperatury

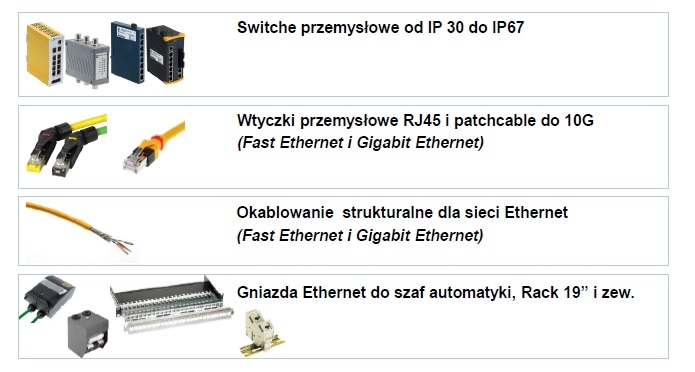

Ethernet - pełne portfolio produktów z jednej ręki
Sieci Industrial Ethernet, PROFINET, Ethernet/IP.
Harting proponuje Państwu kompletne portfolio produktów:
Poza wyżej wymienioną gamą produktów Harting oferuje wszystkie elementy systemu RFID. Oferta sytemu RFID obejmuje: Transpondery, Anteny, Przewody antenowe i zestawy montażowe, Czytniki oraz Oprogramowanie konfiguracyjne.
Indywidualne zestawy złączy
Poza typowymi rozwiązaniami firma Harting oferuje rozwiązania dostosowane do indywidualnych potrzeb klienta: Indywidualne zestawy złączy pod jednym numerem katalogowym.
Państwo dobierają potrzebne części, a Harting tworzy dla nich numer wyłącznie na potrzeby Państwa firmy.
57 01 0xx xxxx
Takie rozwiązania zapewniają bezpieczeństwo doboru elementów i przysparzają odbiorcą wielu dodatkowych korzyści takich jak:
- optymalna logistyka (tylko jeden indeks w systemie)
- szybszy montaż (każdy zestaw w osobnym opakowaniu)
- powtarzalność przy dostawach do produkcji seryjnej
- Zakup i odtworzenie właściwego złącza przy uszkodzeniu mechanicznym zabudowanego złącza
Rozwiązanie to proponowane jest dla zastawów powtarzalnych, seryjnych.
